ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобиль устанавливают панель при­боров (рис. 11.1) разборной конструкции, со­стоящую из собственно декоративной панели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, прикреп­ленную винтами к каркасу. С помощью съемных элементов к декоративной панели прикрепле­ны контрольные приборы, органы управления автомобилем и системой отопления, вентиля­ции и кондиционирования воздуха; накладки, закрывающие узлы, расположенные под пане­лью приборов, служащие для установки прибо­ров, органов управления; сопла системы отоп­ления и кондиционирования; вещевой ящик.



Рис. 11.1. Панель приборов: 1 - боковые сопла системы отопления, вентиляции и кондиционирования воздуха 2 - комбинация приборов; 3 - центральное сопло системы отопления, вентиляции и кондиционирования воздуха; 4 - головное устройство аудиосистемы; 5 - блок управления системой отопления, вентиляции и кондиционирова­ния воздуха; 6 - вещевой ящик



Nissan Note. СНЯТИЕ И УСТАНОВКА ВЕЩЕВОГО ЯЩИКА





1 Нажмите на ручку замка.

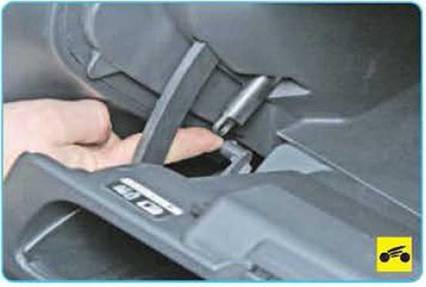

3.      Снимите шток демпфера с оси.





4 Нажав на ограничители открывания крышки вещевого ящика, выведите ограничи­тели из корпуса вещевого ящика...

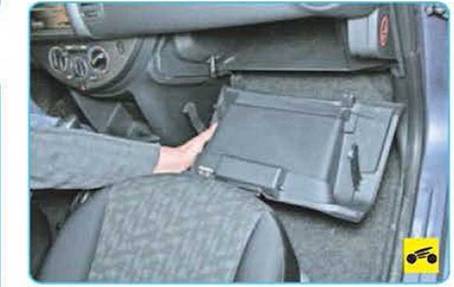

5.      ..и снимите крышку вещевого ящика.

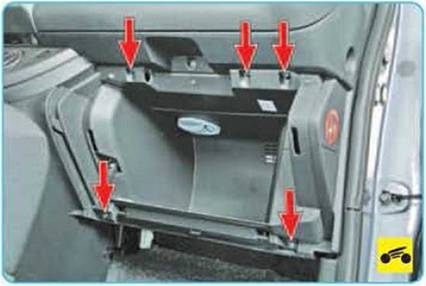

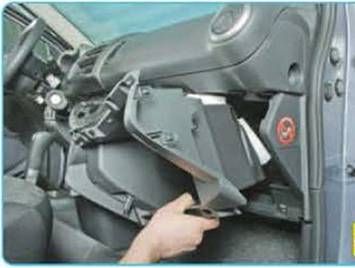

6. Выверните пять винтов крепления корпу­са вещевого ящика к панели приборов...

ПРИМЕЧАНИЕ

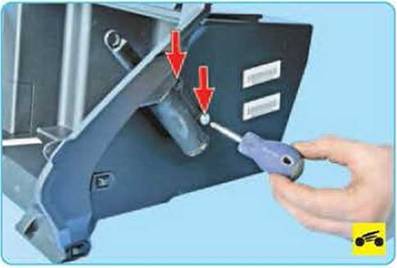

8,    При необходимости выверните два винта крепления демпфера к корпусу вещевого ящика..

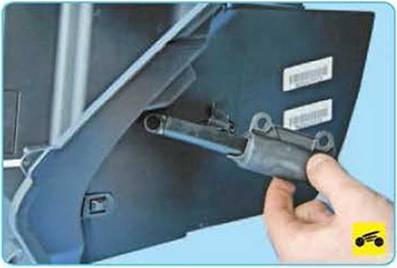

9.    ...и снимите демпфер.

10.     Установите вещевой ящик в порядке, обратном снятию.
