АВТОМОБИЛЬНАЯ АУДИОСИСТЕМА

Аудиосистема автомобиля состоит из го­ловного устройства, установленного в цент­ральной части панели приборов, широкопо­лосных динамиков в передних дверях, широ­кополосных динамиков в задних дверях (в зависимости от комплектации) и антенны на крыше автомобиля.







Nissan Note. СНЯТИЕ И УСТАНОВКА ГОЛОВНОГО УСТРОЙСТВА АУДИОСИСТЕМЫ

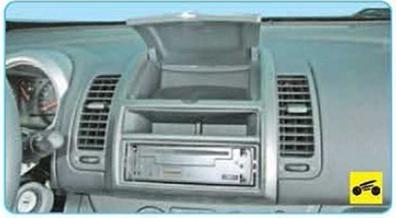

2.  Откройте вещевой ящик в центральной верхней части панели приборов ().

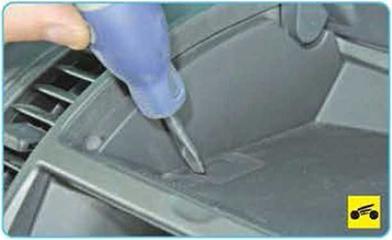

3.      Подденьте отверткой заглушку винта верхнего крепления центрального блока па­нели приборов...





4        ...и отведите заглушку. Аналогично отве­дите заглушку второго винта верхнего крепле­ния центрального блока панели приборов.





Так расположены винты верхнего крепления центрального блока панели приборов.





5.    Выверните винты верхнего крепления центрального блока панели приборов.

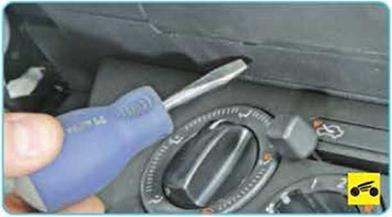

6.    Подденьте отверткой заглушку винтов ни­жнего крепления центрального блока панели приборов...

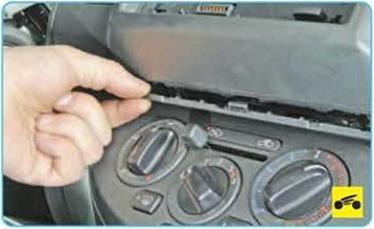

7     ...и, преодолевая сопротивление фикса­торов, снимите заглушку.

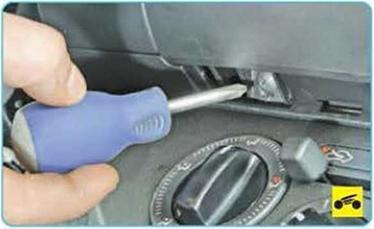

8     Выверните два винта нижнего крепления центрального блока панели приборов ..









9.     ...и выведите центральный блок из про ема панели приборов.





10.                        Выверните четыре винта (по два с каж­дой стороны) крепления головного устройст­ва аудиосистемы,..





11.  ...и выведите его из центрального блока панели приборов на длину подсоединенных жгутов проводов.

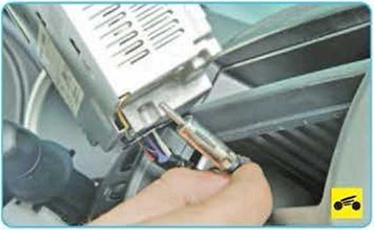

12.  Отсоедините наконечник провода ан­тенны от головного устройства.

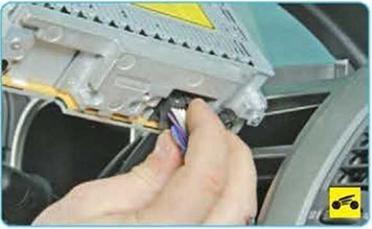

13.  Нажмите на фиксатор колодки жгута проводов...





14     ...и отсоедините колодку от головного устройства. Снимите головное устройство ау­диосистемы.

15     Установите головное устройство аудио­системы в последовательности, обратной снятию.







Nissan Note. ЗАМЕНА ДИНАМИКОВ АУДИОСИСТЕМЫ





ПРИМЕЧАНИЕ

Показана замена динамика на левой перед­ней двери автомобиля. Динамики остальных дверей заменяют аналогично.

Дл -i замень динамика выполните следую­щее.

1.    Выключите головное устройство аудио­системы.





2.    Снимите обивку передней двери(см

Снятие и установка обивки передней двери, с. 277).





3.    Выверните три винта крепления широко­полосного динамика к панели двери...





4.      ..извлеките динамик из проема и раз­верните его.

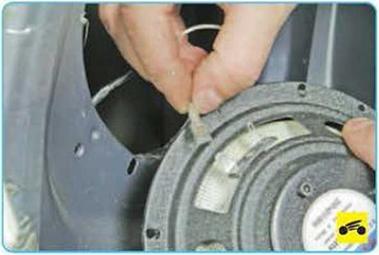

7.  Аналогично отсоедините второй провод от вывода динамика и снимите динамик

8.  Установите динамик и все детали в по­рядке, обратном снятию
