18    - аудиосистема.

ПРИМЕЧАНИЕ

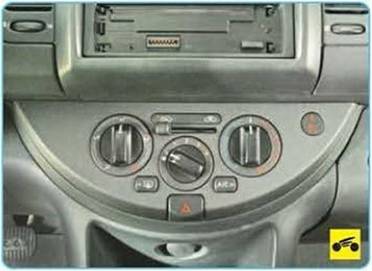

На рис. 1.7 показана стандартная унифици­рованная магнитола, которую выбирает и ус­танавливает владелец автомобиля самосто­ятельно.

По заказу на автомобиль может быть установлена штатная магнитола «Nissan»...

...или мультимедийная система с функцией навигации.









20    - выключатель аварийной сигнализа­ции. При нажатии на клавишу выключателя за­гораются мигающем светом все указатели по­ворота и их контрольные лампы, установленные в комбинации приборов. При повторном нажа­тии на клавишу сигнализация отключается.

ПРИМЕЧАНИЕ

Аварийная сигнализация работает при лю­бом положении ключа в выключателе (зам­ке) зажигания.





21    - розетка для дополнительных элек­тропотребителей.





Дня пользования розеткой извлеките деко­ративную заглушку.


...под которой находится патрон розетки

ПРИМЕЧАНИЕ

Вместо розетки по заказу может быть уста­новлен прикуриватель.

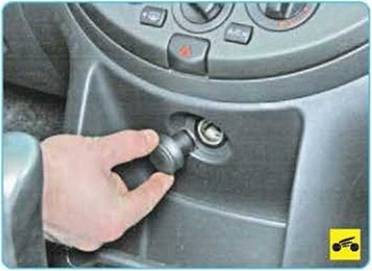

Для пользования прикуривателем нажмите на кнопку его подвижной части (ключ в замке зажигания в положении «ON»).

После нагрева спирали в течение 10-20 с по­движная часть автоматически со щелчком вернется в исходное положение и прикури­ватель можно извлечь для использования.

ПРЕДУПРЕЖДЕНИЯ______________________

Прикуриватель можно включать повторно не ранее чем через 20 с.

Не удерживайте прикуриватель принуди­тельно в нажатом положении.

Не используйте патрон прикуривателя для подключения мощных электрических прибо­ров (электрокофеварка или другой прибор) - это может привести к повреждению электро­оборудования автомобиля.

Если кнопка прикуривателя не возвращается в исходное положение через 30 с после вклю­чения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

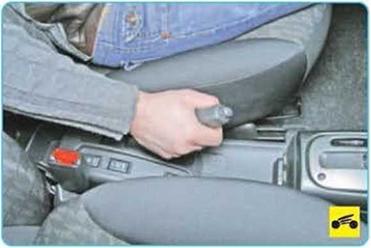

23   - рычаг стояночного тормоза, для о-

го чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх в комбинации приборов загорится красным светом контрольная пампа 25 (см рис. 1.8)

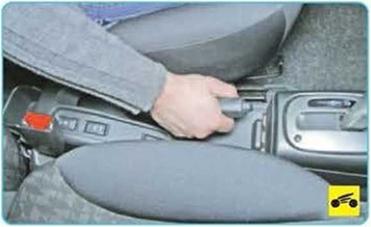

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага...





...и опустите рычаг до упора вниз, при этом контрольная лампа должна погаснуть

24    - педаль акселератора.

25    - педаль тормоза.

ПРИМЕЧАНИЕ

На рис. 1.7 показаны органы управления авто­мобиля с автоматической коробкой передач, у которого имеются всего две педали - аксе­лератора и тормоза. На автомобиле с механи­ческой коробкой передач слева от педали тормоза установлена педаль сцепления.





26      - выключатель (замок) зажигания

объединенный с противоугонным устройст­вом, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

-     ;.ОСК (блокировка) - зажигание выключе­но, при вынутом ключе включено противо­угонное устройство.

Для того чтобы извлечь ключ из замка зажи­гания, нажмите на ключ, установленный в по­ложение «АСС (дополнительное оборудова­ние). и. удерживая его нажатым, поверните в положение «LOCK» (блокировка) Извлеките ключ из замка.

Для гарантированного блокирования вала рулевого управления поверните рулевое ко­лесо вправо или влево до щелчка.

Для выключения противоугонного устройст­ва вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо- влево, поверните ключ в положение «АСС»;

Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомо­биль станет неуправляемым.

-      АСС (дополнительное оборудование) - за­жигание выключено, ключ не вынимается, ру­левое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и пр.,

-      ON (включено) - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, при­боры и все электрические цепи;

-      START (стартер) - включены зажигание и стартер, ключ не вынимается, рулевое уп­равление разблокировано Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвра­щается в положение «ON».





27     - рычаг блокировки положения ру­левой колонки

рулевого колеса*, с 31).









30 - рукоятка привода замка крышки люка наливной трубы топливного бака

«Заправка автомобипя бензином», с 38).





Помимо перечисленных в данном подраз­деле органов управления, установленных не­посредственно на панели приборов, на обли­цовке тоннеля пола установлены два выклю­чателя обогрева передних сидений.

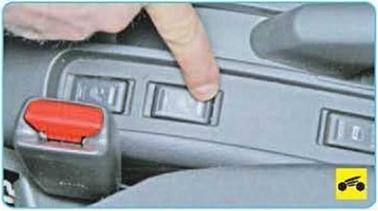

При нажатии на передний край клавиши вы­ключателя включается обогрев соответствую­щего сиденья и в клавише загорается кон­трольная лампа.





При нажатии на задний край клавиши обо грев выключается и лампа гаснет
