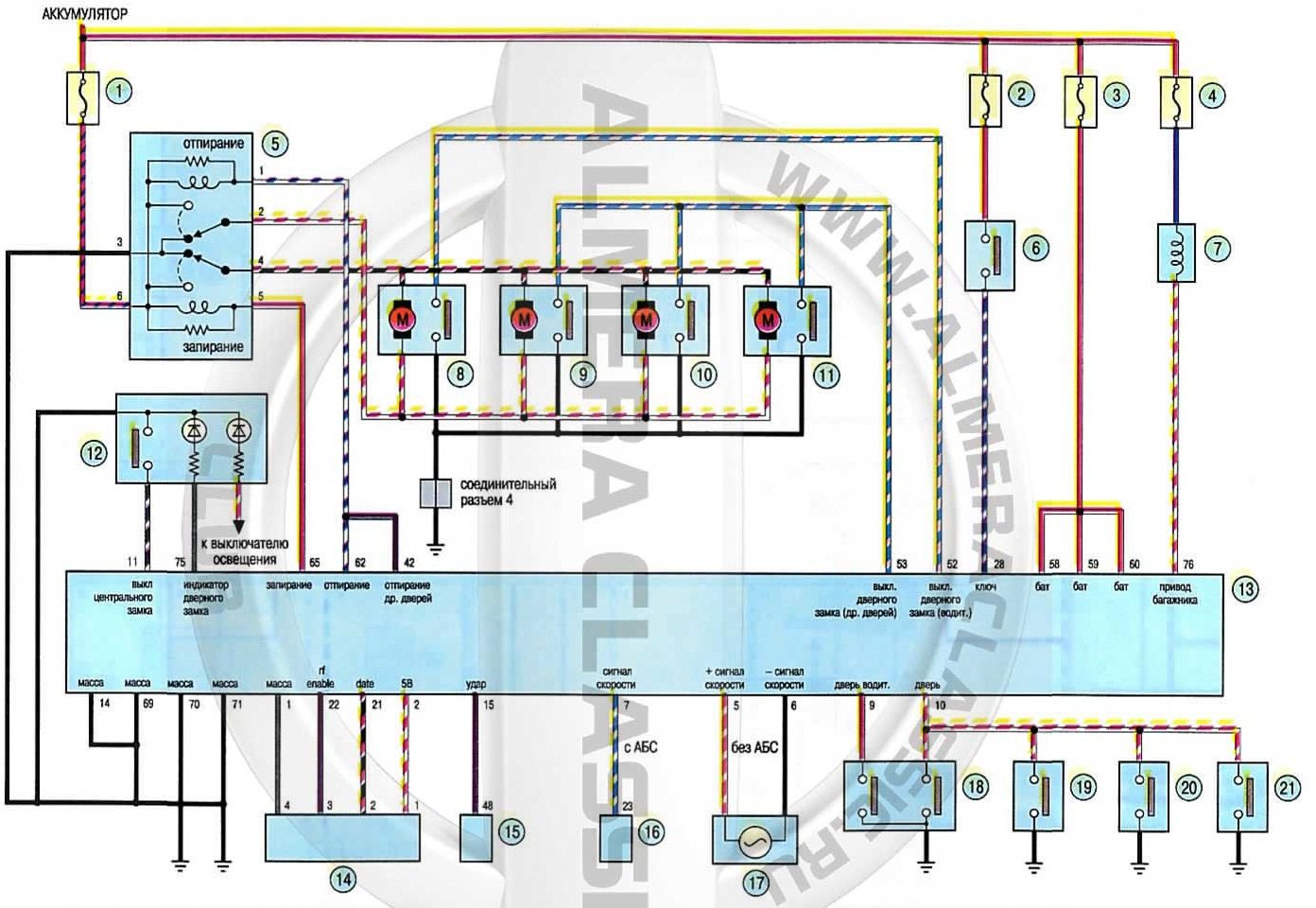

1 - предохранитель (15 А) электроприводов дверных замков;
2 - предохранитель (10 А) цепи питания выключателя (замка) зажигания;
3 - предохранитель (20 А) комбинации приборов;
4 - предохранитель (10 А) цепи питания от аккумуляторной батареи;
5 - реле запирания/отпирания дверей;
6 - выключатель (замок) зажигания;
7 - привод открывания замка багажника;
8 - моторедуктор замка левой передней двери;
9 - моторедуктор замка правой передней двери;
10 - моторедуктор замка левой задней двери;
11 - моторедуктор замка правой задней двери;
12 - выключатель дверного замка;
13 - комбинация приборов;
14 - блок дистанционного управления дверными замками;
15 - блок управления дополнительной системой безопасности (SRS);
16 - блок управления ABS;
17 - датчик скорости;
18 - концевой выключатель левой передней двери;
19 - концевой выключатель правой передней двери;
20 - концевой выключатель левой задней двери;
21 - концевой выключатель правой задней двери

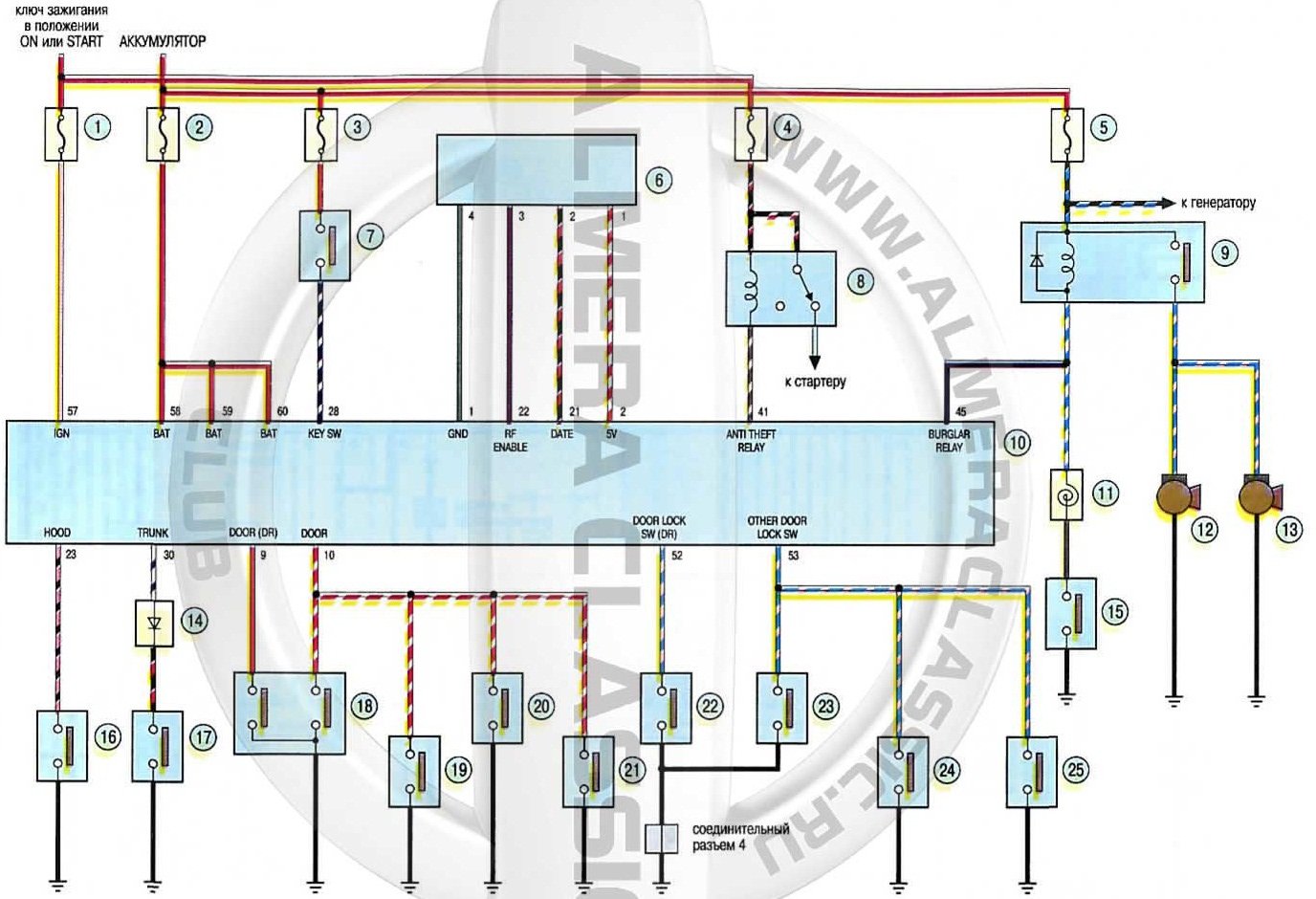

1 - предохранитель (10 А) комбинации приборов и фонарей света заднего хода;
2 - предохранитель (20 А) комбинации приборов;
3 - предохранитель (10 А) цепи питания системы зажигания;
4 - предохранитель (10 А) системы управления двигателем;
5 - предохранитель (15 А) звукового сигнала;
6 - блок дистанционного управления дверными замками;
7 - выключатель (замок) зажигания;
8 - реле противоугонной системы (START);
9 - реле звукового сигнала;
10 - комбинация приборов;
11 - контактное кольцо звукового сигнала;
12 - звуковой сигнал низкого тона;
13 - звуковой сигнал высокого тона;
14 - диод;
15 - выключатель звукового сигнала;
16 - концевой выключатель капота;
17 - выключатель плафона освещения багажника;
18 - концевой выключатель левой передней двери;
19 - концевой выключатель правой передней двери;
20 - концевой выключатель левой задней двери;
21 - концевой выключатель правой задней двери;
22 - привод блокировки замка левой передней двери;
23 - привод блокировки замка правой передней двери;
24 - привод блокировки замка правой задней двери:
25 - привод блокировки замка левой задней двери
