Вам потребуются: ключи «на 14», «на 17», пассатижи, линейка.

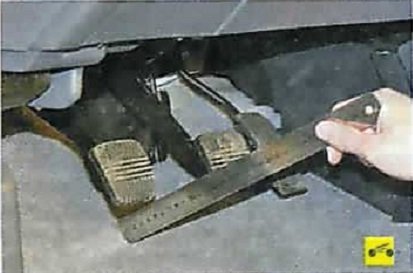

1. Измерьте расстояние от площадки педали до пола при отпущенной педали. Расстояние должно составлять 156-166 мм для автомобилей с механической коробкой передач и 164,9_174,9 мм для автомобилей с автоматической коробкой передач.

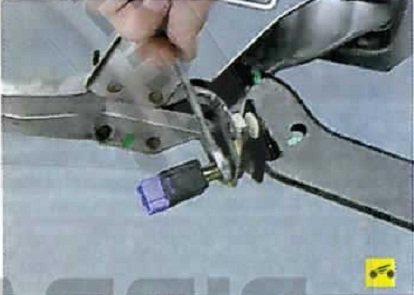

2. Если измеренное значение не укладывается в указанные пределы, ослабьте контргайку выключателя стоп-сигналов...



3. ...и контргайку нажимного штока.



4. Вращая нажимной шток, отрегулируйте положение педали и затяните контргайку нажимного штока.



5. Отрегулируйте положение выключателя стоп-сигналов таким образом, чтобы при ненажатой педали тормоза наконечник выключателя упирался в подушку педали, а расстояние между подушкой педали и резьбовым наконечником выключателя составляло 0,3-1,0 мм.

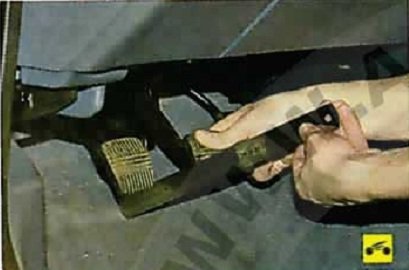

6. Измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления. Номинальный свободный ход педали тормоза 3—11 мм.
7. Пустите двигатель и измерьте расстояние от площадки педали до пола при нажатой с усилием 490 Н (50 кг) педали. Измеренное расстояние должно быть более 84.8 мм для автомобилей с механической коробкой передач и более 91,5 мм для автомобилей с автоматической коробкой передач.
8. Если свободный ход и расстояние от площадки педали тормоза до пола отличаются от номинальных значений, необходимо найти и устранить неисправность.
