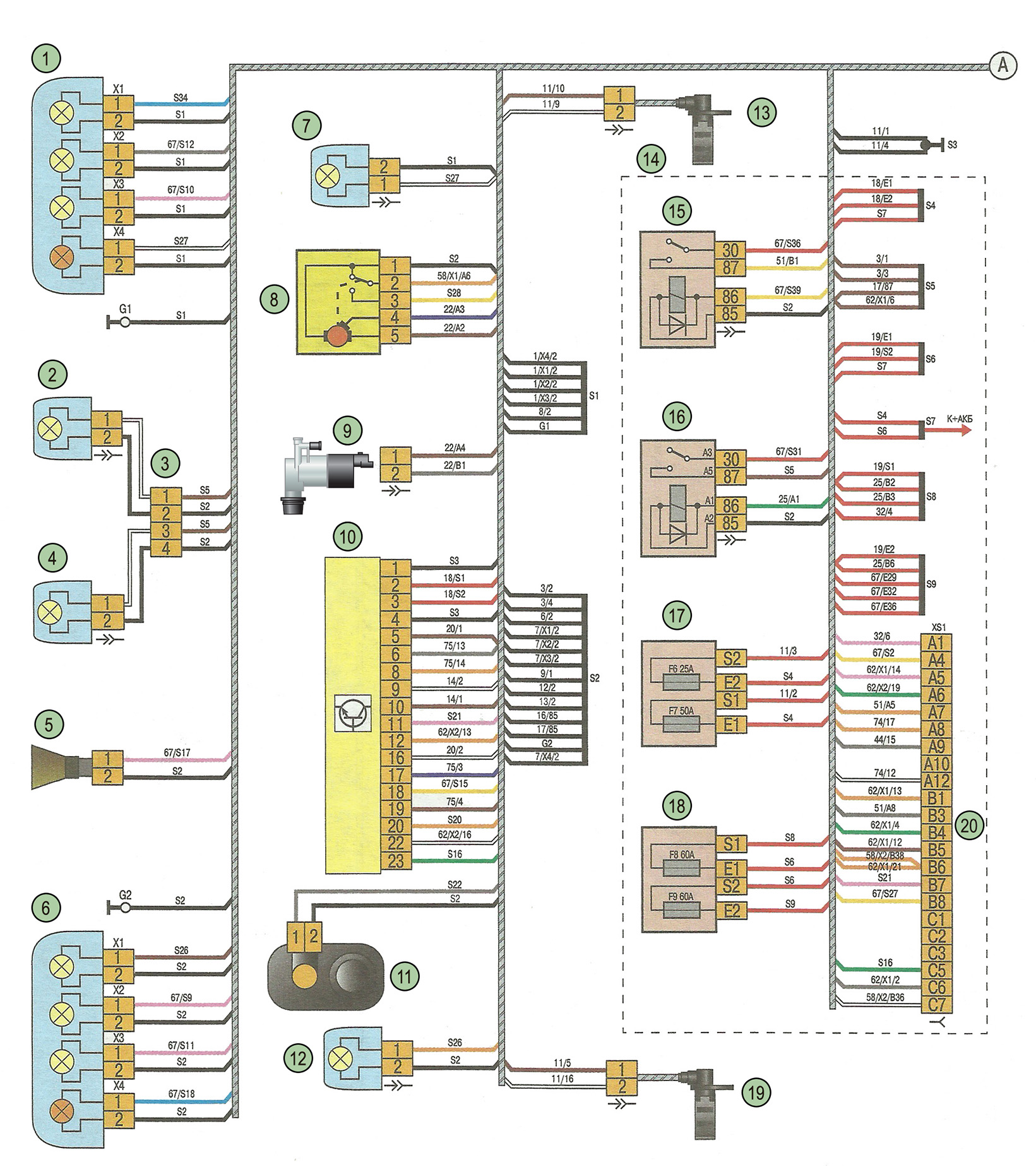

Ниссан Альмера. Схема 1. Передний жгут проводов кузова (начало): А - место перехода жгута проводов из моторного отсека в салон; 1 - правая блок-фара; 2 - правая противотуманная фара; 3 - колодка соединения со жгутом проводов противотуманных фар; 4 - левая противотуманная фара; 5 - звуковой сигнал; 6 - левая блок-фара; 7 - правый боковой указатель поворота; 8 - стеклоочиститель ветрового окна; 9 - омыватель стекла ветрового окна; 10 - блок управления антиблокировочной системой тормозов (ABS); 11 - датчик уровня тормозной жидкости; 12 - левый боковой указатель поворота; 13 - датчик частоты вращения правого переднего колеса; 14 - монтажный блок предохранителей и реле в моторном отсеке; 15 - реле вентилятора отопителя; 16 - реле противотуманных фар; 17,18 - предохранители в монтажном блоке предохранителей и реле в моторном отсеке; 19 - датчик частоты вращения левого переднего колеса; 20 - колодка соединения со жгутом проводов двигателя

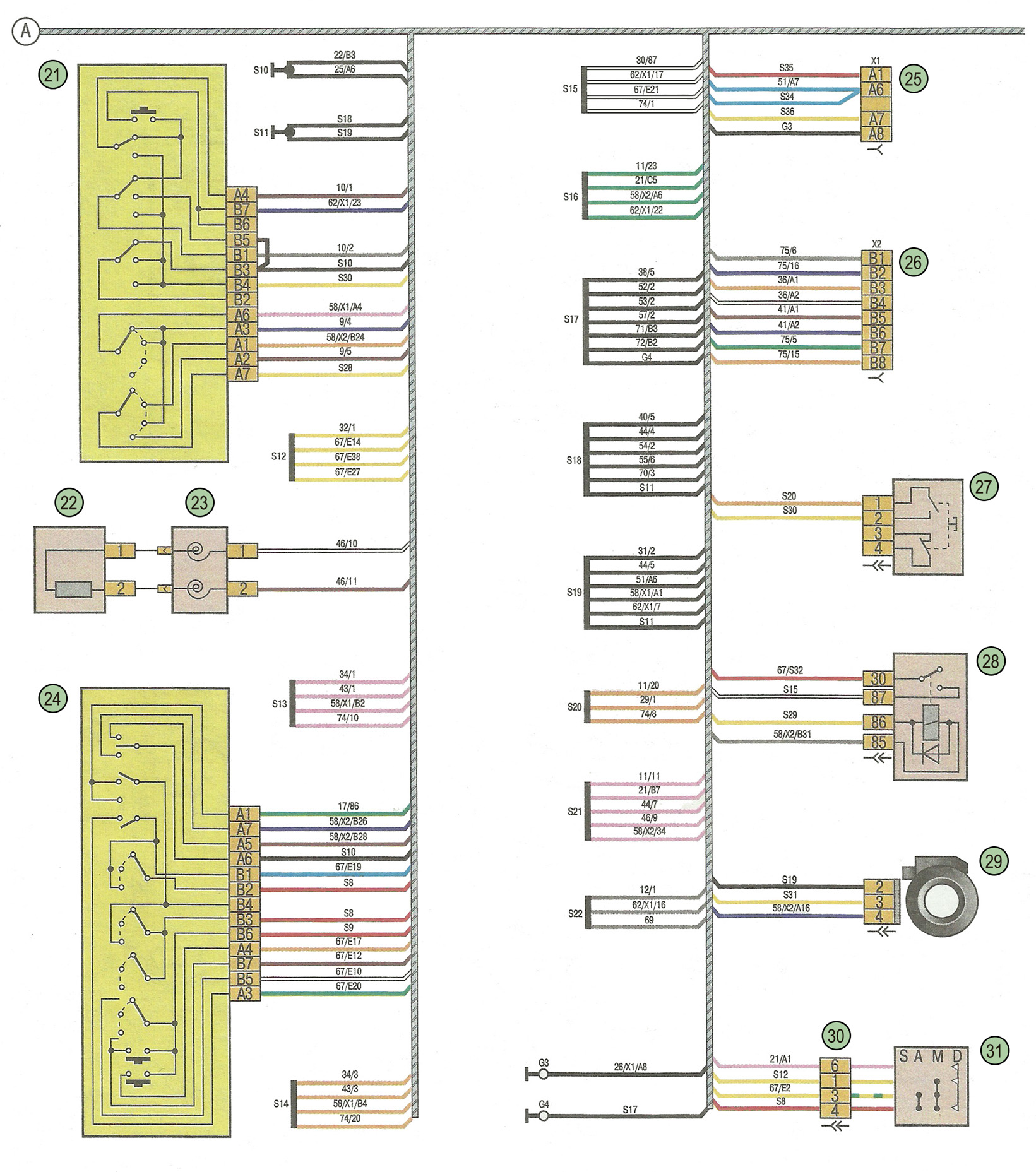

Ниссан Альмера. Схема 1. Передний жгут проводов кузова (продолжение): 21 - правый подрулевой переключатель; 22 - подушка безопасности водителя; 23 - контактное кольцо подушки безопасности водителя; 24 - левый подрулевой переключатель; 25, 26 - колодки аудиосистемы; 27 - выключатель стоп-сигнала; 28 - реле обогрева стекла задка; 29 - катушка иммобилизатора; 30 - колодка соединения со жгутом проводов выключателя зажигания; 31 - выключатель (замок) зажигания

Ниссан Альмера. Схема 1. Передний жгут проводов кузова (продолжение): 32 - электропривод замка правой передней двери; 33 - стеклоподъемник правой передней двери; 34 - правый передний динамик; 35 - правое наружное зеркало; 36 - колодка соединения с правым наружным зеркалом; 37 - левое наружное зеркало; 38 - колодка соединения с левым наружным зеркалом; 39 - левый передний динамик; 40 - стеклоподъемник левой передней двери; 41 - электропривод замка левой передней двери; 42 - колодка диагностики; 43 - крышка колодки диагностики с перемычкой; 44 - блок управления подушками безопасности; 45 - колодка соединения со жгутом проводов вентилятора отопителя; 46 - вентилятор отопителя; 47 - блок дополнительных резисторов вентилятора отопителя; 48 - блок управления отоплением, кондиционированием и вентиляцией салона; 49 - колодка соединений со жгутом проводов подушки безопасности переднего пассажира и освещения вещевого ящика; 50 - выключатель стеклоподъемника правой передней двери; 51 - выключатель центрального замка; 52 - выключатель аварийной сигнализации; 53 - выключатель обогрева стекла окна задка; 54 - выключатель стеклоподъемника левой передней двери

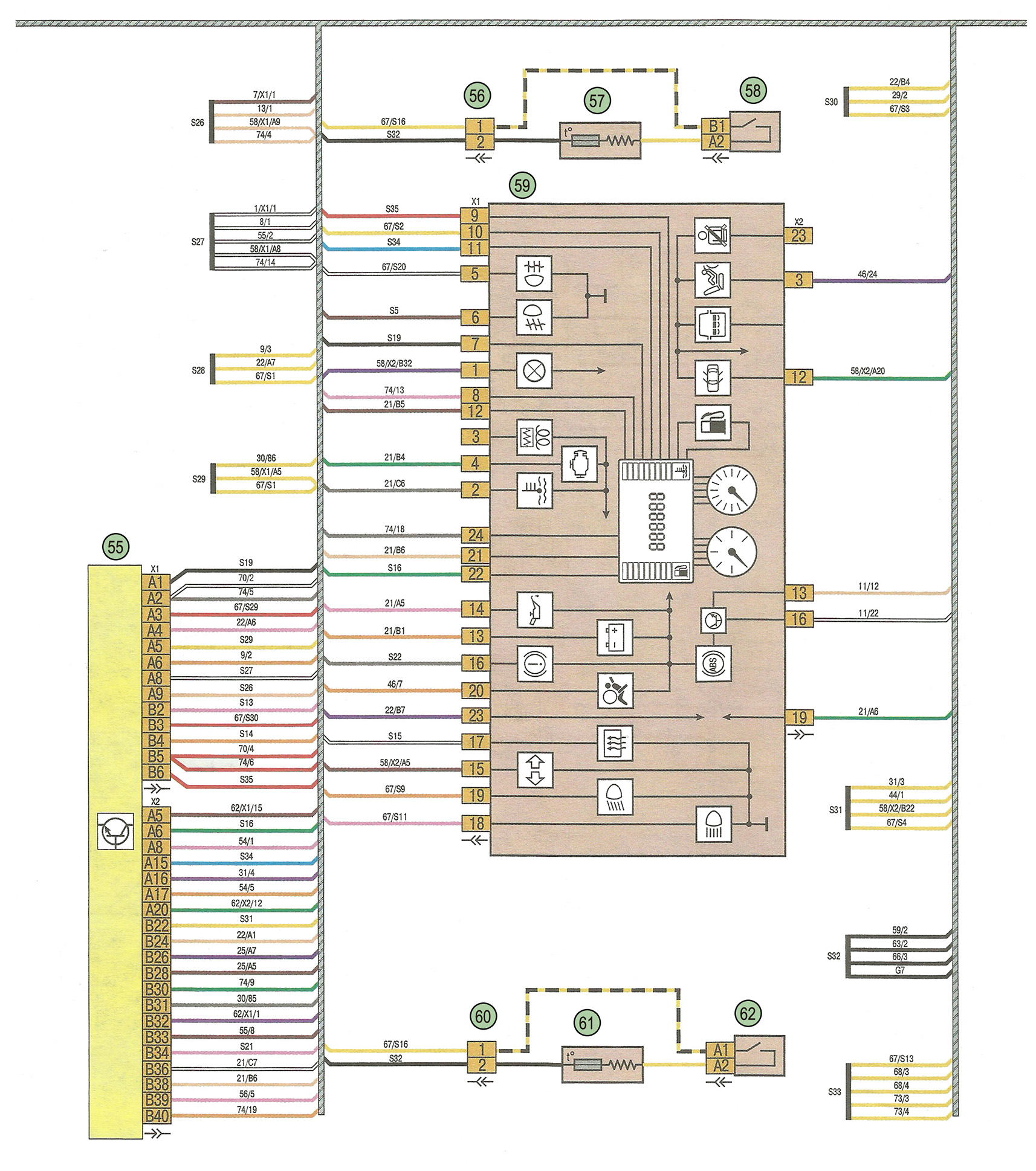

Ниссан Альмера. Схема 1. Перадний жгут проводов кузова (продолжение): 55 - коммутационный блок; 56 - колодка соединения со жгутом обогревателя правого переднего сиденья; 57 - элемент обогрева правого переднего сиденья; 58 - выключатель обогрева правого переднего сиденья; 59 - комбинация приборов; 60 - колодка соединения со жгутом обогревателя левого переднего сиденья; 61 - элемент обогрева левого переднего сиденья; 62 - выключатель обогрева левого переднего сиденья

Ниссан Альмера. Схема 1. Передний жгут проводов кузова (окончание): 63 - прикуриватель; 64 - монтажный блок предохранителей в салоне; 65 - выключатель стеклоподъемника правой задней двери; 66 - выключатель сигнальной лампы включения стояночного тормоза и неисправности тормозной системы; 67 - плафон освещения салона; 68 - блок управления наружными зеркалами; 69 - выключатель блокировки задних стеклоподъемников; 70 - выключатель стеклоподъемника левой задней двери; 71,72 - колодки соединения с задним жгутом кузова

Ниссан Альмера. Схема 2. Жгут проводов двигателя (начало): 1 - генератор; 2 - компрессор кондиционера; 3 - вентилятор системы охлаждения; 4 - дополнительный резистор; 5 - стартер; 6 - аккумуляторная батарея; 7 - датчик абсолютного давления; 8 - датчик температуры охлаждающей жидкости; 9 - датчик положения коленчатого вала; 10 - датчик температуры воздуха на впуске; 11 - клапан продувки адсорбера; 12 - управляющий датчик концентрации кислорода; 13 - колодка соединения со жгутом проводов управляющего датчика концентрации кислорода; 14 - диагностический датчик концентрации кислорода; 1S - колодка соединения со жгутом проводов диагностического датчика концентрации кислорода; 16 - катушки зажигания; 17 - свечи зажигания; 18 - форсунки

Ниссан Альмера. Схема 2. Жгут проводов двигателя (окончание): 19 - датчик положения дроссельной заслонки; 20 - регулятор холостого хода; 21 - датчик детонации; 22 - датчик давления хладагента; 23 - датчик давления в системе гидроусилителя рулевого управления; 24 - датчик сигнальной лампы аварийного падения давления масла; 25 - выключатель света заднего хода; 26 - электронный блок управления двигателем; 27 - монтажный блок предохранителей и реле в моторном отсеке; 28 - реле большой скорости вентилятора системы охлаждения; 29 - реле малой скорости вентилятора системы охлаждения; 30 - реле компрессора кондиционера; 31 - реле топливного насоса и катушек зажигания; 32 - главное реле; 33,34 - предохранители в монтажном блоке предохранителей и реле в моторном отсеке; 35 - колодка соединения со жгутом проводов кузова

Ниссан Альмера. Схема 3. Задний жгут проводов кузова: 1,2- колодки соединения с передним жгутом кузова; 3 - электропривод замка правой задней двери; 4 - стеклоподъемник правой задней двери; 5 - выключатель плафона освещения салона у правой передней двери; 6 - выключатель плафона освещения салона у правой задней двери; 7 - правый задний динамик; 8 - левый задний динамик; 9 - выключатель плафона освещения салона у левой задней двери; 10 - выключатель плафона освещения салона у левой передней двери; 11 - стеклоподъемник левой задней двери; 12 - электропривод замка левой задней двери; 13 - датчик частоты вращения правого заднего колеса; 14 - топливный модуль; 15 - дополнительный стоп-сигнал; 16 - элемент обогрева стекла окна задка; 17 - электропривод замка крышки багажника; 18 - датчик частоты вращения левого заднего колеса; 19 - правый задний фонарь на крыле; 20 - правый задний фонарь на крышке багажника; 21 - фонари освещения номерного знака; 22 - задний противотуманный фонарь; 23 - выключатель плафона освещения багажника; 24 - плафон освещения багажника; 25 - левый задний фонарь на крышке багажника; 26 - левый задний фонарь на крыле

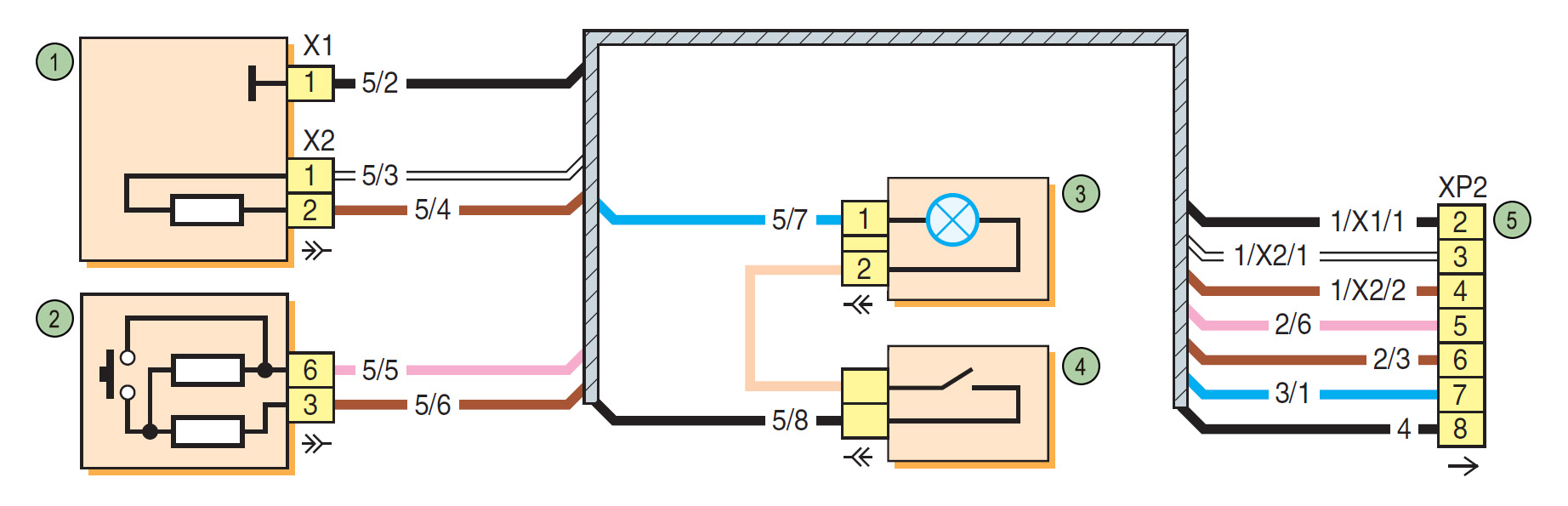

Ниссан Альмера. Схема 4. Жгут проводов подушки безопасности переднего пассажира и освещения вещевого ящика: 1 - подушка безопасности переднего пассажира; 2 - выключатель подушки безопасности переднего пассажира; 3 - плафон освещения вещевого ящика; 4 - выключатель плафона освещения вещевого ящика; 5 - колодка соединения с передним жгутом проводов
