Испаритель снимаем для замены при выходе его из строя.
Снимаем отопитель (см. «Снятие отопителя»).
Вынимаем вентилятор из корпуса отопителя (см. «Снятие
вентилятора отопителя»).

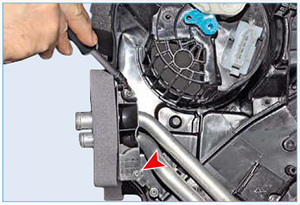

Ключом Тогх Т-20 отворачиваем два самореза...

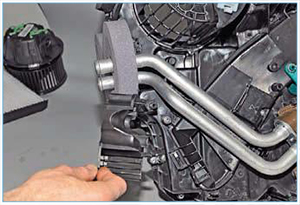

...и снимаем держатель трубок радиатора отопителя.

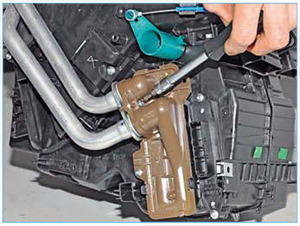

Ключом Тогх Т-20 отворачиваем винт...

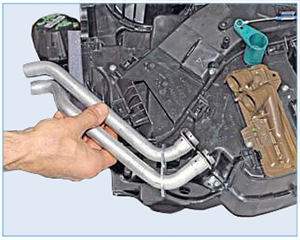

...и снимаем трубки радиатора.
Ключом Тогх Т-20 отворачиваем три самореза в нижней части
отопителя.

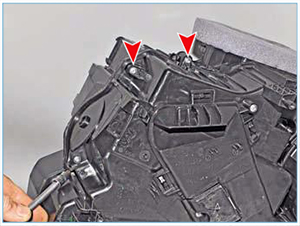

Тем же инструментом отворачиваем два самореза с левой стороны отопителя...
...саморез, расположенный в углублении ниже дополнительного резистора вентилятора отопителя...
...и саморез — в передней части отопителя.
Отжимаем две защелки в передней части...
...одну защелку в задней части отопителя...
...и разъединяем левую и правую части корпуса отопителя.
Отклеив поролоновый уплотнитель, снимаем щиток испарителя.

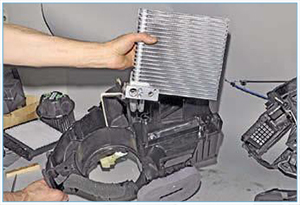

Вынимаем испаритель из правой части корпуса отопителя.

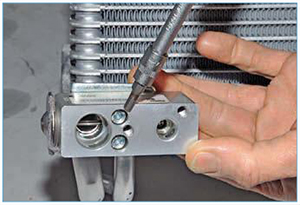

Шестигранником «на 4» отвернув два винта...
...снимаем пластину и редуктор.

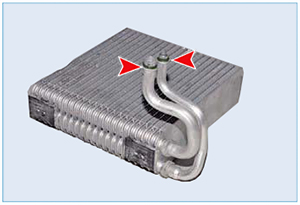

Трубки испарителя уплотняются в редукторе резиновыми кольцами.
Порванные или деформированные кольца заменяем новыми. Устанавливаем испаритель в обратной последовательности. Заправляем систему кондиционирования на специализированном сервисе.
