Работу проводим при замене ламп в задних фонарях или замене самих фонарей.
Операции показаны на левых фонарях, для правых фонарей они аналогичны. Для замены ламп в фонаре на крыле открываем крышку багажника...

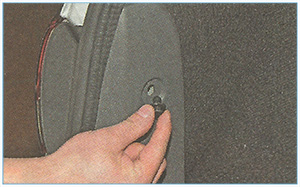

...отверткой поддеваем штифт пистона крепления обивки багажника...

...и вынимаем пистон.

Отгибаем край обивки багажника.

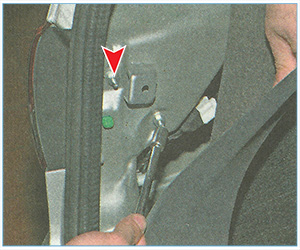

Головкой «на 10» отворачиваем две гайки крепления фонаря.

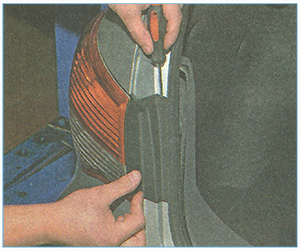

Отверткой поддеваем облицовку...

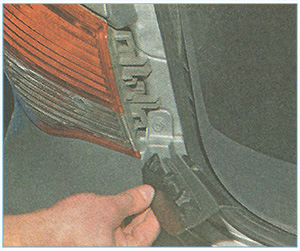

...и снимаем облицовку фонаря.

Нажав на лампу и повернув ее против часовой стрелки...

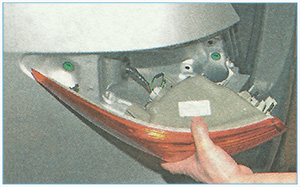

...вынимаем патрон с лампой из корпуса фонаря.

Потянув, вынимаем лампу из патрона.


Устанавливаем новую лампу сигнала торможения и габаритного света (W21/5W) в обратной последовательности.
Повернув патрон лампы указателя поворота против часовой стрелки...



...вынимаем патрон с лампой из корпуса фонаря.

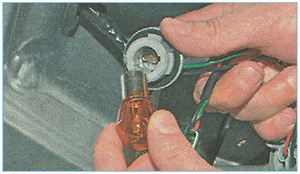

Нажав на лампу и повернув ее против часовой стрелки...



...вынимаем лампу из патрона.


Новую лампу указателя поворота (PY21W) устанавливаем в обратной последовательности.
Повернув патрон лампы света заднего хода против часовой стрелки...



...вынимаем патрон с лампой из корпуса фонаря.

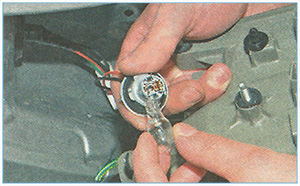

Потянув, вынимаем лампу из патрона.


Новую лампу света заднего хода (W16W) устанавливаем в обратной последовательности.
Чтобы снять фонарь, вынимаем все патроны с лампами из корпуса фонаря. Устанавливаем фонарь на заднем крыле в обратной последовательности.
Для замены лампы габаритного света в фонаре на крышке багажника снимаем обивку крышки багажника (см. «Снятие обивки крышки багажника», с. 225). Повернув патрон лампы против часовой стрелки...



...вынимаем патрон с лампой из корпуса фонаря.

Потянув, вынимаем лампу из патрона.



Новую лампу габаритного света (W5W) устанавливаем в обратной последовательности.
Для снятия фонаря...



...головкой «на 10» отворачиваем две гайки крепления фонаря.

Поддев отверткой, отжимаем фонарь от крышки багажника, выводя два штифта фонаря из пластмассовых втулок на крышке...

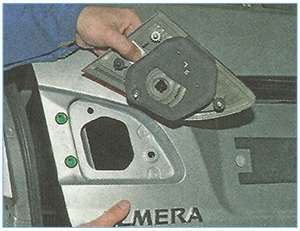

...и снимаем фонарь.



Устанавливаем фонарь в обратной последовательности.
