Описание конструкции

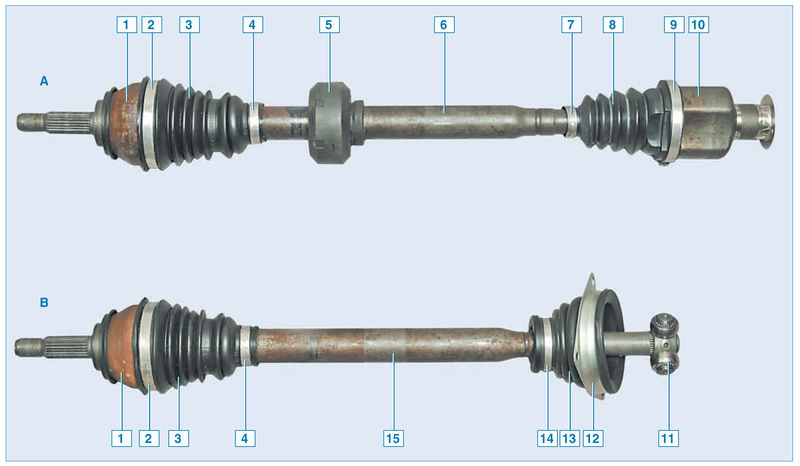

Приводы правого «А» и левого «В» колес:
1 – корпус наружного шарнира;
2 – большой хомут крепления чехла наружного шарнира;
3 – чехол наружного шарнира;
4 – малый хомут крепления чехла наружного шарнира;
5 – демпфер;
6 – вал привода правого колеса;
7 – малый хомут крепления чехла внутреннего шарнира привода правого колеса;
8 – чехол внутреннего шарнира привода правого колеса;
9 – большой хомут крепления чехла внутреннего шарнира привода правого колеса;
10 – корпус внутреннего шарнира привода правого колеса;
11 – трехшиповик внутреннего шарнира привода левого колеса;
12 – держатель чехла внутреннего шарнира привода левого колеса;
13 – чехол внутреннего шарнира привода левого колеса;
14 – хомут крепления чехла внутреннего шарнира привода левого колеса;
15 – вал привода левого колеса

Приводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески.
Описание конструкции приводов передних колес в основном показано на автомобиле с механической коробкой передач.
При конструировании приводы стараются делать одинаковой длины, т.к. это условие обеспечивает равенство сил и моментов, возникающих на ведущих колесах. Выполнить это условие на автомобиле с поперечным расположением силового агрегата сложно, поэтому на таких автомобилях, как правило, правый привод значительно длиннее левого привода. Для автомобиля с механической коробкой передач были применены конструктивные решения, позволяющие сблизить длины приводов ведущих колес. Этого удалось добиться за счет разной конструкции внутренних шарниров. Для того, чтобы увеличить длину привода левого колеса, внутренний шарнир привода выполнен внутри картера коробки передач. Для того, чтобы уменьшить длину привода правого колеса, корпус внутреннего шарнира отодвинут от картера коробки передач. Для этого в конструкцию коробки передач был введен дополнительный элемент — шлицевои вал, который выполнен за одно целое с полуосевой шестерней дифференциала.

На валу привода правого колеса установлен резиновый демпфер.

Наружные и внутренние шарниры приводов (типа «Трипод») имеют разные конструкции. Шарниры приводов закрыты грязезащитными чехлами.

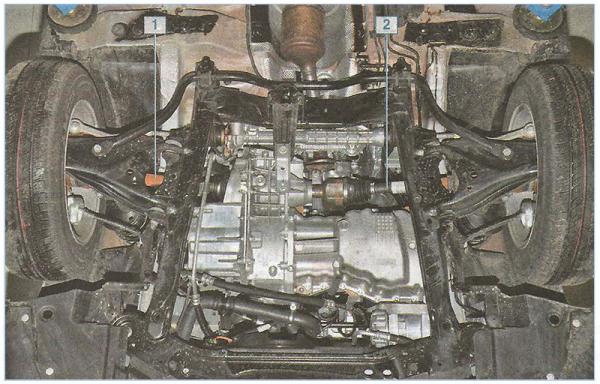

Приводы передних колес на автомобиле с механической коробкой передач:

1 - привод левого колеса;

2 - привод правого колеса

Приводы передних колес на автомобиле с автоматической коробкой передач:

1 - привод левого колеса;

2 - привод правого колеса

Элементы внутреннего шарнира привода правого колеса:
1 – вал привода;
2 – малый хомут крепления чехла;
3 – чехол шарнира;
4 – большой хомут крепления чехла;
5 – грязеотражатель;
6 – корпус шарнира;
7 – пружина;
8 – стопорное кольцо трехшиповика;
9 – упорная шайба пружины;
10 – трехшиповик

Внутренний шарнир привода обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала привода. Внутренний шарнир — разборный. На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами — трехшиповик, на каждом из шипов (цапфе) которого расположен ролик с наружной сферической поверхностью, вращающийся на игольчатом подшипнике. Игольчатый подшипник фиксируется от смещений вдоль оси шипа запорным кольцом, надетым на стопорное кольцо, расположенное в проточке шипа. Трехшиповик зафиксирован на валу привода стопорным кольцом. Взаимные перемещения подвески и силового агрегата компенсируются перемещением роликов трехшиповика в продольных пазах корпуса внутреннего шарнира.

Элементы внутреннего шарнира привода левого колеса:

1 – хомут крепления чехла на наружном кольце подшипника;
2 – грязезащитный чехол шарнира;
3 – держатель чехла;
4 – стопорное кольцо трехшиповика;
5 – трехшиповик;
6 – подшипник;
7 – грязеотражатель

Внутренние шарниры приводов левого и правого колес не взаимозаменяемы.
Наконечник корпуса внутреннего шарнира привода правого колеса надевается…

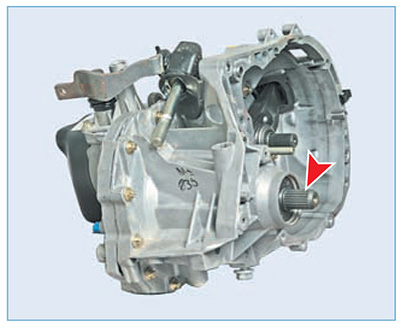

…на шлицевой вал, выходящий из кар тера коробки передач и выполненный заодно с полуосевой шестерней дифференциала (для наглядности показано на демонтированной коробке передач).

Пружина, установленная внутри корпуса внутреннего шарнира привода правого колеса, обеспечивает прижим корпуса шарнира к полуосевой шестерне дифференциала при работе подвески.

Корпус внутреннего шарнира привода левого колеса расположен в коробке передач и выполнен заодно с левой полуосевой шестерней дифференциала (привод колеса для наглядности снят).

Подшипник (в сборе с сальником) внутреннего шарнира левого привода

На вале привода левого колеса за трехшиповиком внутреннего шарнира установлен игольчатый подшипник в сборе с сальником. Внутреннее кольцо подшипника напрессовано на вал привода и вращается вместе с ним. На неподвижном наружном кольце подшипника хомутом закреплен защитный чехол внутреннего шарнира. Другим своим концом чехол шарнира через металлический фланцевый держатель крепится к картеру коробки передач.
Сальник, установленный в наружном кольце подшипника, пред отвращает утечку масла из коробки передач по валу привода. Сальник подшипника закрыт от грязи пластмассовым грязеотражателем, установленным на вале.

Цитата

При повреждении грязезащитного чехла шарнира или сальника подшипника произойдет утечка масла из коробки передач.

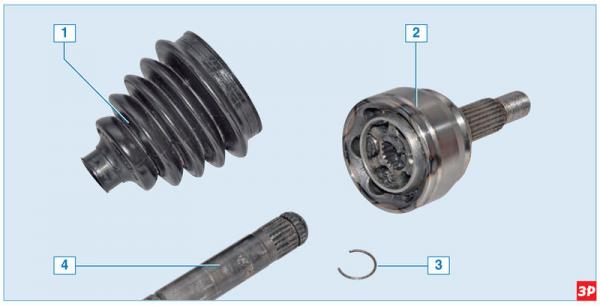

Наружный шарнир:

1 - чехол;

2 - наружный шарнир в сборе;

3 - стопорное кольцо;

4 - вал

Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. Сепаратор постоянно удерживает шарики в биссекторной плоскости между корпусом и обоймой шарнира и обеспечивает равномерную передачу вращения от обоймы к корпусу. В корпусе и обойме канавки выполнены по радиусу. Детали шарнира изготовливают с высокой точностью, шарики подбирают одной сортировочной группы. Поэтому изношенный шарнир заменяют в сборе. Обойма шарнира установлена на шлицах вала и зафиксирована от продольного смещения стопорным кольцом. Шлицевый хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу переднего колеса и крепится гайкой.
