Работу проводим при выходе из строя насоса и повреждении (негерметичности) бачка омывателя.
Снимаем облицовку ветрового окна (см. «Снятие очистителя ветрового стекла»).



Отжав фиксатор колодки проводов, отсоединяем колодку от насоса омывателя.

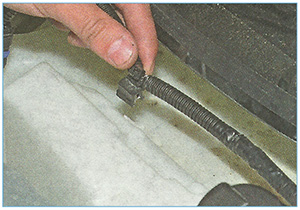

Снимаем держатель проводов с выступа на бачке омывателя.

Вынимаем другой держатель проводов из отверстия кронштейна бачка.

Головкой «на 10» отворачиваем болт крепления бачка.

Тем же инструментом отворачиваем другой болт крепления бачка.

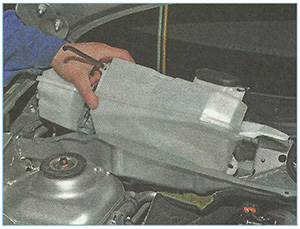

Снимаем бачок омывателя.

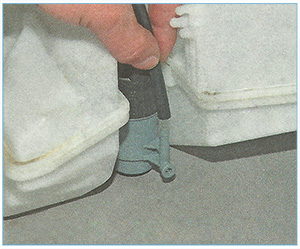

Отсоединяем шланг от штуцера насоса.

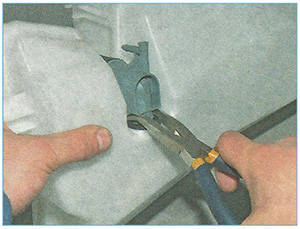

Пассатижами выводим насос из уплотнительной втулки...

...и снимаем насос омывателя.

Вынимаем уплотнительную втулку насоса из бачка.

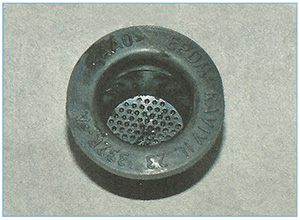

В нижней части уплотнительной втулки выполнен сетчатый фильтр.



Если втулка порвана, потрескалась или потеряла эластичность, заменяем ее новой.
Устанавливаем насос и бачок омывателя в обратной последовательности.
