Ниссан Жук. Электросхемы

Ниссан Жук. Электросхемы - часть 1

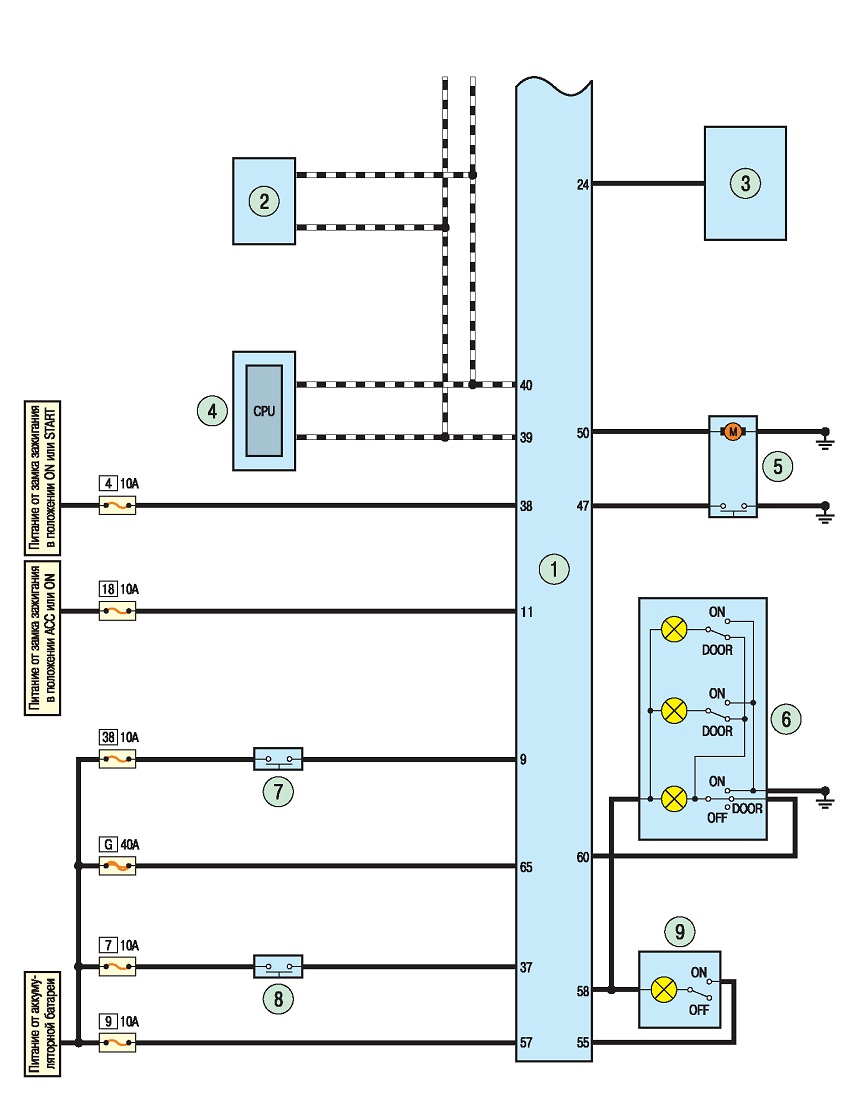

Схема 1 a. Система управления электрооборудованием: 1 - блок управления электрооборудованием (ВСМ); 2 - диагностический разъем; 3 - головное устройство аудиосистемы; 4 - монтажный блок в моторном отсеке; 5 - электропривод замка двери задка; 6 - комбинированный плафон освещения салона; 7 - выключатель стоп-сигнала; 8 - выключатель (замок) зажигания; 9 - плафон освещения вещевого ящика

Схема 1 б. Система управления электрооборудованием: 1 - блокуправления электрооборудованием (ВСМ); 2 - разъем блока ВСМ; 3 - датчики освещенности и дождя; 4 - приемник системы дистанционного управления замками дверей; 5 - электропривод замка правой задней двери; 6 - выключатель стеклоподъемника правой передней двери; 7 - выключатель стеклоподъемника левой задней двери; 8 - выключатель стеклоподъемника правой задней двери; 9 - электропривод замка левой задней двери; 10 - блокуправления стеклоподъемниками двери водителя; 11 - электропривод замка правой передней двери; 12 - электропривод замка двери водителя; 13 - комбинация приборов

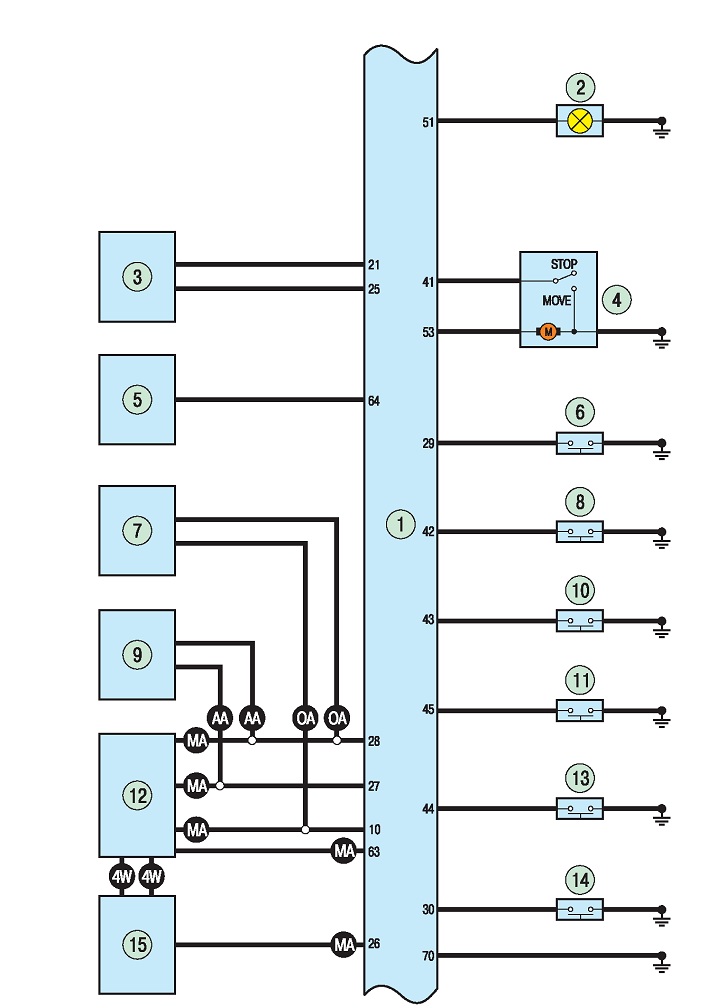

Схема 1в. Система управления электрооборудованием: 1 - блокуправления электрооборудованием (ВСМ); 2 - задний противотуманный фонарь; 3 - усилитель сигнала антенны; 4 - стеклоочиститель окна двери задка; 5 - система пассивной безопасности (SRS); 6 - выключатель аварийной сигнализации; 7 - блок управления отопителем; 8 - выключатель плафона освещения салона (правая задняя дверь); 9 - блок климат-контроля; 10 - выключатель плафона освещения салона (левая задняя дверь); 11 - выключатель плафона освещения салона (правая передняя дверь); 12 - блокуправления кондиционером; 13 - выключатель плафона освещения салона (дверь водителя); 14 - выключатель плафона освещения багажного отделения (дверь задка); 15 - датчик температуры воздуха в салоне

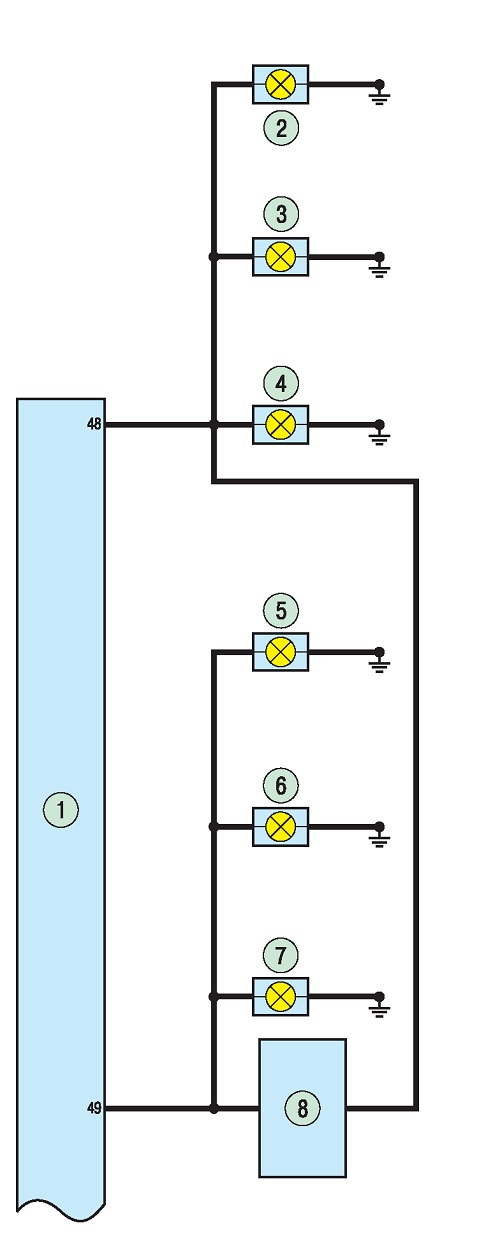

Схема 1г. Система управления электрооборудованием: 1 - блокуправления электрооборудованием (ВСМ); 2 - правый задний фонарь (указатель поворота); 3 - правый боковой указатель поворота; 4 - правый передний фонарь (указатель поворота); 5 - левый задний фонарь (указатель поворота); 6 - левый боковой указатель поворота; 7 - левый передний фонарь (указатель поворота); 8 - блок подрулевых переключателей
