Ниссан Жук. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК САЛОНА
|
Вам потребуются: отвертка с плоским лезвием, ключи «на 14», «на 16». |
|
Показан процесс снятия облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.
|

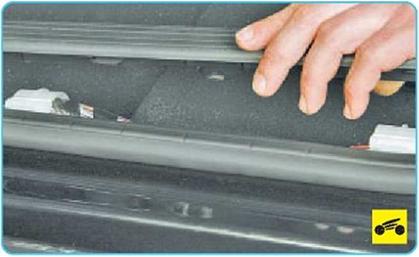

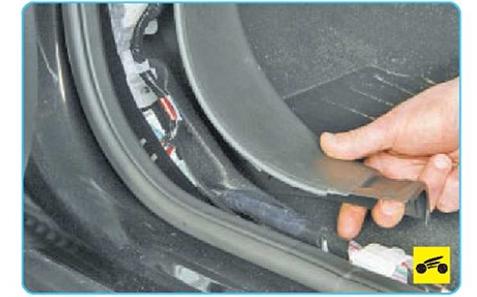

1. Для снятия передней облицовки порога подденьте облицовку...
|
|
2. ...и, преодолевая сопротивление ее фиксаторов крепления, снимите переднюю облицовку порога.
3. Для снятия задней облицовки порога подденьте ее...
|
|
4. ...и, преодолевая сопротивление фиксаторов крепления, снимите заднюю облицовку порога.
|
|

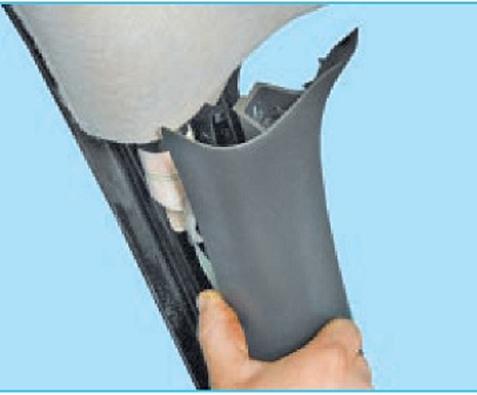

5. Для снятия нижней облицовки передней стойки кузова снимите переднюю облицовку порога (см. выше). Подденьте нижнюю облицовку передней стойки и, преодолевая сопротивление фиксаторов крепления, снимите облицовку.

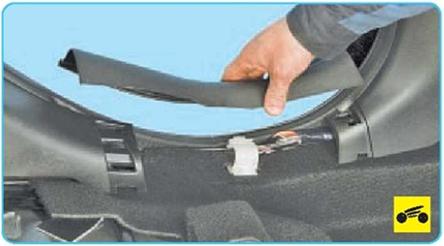

6. Для снятия верхней облицовки передней стойки кузова подденьте облицовку...
7. ...и, преодолевая сопротивление фиксаторов крепления, снимите облицовку со стойки.
|
|
8. Для снятия нижней части облицовки центральной стойки кузова подденьте декоративную накладку болта верхнего крепления ремня безопасности водителя...
10.Выверните болт верхнего крепления ремня безопасности водителя...
11....и отсоедините крепление от стойки.
12.Снимите облицовки порога (см. выше).
|
|
|
13. Подденьте облицовку сверху...
|
14. ...и, преодолевая сопротивление фиксаторов крепления, отсоедините ее от стойки.
|
Так расположены фиксаторы крепления нижней части облицовки центральной стойки. |
|
|
15. Выведите ремень безопасности через прорезь облицовки и снимите облицовку.
16. Для снятия верхней части облицовки центральной стойки кузова снимите нижнюю часть облицовки (см. выше).
|
|

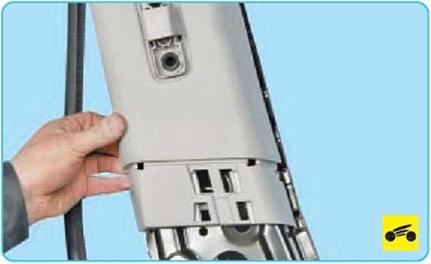

17. Подденьте верхнюю часть облицовки центральной стойки...
|
|

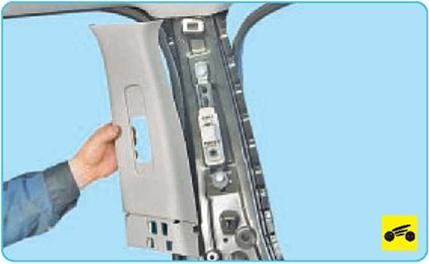

18. ...и, преодолевая сопротивление фиксаторов крепления, снимите облицовку.
|
|

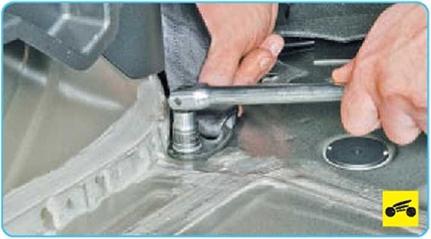

19. Для снятия облицовки задней стойки кузова выверните болт нижнего крепления ремня безопасностилевого заднего пассажира...
|
|

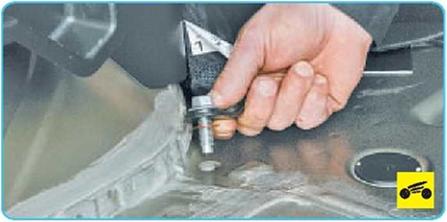

20. ...и отсоедините крепление от кузова.
21. Снимите боковую облицовку багажного отделения (см. «Снятие и установка облицовок багажного отделения», с. 277).
|
|

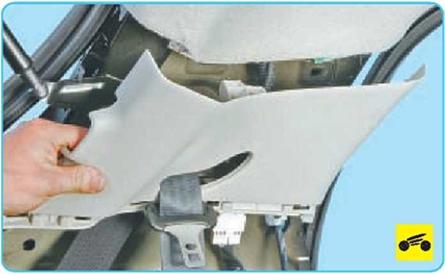

22. Подденьте заднюю часть облицовки задней стойки кузова...
|
|
23. ...и, преодолевая сопротивление фиксаторов крепления, отсоедините ее от кузова.
|
|
Так расположены фиксаторы крепления об лицовки задней стойки кузова.
|
|
|
24. Проденьте через проем в облицовке сначала пряжку...
|
25. ...а затем болт нижнего крепления ремня
безопасности левого заднего пассажира и снимите облицовку задней стойки
кузова.
