Ниссан Жук. СНЯТИЕ РАЗБОРКА И УСТАНОВКА ДЕКОРАТИВНОЙ НАКЛАДКИ ДВЕРИ ЗАДКА

Вам потребуются: ключи «на 10», TORX Т20, отвертки с плоским и кресто­образным лезвием.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Снимите нижнюю облицовку двери задка (см. «Снятие и установка облицовок двери задка», с. 263).

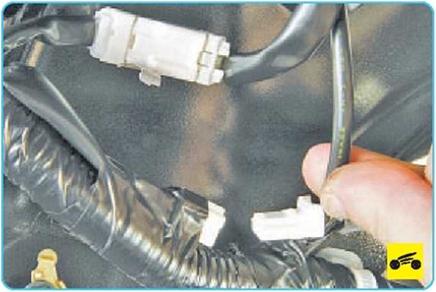

3.     Разъедините колодки жгута проводов камеры заднего вида...





4.    ...и колодки жгута проводов фонарей освещения номерного знака и кнопки вы­ключателя замка двери задка.

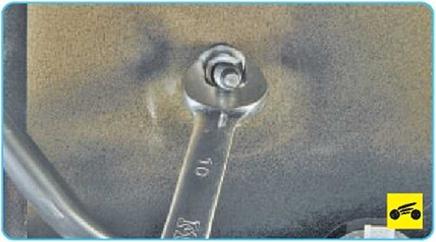

6.    ...и отверните гайку крепления декора­тивной накладки к двери задка. Аналогично отожмите фиксатор держателя и отверните гайку крепления к двери задка с другой стороны декоративной накладки.

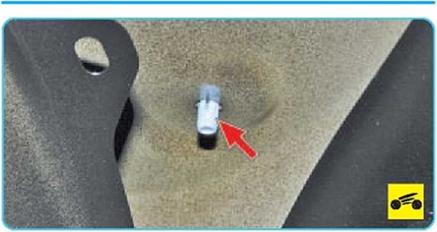

7.       Отожмите фиксаторы боковых дер­жателей (второй держатель расположен симметрично с правой стороны) накладки к двери задка.

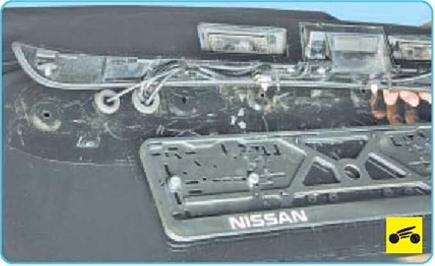

8.       Отведите накладку от двери задка на длину присоединенных жгутов проводов.

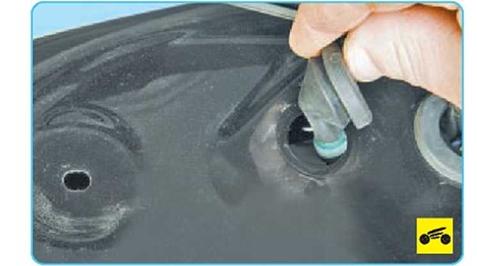

9.       Подденьте уплотнитель жгута прово­дов камеры заднего вида и выведите его наружу.

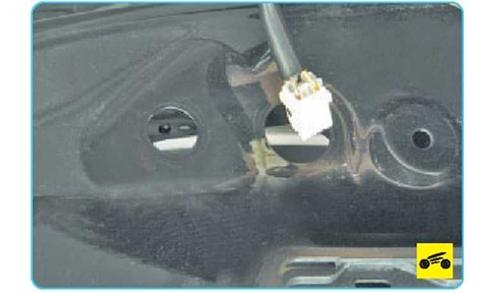

10. Вытяните жгут проводов камеры задне­го вида с колодкой из полости двери задка.









12. ...и вытяните из полости двери задка жгут проводов фонарей освещения номер­ного знака и кнопки выключателя замка. Сни­мите декоративную накладку с двери задка.

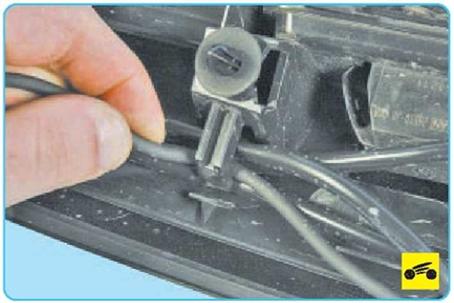

13.     Подденьте жгут проводов камеры заднего вида...





14.     ...и выведите его из паза держателя накладки двери задка.





15.     Выведите жгут проводов камеры зад­него вида из второго держателя на наклад­ке двери задка.









17.     ...и снимите камеру заднего вида с накладки двери задка.

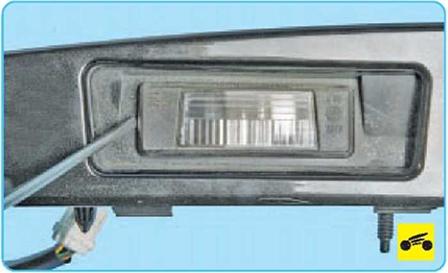

18.   Подденьте левый фонарь освещения номерного знака...

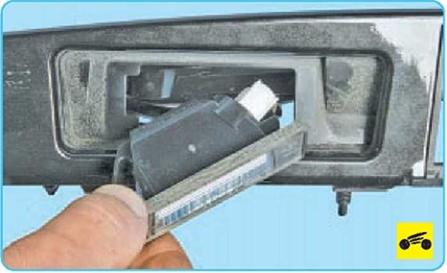

19.          ...и, преодолевая сопротивление фиксаторов крепления, извлеките его из проема в накладке двери задка.

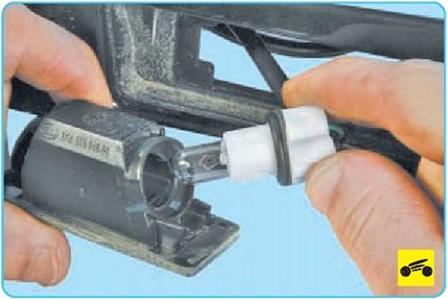

21.          ...и извлеките патрон с лампой из корпуса фонаря освещения номерного знака. Снимите фонарь освещения номер­ного знака с накладки двери задка.

22.   Аналогично снимите с накладки две­ри задка корпус второго фонаря освещения номерного знака.

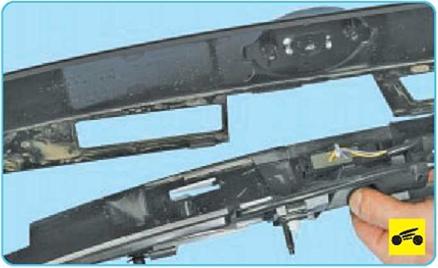

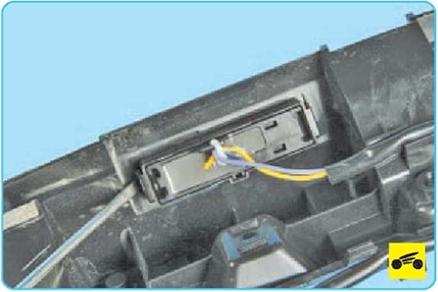

25.   Подденьте кнопку выключателя замка двери задка...





26.   ...и отсоедините ее от крепежной час­ти накладки двери задка.





27.   Выведите жгут проводов в сборе с кнопкой выключателя замка из держателей крепежной части накладки и снимите его.

28.   Установите детали в порядке, обрат­ном снятию.
