Ниссан Жук. КОМБИНАЦИЯ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Все контрольно-измерительные прибо­ры автомобиля объединены в комбинацию приборов. Она включает в себя спидометр, тахометр, указатель температуры охлажда­ющей жидкости, указатель уровня топлива, сигнализаторы, лампы подсветки и жидко­кристаллический дисплей. Указатели тем­пературы и уровня топлива - электромаг­нитного типа.

Комбинация приборов неремонтопри­годна, поэтому в случае выхода приборов из строя ее меняют в сборе.

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы не повредить стекло комби­нации приборов, не очищайте его с примене­нием каких-либо растворителей. Можно промыть стекло слабым мыльным раство­ром либо специальным очистителем для стекол.



Ниссан Жук. СНЯТИЕ И УСТАНОВКА КОМБИНАЦИИ ПРИБОРОВ

Вам потребуются: отвертки с плоским и крестообразным лезвием, пластмас­совая лопатка.

1.   Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.   Отведите нижнюю облицовку панели приборов, не отсоединяя от нее колодки жгутов проводов (см. «Снятие и установка панели приборов», с. 271).

3.   Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колон­ки», с. 175).





4.   Отожмите фиксаторы нижнего крепле­ния облицовки комбинации приборов...

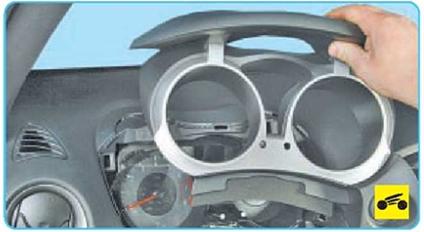

5.   ...и снимите облицовку, преодолевая сопротивление держателей.

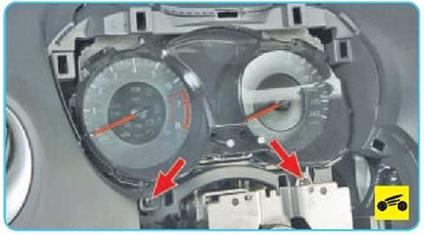

6.   Выверните два винта крепления ком­бинации приборов к усилителю панели приборов.










8.

Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от разъе­ма комбинации приборов.



9.    Установите комбинацию приборов и все детали в порядке, обратном снятию.
