Ниссан Жук. ЗАМЕНА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ HR16DE, MR16DDT

Вам потребуются: ключ «на 10», от­вертки с плоским и крестообразным лезвием, пассатижи, обтирочная ткань, емкость вместимостью не менее 7 л для сливаемой охлаждающей жидкости.

ПРЕДУПРЕЖДЕНИЕ

Снимайте радиатор только на холодном дви­гателе.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Слейте охлаждающую жидкость из ра­диатора (см. «Замена охлаждающей жид­кости», с. 93).

3.     Снимите расширительный бачок (см. «Снятие и установка расширительного бачка», с. 95).





4.

Отожмите отогнутые ушки хомута крепления подводящего шланга к патрубку радиатора...









6.     Аналогично отсоедините отводящий шланг от патрубка радиатора.

7.     Снимите электровентилятор радиато­ра в сборе с кожухом (см. «Снятие и уста­новка электровентилятора радиатора сис­темы охлаждения двигателя в сборе с кожу­хом», с. 93).

8.     Снимите передний бампер (см. «Сня­тие и установка переднего бампера», с. 244).

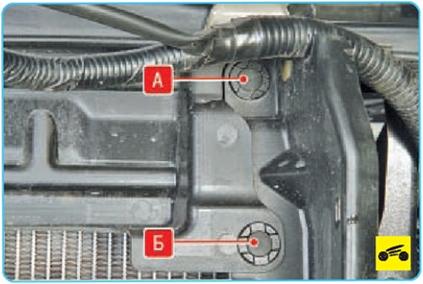

9.        Извлеките пистон А верхнего крепле­ния боковой облицовки рамки радиатора и пистон Б крепления верхней облицовки рамки радиатора.

10.   Аналогично извлеките пистоны справа.

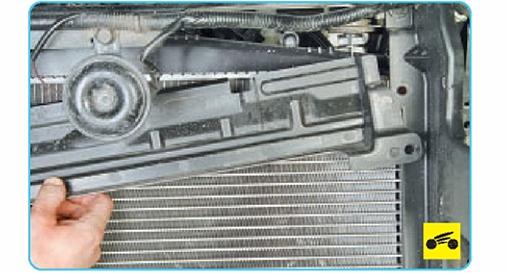

11.   Снимите верхнюю облицовку рамки радиатора.

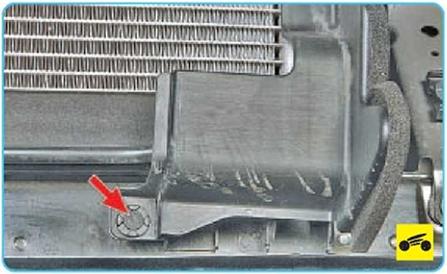

12.   Извлеките пистон нижнего крепления боковой облицовки рамки радиатора.

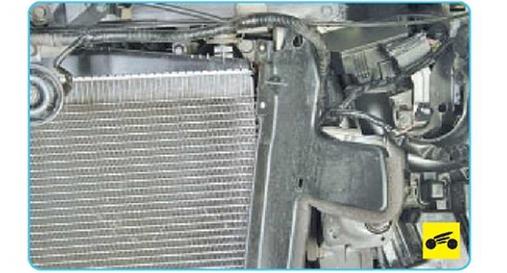

13.   Отведите боковую облицовку рамки радиатора в сторону.

14.   Аналогично снимите правую боковую облицовку.

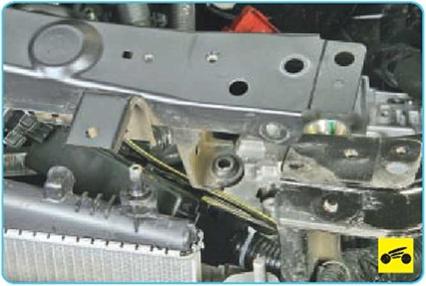

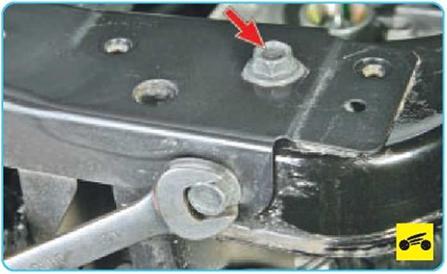

15.    Выверните по два болта крепления верхней поперечины рамки радиатора слева и справа...





17 извлеките радиатор и снимите его




18.

Снимите верхние и нижние подушки крепления радиатора. Сильно деформиро­ванные и затвердевшие подушки замените.

19.    Установите радиатор и все детали в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости перед установкой шлангов, смажь­те патрубки радиатора тонким слоем сили­конового герметика.

20.    Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 93).
