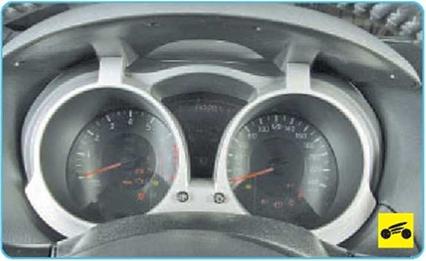

8    - комбинация приборов (см. «Комби­нация приборов», с. 18).

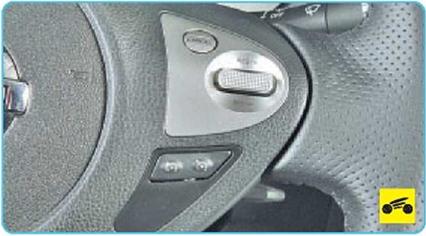

9    - блок управления системой круиз- контроля и ограничения скорости (см. «Система круиз-контроля и ограничения скорости», с. 21).

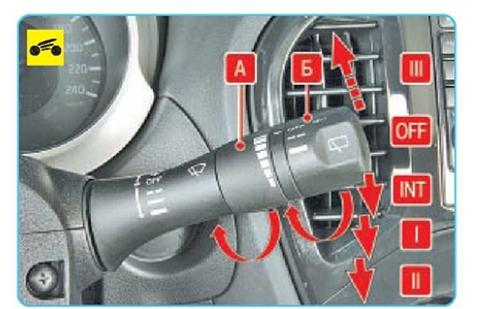

10- рычаг переключателя стеклоочи­стителей и омывателей ветрового окна и окна двери задка включает электричес­кие цепи при включенном зажигании.

Рычаг можно перевести в следующие по­ложения:

III - щетки стеклоочистителя совершат один цикл (нефиксируемое положение);

OFF - стеклоочиститель выключен;

INT - режим работы стеклоочистителя в прерывистом режиме. Рукояткой А регу­лируется время задержки между циклами: крайнее нижнее положение соответствует минимальному интервалу между циклами, крайнее верхнее - максимальному;

I        - включена первая (низкая) скорость стеклоочистителя;

II      - включена вторая (высокая) скорость стеклоочистителя.

ПРИМЕЧАНИЯ

В зависимости от комплектации вместо стеклоочистителя с прерывистым режимом может быть установлен стеклоочиститель с автоматическим режимом работы. В этом случае при установке рычага переключателя в положение «AUTO» активируется автомати­ческий режим. Рукояткой А регулируют чув­ствительность датчика дождя: крайнее ни­жнее положение - высокая чувствительность (щетки включатся при небольшом количест­ве воды на ветровом окне), крайнее верхнее положение - низкая чувствительность (щет­ки включатся при обнаружении на ветровом большого большого количества воды). Автомобили могут быть оснащены стеклоочи­стителем ветрового окна, у которого пауза между циклами в прерывистом режиме рабо­ты зависит от скорости движения автомобиля. Когда автомобиль замедляет движение или останавливается, время задержки между цик­лами стеклоочистителя увеличивается на од­ну ступень. Если скорость автомобиля возрас­тает, время задержки возвращается к уста­новкам, заданным водителем. Перемещение рычага во время работы стеклоочистителя приведет к его выключению. Если скорость ав­томобиля сильно снизится или автомобиль ос­тановится, то система вновь активируется.

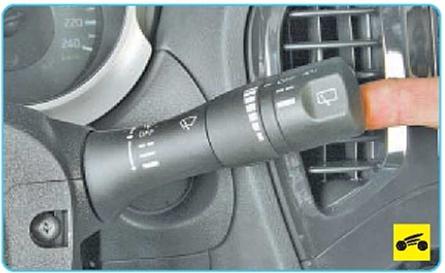

Для включения омывателя ветрового стекла нажмите на рычаг переключателя по направлению к себе. При подаче моющей жидкости на ветровое стекло щетки стекло­очистителя совершат несколько циклов.

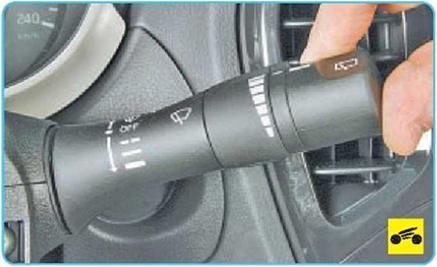

Стеклоочиститель окна двери задка включают с помощью переключателя Б, ко­торый можно перевести в следующие поло­жения:

OFF - стеклоочиститель двери задка вы­ключен;





INT - в течение нескольких секунд стекло­очиститель окна двери задка работает не­прерывно, затем в прерывистом режиме - с интервалом 7-8 с (фиксированное поло­жение);





—            при повороте переключателя от себя до упора стеклоочиститель окна двери зад­ка работает в непрерывном режиме (поло­жение фиксированное).

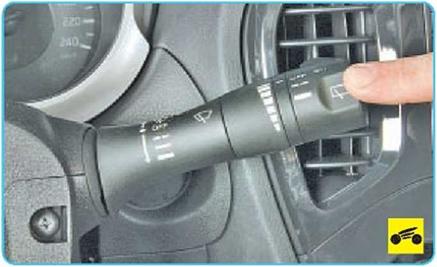

Для включения омывателя стекла двери задка нажмите на рычаг переключателя стек­лоочистителей и омывателей по направлению от себя. При подаче моющей жидкости на окно двери задка щетка стеклоочистителя совершит несколько циклов.

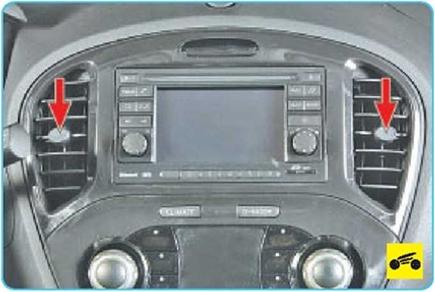

11       - центральные сопла системы отопления, кондиционирования и вен­тиляции салона предназначены для на­правления потока поступающего воздуха в салон(см.«Отопление,кондиционирова­ние и вентиляция», с. 22).

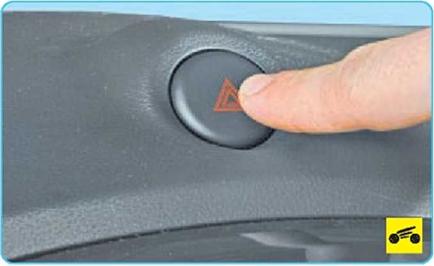

13       - выключатель аварийной сигна­лизации. При нажатии на кнопку выключа­теля начинают мигать указатели поворота и соответствующие им сигнализаторы 17 (см. рис. 1.7), установленные в комбинации приборов, а также сигнализатор в кнопке выключателя. При повторном нажатии на клавишу сигнализация отключается.

14       - индикатор состояния подушки безопасности переднего пассажира за­горается желтым светом при включении за­жигания и гаснет через 7 с, если подушка переднего пассажира включена.





Индикатор загорается красным светом при отключении подушки безопасности с помощью выключателя, расположенного в вещевом ящике, а также при неисправно­сти подушки.





15        - головное устройство аудиосис темы (см. «Аудиосистема», с. 22).





16        - блок управления навигационной системой. Пользование навигационной системой подробно описано в руководстве по ее эксплуатации, приложенном к авто­мобилю.

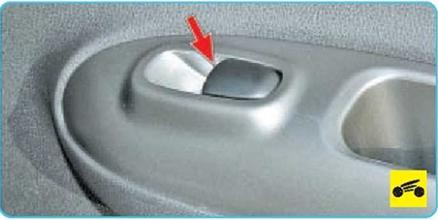

17        - клавиша управления стекло­подъемником передней двери располо­жена в подлокотнике двери пассажира.

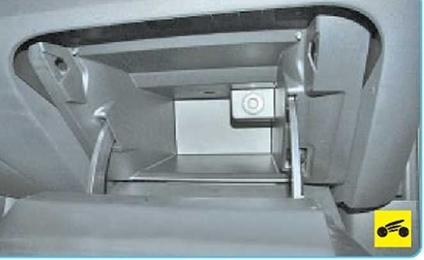

18     - вещевой ящик в салоне служит для хранения мелких вещей.

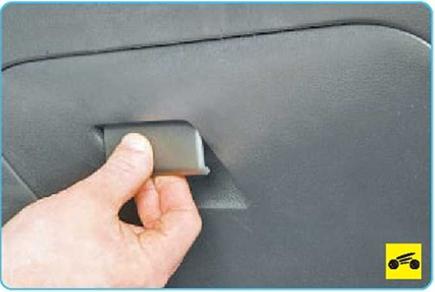

Для открывания вещевого ящика потяни­те рукоятку...

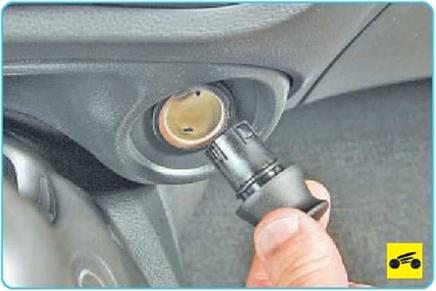

19     - розетка для подключения дополнительного оборудования.





Для того чтобы воспользоваться розет­кой, извлеките декоративную заглушку.

Электрическая розетка не предназначена для использования прикуривателя. Запрещается подключать потребители электроэнергии, рассчитанные на напря­жение более 12 В, или приборы, потребля­ющие электрическую мощность более 120 Вт (ток 10 А).

Запрещается включать в розетку тройники для подключения более чем одного прибора.

Пользуйтесь розеткой при работающем дви­гателе. Не включайте приборы на длитель­ное время при неработающем двигателе или при работе двигателя на холостом ходу. Воздержитесь от пользования розеткой при включенных кондиционере, фарах или обо­греве заднего стекла.

Если вы не пользуетесь розеткой, закройте ее декоративной заглушкой.
