Nissan Qashqai, Qashqai+2. ПАНЕЛЬ ПРИБОРОВ

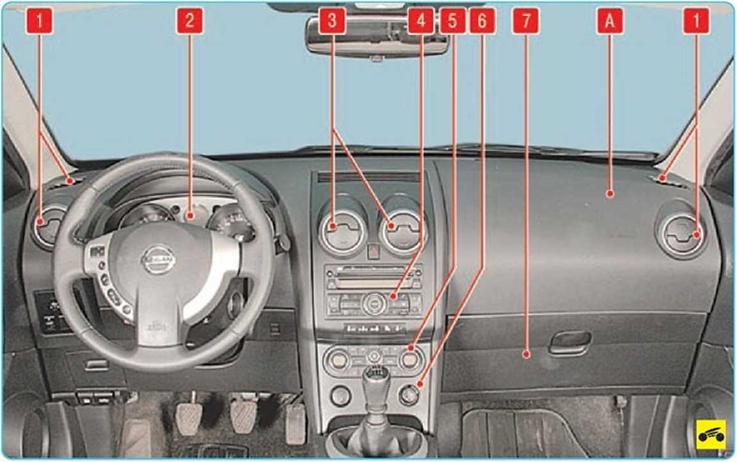

Рис. 11.2. Панель приборов: А - зона установки подушки безопасности переднего пассажира; 1 - боковые сопла системы отопления, вентиляции и кондиционирования; 2 - комбинация приборов; 3 - центральные сопла системы отопления, вентиляции и кондиционирования; 4 - головное устройство аудиосистемы; 5 - блок управления системой отопления, вентиляции и кондиционирования (климат-контролем); 6 - блок прикуривателя и розетки для подключения дополнительных электропотребителей; 7 - вещевой ящик

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции или климат контролем (в зависимости от комплектации); накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления; сопла системы отопления и кондиционирования, вещевой ящик.

ПРЕДУПРЕЖДЕНИЕ

В зоне А (см. рис. 11.2) панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою очередь, чревато травмами.

Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ВЕЩЕВОГО ЯЩИКА

Вам потребуется отвертка с крестообразным лезвием.

1. Потяните ручку вверх...

2. ...и откройте вещевой ящик.

3. Выверните винты крепления вещевого ящика к панели приборов.

Так расположены пять винтов верхнего...

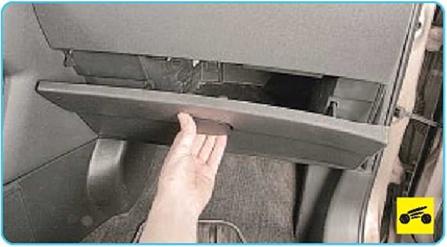

4. Выведите вещевой ящик из ниши панели приборов...

...винт правого нижнего...

...и винт левого нижнего креплений вещевого ящика к панели приборов.

...отсоедините патрон лампы подсветки вещевого ящика и снимите ящик.

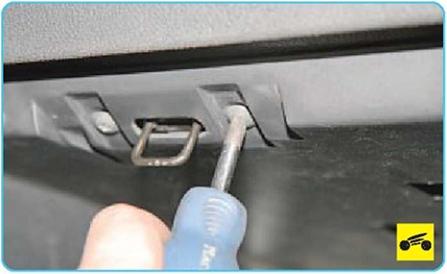

6. При необходимости снимите ограничитель открывания вещевого ящика, для чего, преодолевая сопротивление фиксатора, отсоедините наконечник штока от оси...
