Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ТОННЕЛЯ ПОЛА
Вам потребуются: отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

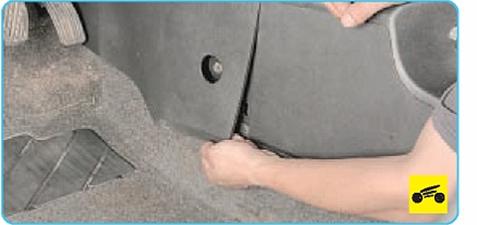

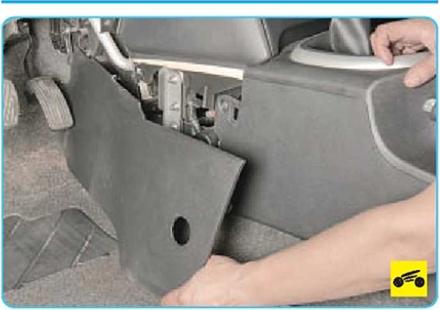

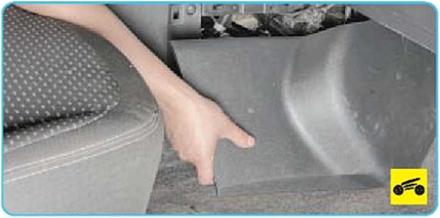

2. Подденьте нижний край левой боковой части облицовки тоннеля пола...
|
ПРИМЕЧАНИЕ Для наглядности работа показана при снятых передних сиденьях.
|
3. ...и снимите ее, преодолевая упругое сопротивление фиксаторов.
|
|
4. Аналогично снимите правую боковую часть облицовки тоннеля пола.
|
|

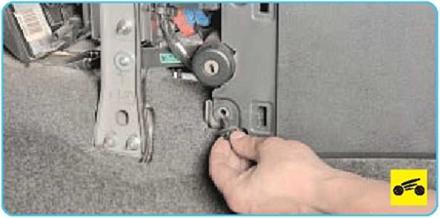

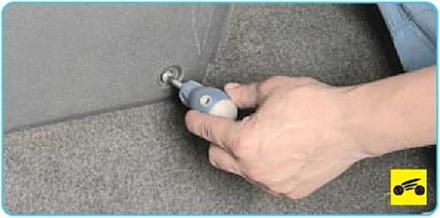

5. Выверните фиксатор пистона переднего нижнего крепления облицовки тоннеля пола с левой стороны...
|
|
6. ...и извлеките пистон.
7. Аналогично извлеките пистон переднего нижнего крепления облицовки тоннеля пола с правой стороны.
|
|
8. Выверните винты переднего верхнего крепления облицовки тоннеля пола с правой...
|
|
|
9. ...и левой стороны.
|

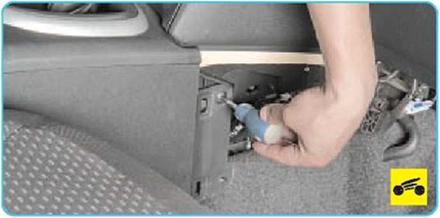

10. Выверните по одному винту заднего крепления облицовки тоннеля пола с обеих ее сторон.
|
|

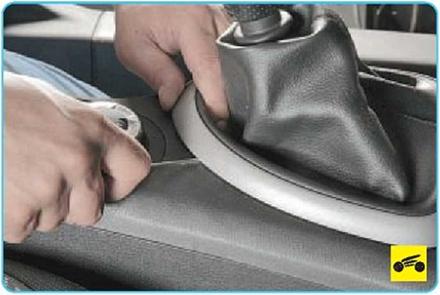

11. Аккуратно подденьте отверткой край рамки чехла рычага управления коробкой передач...
|
|
12. ...извлеките рамку из гнезда облицовки тоннеля пола,преодолевая упругое сопротивление ее фиксаторов, и поднимите чехол по рычагу.
|
|

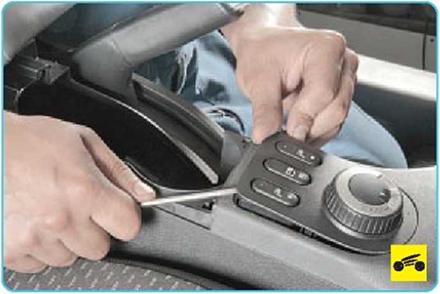

13. Аккуратно подденьте отверткой край блока переключателей...
|
|
14. ...и извлеките блок из гнезда в облицовке тоннеля пола, преодолевая упругое сопротивление его фиксаторов.
|
|

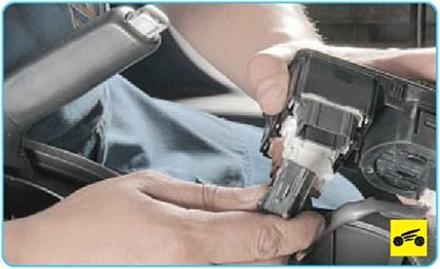

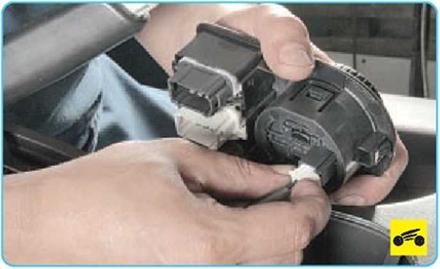

15. Нажав на фиксаторы, отсоедините колодки жгутов проводов от клавиши выключателя электрообогревателя правого переднего сиденья...
|
16. ...клавиши блокировки замков дверей... |
|
|
17. ...и клавиши выключателя электрообогревателя левого переднего сиденья.
|
|

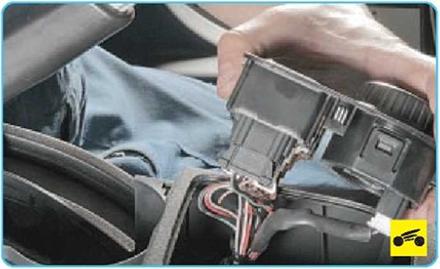

18. Нажмите на фиксатор колодки жгута проводов переключателя режимов работы трансмиссии...
|
|
19. ...отсоедините колодку от переключателя и снимите блок переключателей.
|
|

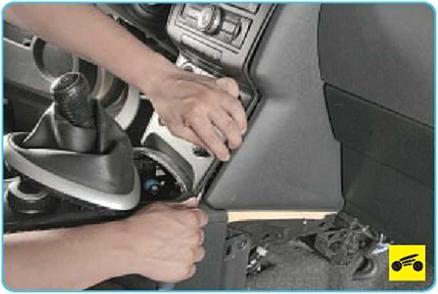

20. Аккуратно отожмите отверткой пружинные фиксаторы с правой стороны центральной накладки панели приборов в ее средней...
|
21. ...и нижней частях. |
|
|

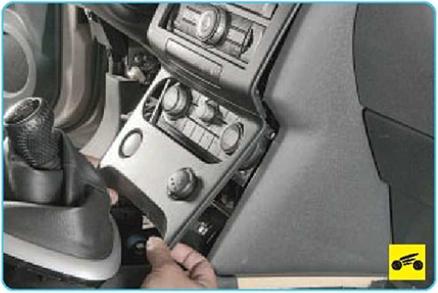

22. Отсоедините накладку от панели приборов...
|
23. ...и отведите ее немного назад. |
|
|

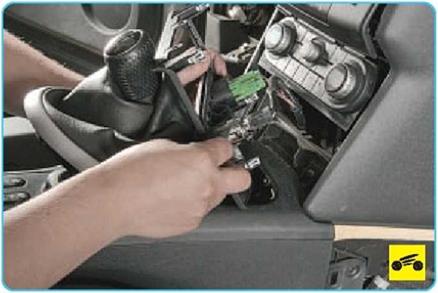

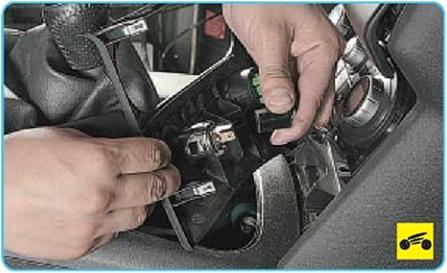

24. Нажмите на фиксатор колодки жгута проводов прикуривателя...
|
|
|

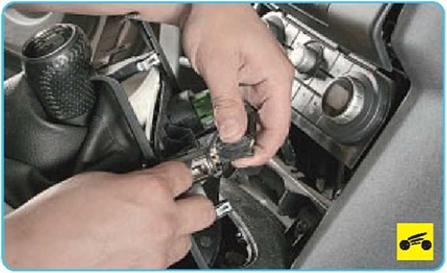

25. ...и отсоедините колодку
|

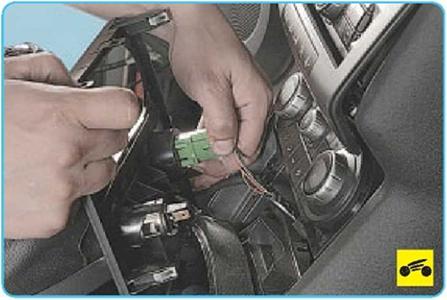

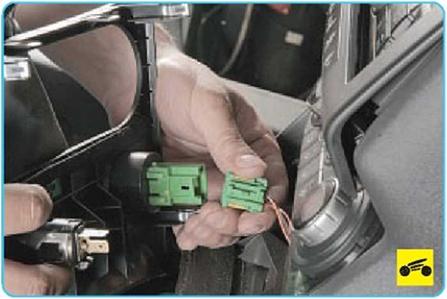

26. Нажмите на фиксатор колодки жгута проводов кнопки управления вентиляционной решеткой...
|
|
27. ...отсоедините колодку и снимите центральную накладку панели приборов.
|
|

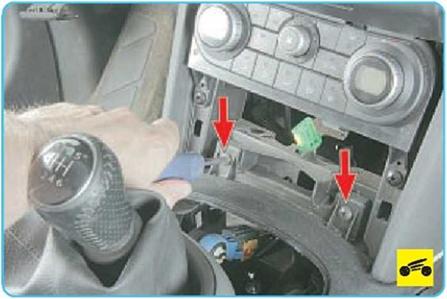

28. Выверните два винта крепления облицовки тоннеля пола к панели приборов...
|
|
29. ...и снимите облицовку
30. Установите облицовку тоннеля пола и все снятые детали в порядке, обратном снятию.
