Nissan Qashqai, Qashqai+2. ЗАМЕНА НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ
Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием.
1. Поднимите стекло и снимите обивку задней двери и влагозащитную пленку (см. «Снятие и установка обивки задней двери», с. 292).
2. Подденьте отверткой и отогните заглушку отверстия в панели двери, через которое открывается доступ к винту крепления заглушки наружной ручки замка.
|
|
3. Выверните винт крепления заглушки наружной ручки двери...
|
ПРИМЕЧАНИЕ
|
|
Так расположен болт крепления заглушки наружной ручки (для наглядности показано на снятом основании наружной ручки).
|
4. ...потяните на себя заглушку дверного замка и снимите заглушку.
|
5. Сдвинув ручку назад... |
6. ...извлеките ее из проемов в наружной панели двери.
|
7. Снимите задний.
|
|
8...и передний уплотнители ручки.
|
9 Сдвиньте основание наружной ручки и, выведя кронштейны основания из зацепления с упорами на панели двери...
8. ...протолкните фиксатор основания через проем в наружной панели двери.
|
|
9. Выведите основание наружной ручки из монтажного проема внутренней панели задней двери...
|
12. ...и разверните его. |
|
|

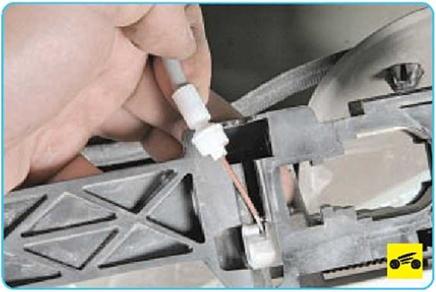

13. Отсоедините наконечник оболочки троса от кронштейна основания наружной ручки...
14. ...а наконечник троса от наружной ручки и снимите основание.
15. Установите наружную ручку и все детали в порядке, обратном снятию.
