Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА РЕШЕТКИ КОРОБА ВОЗДУХОПРИТОКА И ВОДООТВОДЯЩЕГО ЩИТКА
Решетку короба воздухопритока снимают при ее повреждении или для получения доступа к стеклоочистителю ветрового окна, а также при замене ветрового стекла.
Вам потребуются: отвертка с плоским лезвием, набор инструментов для снятия рычагов стеклоочистителя (см. «Замена рычагов стеклоочистителя ветрового окна», с. 312), а также ключ «на 10».
1. Снимите рычаги с валов поводков трапеции стеклоочистителя (см. «Замена рычагов стеклоочистителя ветрового окна», с. 312).
2.
Откройте капот и установите его на упор.
|
|
|

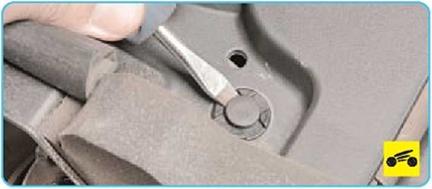

3. Поддев отверткой, выдвиньте фиксаторы...
4. ...и извлеките четыре пистона крепления решетки короба воздухопритока.
|
Так расположены пистоны крепления решетки короба воздухопритока.

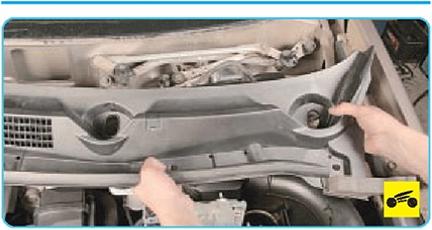

5. Отсоединив от кузова, приподнимите решетку короба воздухопритока...
|
|

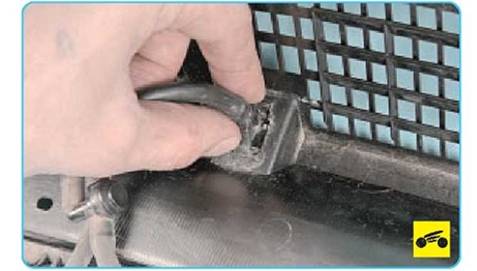

6. ...и разъедините шлангомывателя ветрового стекла.
|
|

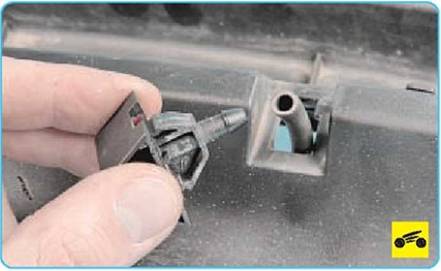

7. Сожмите фиксаторы жиклера омывателя ветрового стекла...
|
|
8. ...извлеките жиклер из отверстия в решетке в направлении ее наружной стороны...
|
|

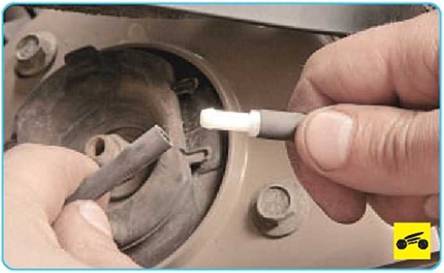

9. ...и отсоедините жиклер от шланга. ПРИМЕЧАНИЕ
|
|
Если при снятии сломался фиксатор, замените жиклер омывателя.
10. Аналогично снимите второй жиклер омывателя и снимите решетку короба возду- хопритока.
|
|

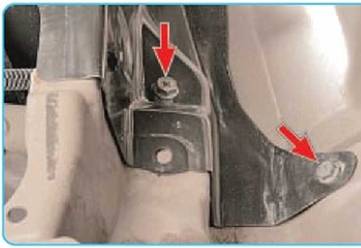

11. При необходимости выверните по два болта с каждой стороны бокового крепления водоотводящего щитка к крылу.
|
|

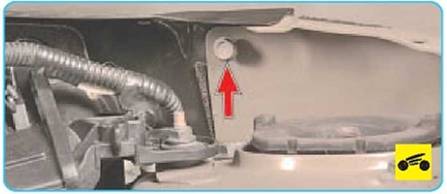

12. Выверните болт крепления водоотводящего щитка к кронштейну щита передка слева...
|
|
|
13. ...и справа.
|

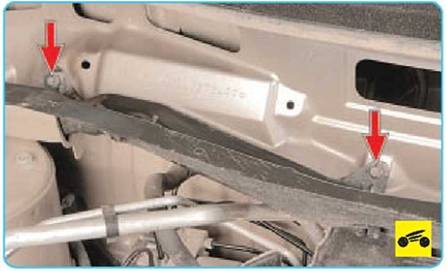

14. Выверните два болта крепления водоотводящего щитка к щиту передка справа...
|
|
|
15. ...и в центре.
16. Снимите водоотводящий щиток. |
17. Установите водоотводящий щиток, решетку короба воздухопритока и все детали в порядке, обратном снятию.
