Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА КЛАПАНА ПРОДУВКИ АДСОРБЕРА ДВИГАТЕЛЯ HR16DE, MR20DE

Вам потребуются: плоскогубцы, от­вертка с крестообразным лезвием.

1.    Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

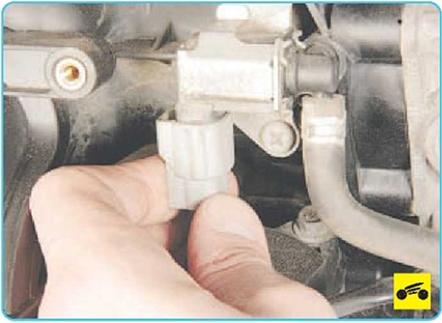

3.    Сожмите фиксатор колодки жгута прово­дов...

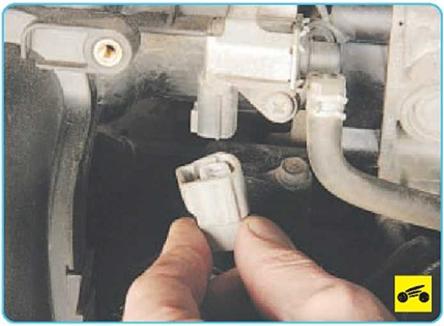

4.     ...и отсоедините колодку от разъема эле­ктромагнитного клапана.

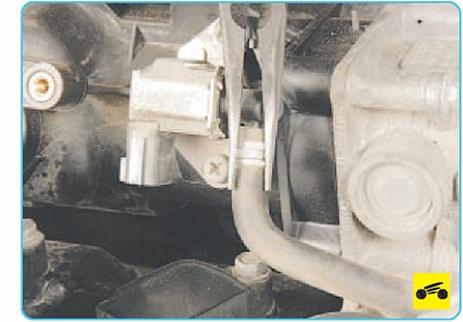

5.     Сожмите пассатижами отогнутые ушки хомута крепления шланга отвода паров топ­лива из адсорбера к клапану продувки, сдвиньте хомут по шлангу...

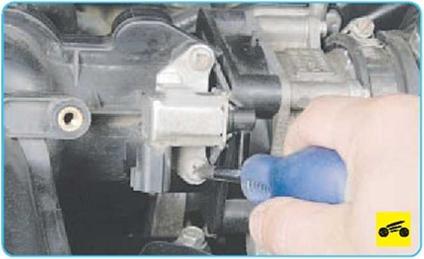

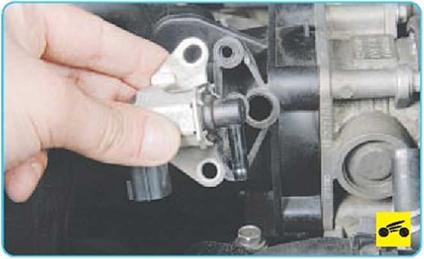

7. Выверните два винта крепления клапана продувки адсорбера к впускному коллектору...

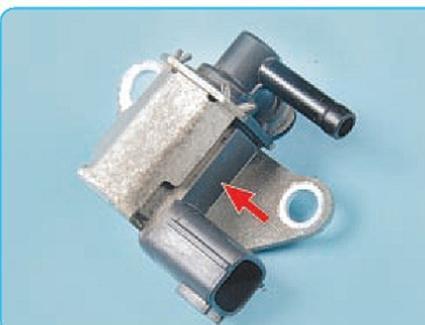

Так выглядит снятый с автомобиля электро­магнитный клапан продувки адсорбера. Об­ратите внимание на его маркировку, чтобы при замене установить такой же клапан.





9.     Для проверки присоедините к штуцеру шланга клапана измерительный прибор - ва­куумметр и создайте давление в клапане.



10.  Подсоедините к выводам клапана источ­ник постоянного тока напряжением 12 В - кла­пан должен открыться, а давление - исчез­нуть. В противном случае замените клапан.



При отсутствии вакуумметра воспользуйтесь резиновой грушей.

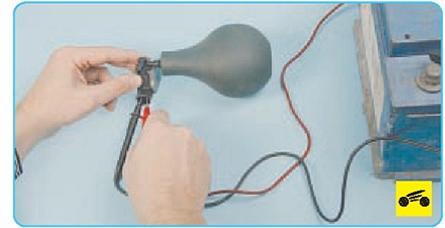

Для проверки присоедините сжатую резино­вую грушу к штуцеру клапана, который встав­лен в отверстие впускного коллектора...





ПРИМЕЧАНИЕ



...затем подсоедините к выводам клапана источник постоянного тока напряжением 12 В - клапан должен открыться, а резиновая груша - расправиться. Если этого не произо­шло, замените клапан.


11.   Установите клапан и снятые детали в по­рядке, обратном снятию.
