Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКОВ ДВИГАТЕЛЯ HR16DE, MR20DE



Вам потребуется отвертка с плоским лезвием.

Брызговики двигателя, расположенные в моторном отсеке впереди снизу (рис. 5.7) и по бокам, предохраняют подкапотное про­странство от загрязнения и не являются сило­вой защитой картера двигателя.

Снимают брызговики двигателя при их по­вреждении или для обеспечения доступа к уз­лам и агрегатам снизу автомобиля при прове­дении ремонта и технического обслуживания.

ПРИМЕЧАНИЕ

Работы по снятию брызговиков и защиты картера двигателя (при ее наличии на авто­мобиле) удобнее выполнять на подъемнике или смотровой канаве.

Для снятия переднего и заднего брызго­виков двигателя выполните следующее.

1.     Установите автомобиль на подъемник или смотровую канаву

2.     Снимите защиту картера двигателя (если установлена).

3.     Поддевая отверткой фиксаторы (7 шт.) пистонов крепления заднего брызговика дви­гателя, извлеките пистоны из отверстий.





Рис. 5.7. Места крепления брызговиков двигателя:

1 - передний брызговик; 2 - задний брызговик





4.      Снимите задний брызговик двигателя.

5.      Аналогично извлеките четыре пистона крепления переднего брызговика двигателя и снимите брызговик.

6.      Установите брызговики в порядке, обрат­ном снятию.

Для снятия боковых брызговиков двига­теля выполните следующее.

1.      Установите автомобиль на подъемник или смотровую канаву.

2.      Снимите переднее колесо со стороны предполагаемой замены.

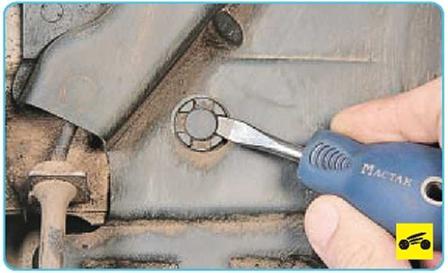

3.      Подденьте отверткой фиксатор пистона крепления бокового брызговика двигателя...

ПРИМЕЧАНИЕ









4.     ...и извлеките пистон из отверстия. Ана­логично извлеките остальные пистоны.

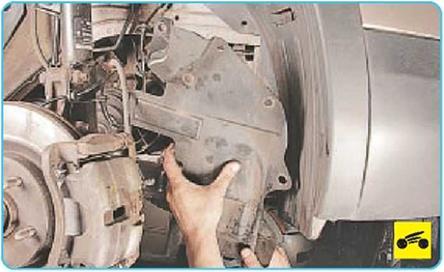

5.     Снимите боковой брызговик двигателя.

6.     Аналогично снимите боковой брызговик двигателя с другой стороны.

7.     Установите брызговики двигателя в по­рядке, обратном снятию.
