Nissan Tiida. Электросхемы - часть 8

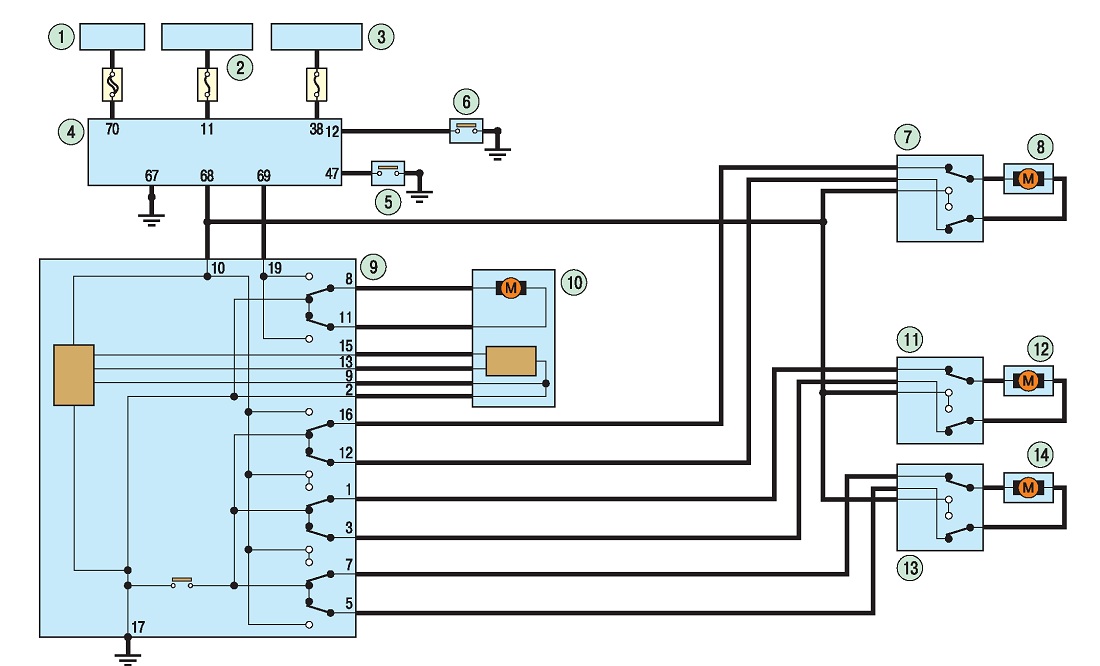

Схема 19. Электростеклоподъемники: 1 - аккумуляторная батарея; 2 - ключ зажигания в положении АСС или ON; 3 - ключ зажигания в положении ON или START; 4 - блок управления электрооборудованием кузова; 5 - выключатель замка двери водителя; 6 - выключатель замка двери переднего пассажира; 7 - центральный замок; 8 - моторедуктор стеклоподъемника передней пассажирской двери; 9 - центральный блок управления стеклоподъемниками; 10 - моторедуктор стеклоподъемника двери водителя; 11 - клавиша управления стеклоподъемником задней левой двери; 12 - моторедуктор стеклоподъемника задней левой двери; 13 - клавиша управления стеклоподъемником задней правой двери; 14 - моторедуктор стеклоподъемника задней правой двери

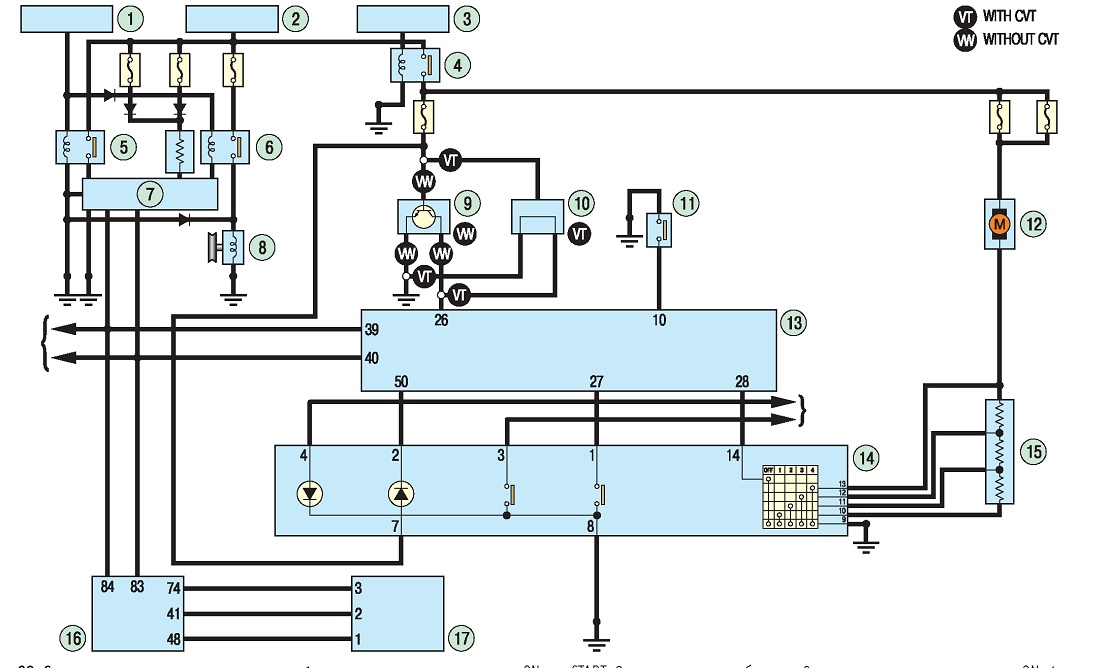

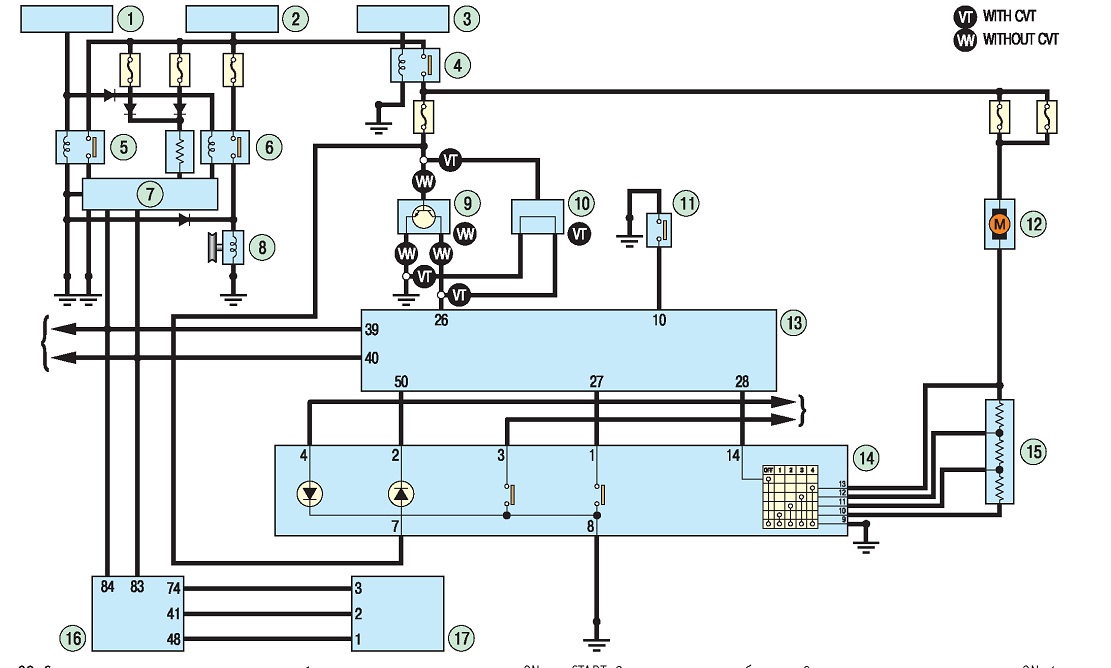

Схема 20. Система кондиционирования воздуха: 1 - ключ зажигания в положении ON или START; 2 - аккумуляторная батарея; 3 - ключ зажигания в положении ON; 4 - реле электровентилятора радиатора системы охлаждения двигателя; 5 - выключатель реле зажигания; 6 - реле системы отопления, кондиционирования и вентиляции; 7 - монтажный блок в моторном отсеке; 8 - компрессор кондиционера; 9, 10 - усилитель управления температурой; 11 - выключатель кондиционера; 12 - электродвигатель вентилятора радиатора системы охлаждения двигателя; 13 - блок управления электрооборудованием кузова; 14 - блок управления системой отопления, кондиционирования и вентиляции салона; 15 - дополнительное сопротивление электровентилятора радиатора системы охлаждения двигателя; 16 - ЭБУ двигателя; 17 - датчик давления хладагента
