Nissan Tiida. ЗАМЕНА ДАТЧИКОВ ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕС

ПРИМЕЧАНИЕ

Замена датчиков показана па примере колес с левой стороны автомобиля. Датчики с правой стороны заменяют аналогично.

Вам потребуются: отвертка с плоским лезвием, пассатижи.





Датчик частоты вращения переднего колеса установлен в отверстие поворотно­го кулака передней подвески и снимается в сборе со жгутом проводов.

Для его замены выполните следующие операции.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Включите I передачу (переведите се­лектор автоматической коробки передач в положение «Р»), установите под задние колеса противооткатные упоры («башма­ки»), ослабьте гайки крепления переднего колеса, приподнимите переднюю часть ав­томобиля, установите ее на надежные опо­ры и снимите соответствующее колесо.

3.     Снимите подкрылок переднего колеса (см. «Снятие и установка подкрылков колес», с. 224).













5.     ...и извлеките датчик из отверстия ку­лака.

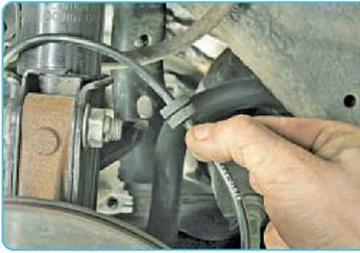

6.     Снимите держатель провода датчика частоты вращения переднего колеса из па­за заднего...

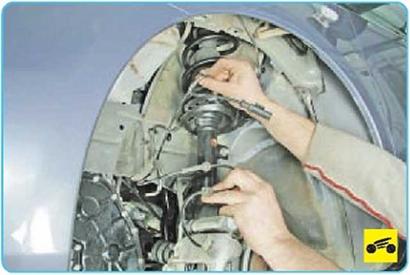

7.     ...и переднего кронштейнов на амор- тизаторной стойке передней подвески.

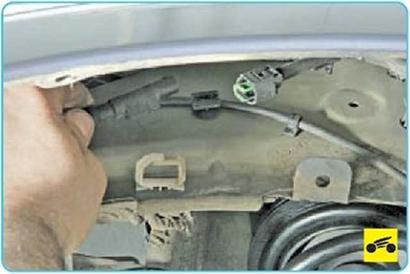

8.     Извлеките держатель провода датчика частоты вращения переднего колеса из па­за кронштейна кузова.

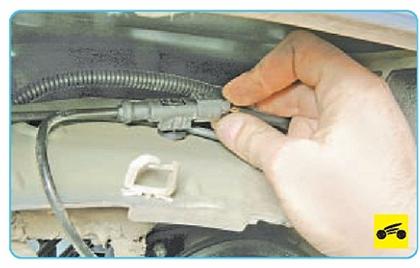

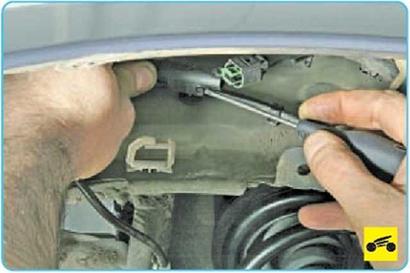

9.     Отожмите фиксатор колодки жгута проводов...

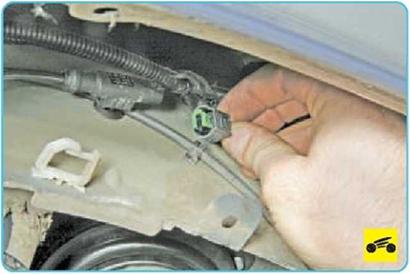

11.    Подденьте колодку провода датчика частоты вращения переднего колеса...





12.    ...и снимите колодку с держателя на кузове.





13.    Извлеките держатель провода из от­верстия в кузове.





15.Установите датчик частоты вращения переднего колеса и все детали в порядке, обратном снятию.

Датчик частоты вращения заднего ко­леса установлен в отверстии щита тормоз­ного механизма заднего колеса. Для его замены выполните следующие операции.

Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.      Включите I передачу (переведите се­лектор автоматической коробки передач в положение «Р»), установите под передние колеса противооткатные упоры («башма­ки»), ослабьте гайки крепления заднего ко­леса, приподнимите заднюю часть автомо­биля, установите ее на надежные опоры и снимите соответствующее колесо.

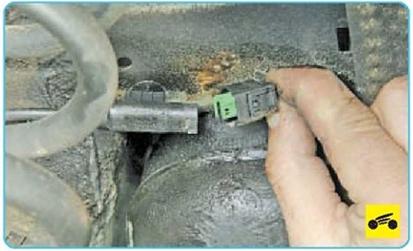

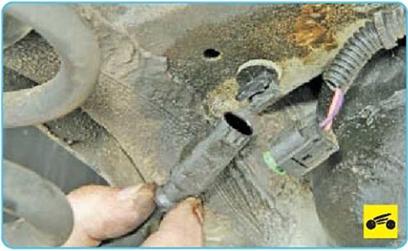

5.      Снимите колодку жгута проводов дат­чика частоты вращения колес с держателя на основании кузова.

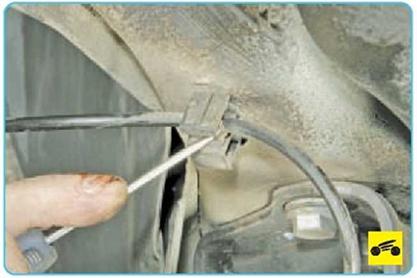

6.     Разожмите держатель провода датчи­ка частоты вращения заднего колеса...

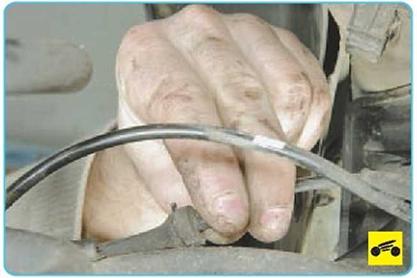

8.     Снимите держатели провода датчика частоты вращения заднего колеса из пазов кронштейнов на балке...













11.Извлеките датчик из отверстия в тор­мозном щите.

12.Установите датчик частоты вращения заднего колеса и все снятые детали в по­рядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Если при движении автомобиля после заме­ны датчика частоты вращения колеса не гас­нет сигнализатор неисправности антиблоки- ровочной системы тормозов, обратитесь на сервисную станцию для диагностики ABS.
