Nissan Tiida. БАМПЕРЫ
Nissan Tiida. СНЯТИЕ, РАЗБОРКА И УСТАНОВКА ПЕРЕДНЕГО БАМПЕРА
Вам потребуются: ключ на «10», торцовые головки «на 10», «на 14», «на 17», отвертки с плоским и крестообразным лезвием.
1. Откройте капот и установите его на упор.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя», с. 65).
|
|
4. Подденьте отверткой, выдвиньте фиксаторы пистонов...
|
|
5. ...и извлеките пистоны крепления верхней поперечины рамки радиатора и воздузаборника.
|
|
|

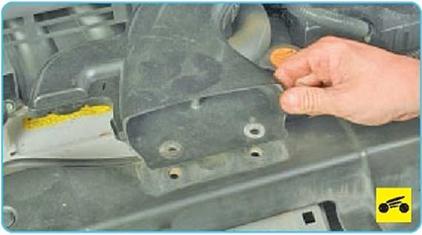

6. Приподнимите воздухозаборник вверх...
|

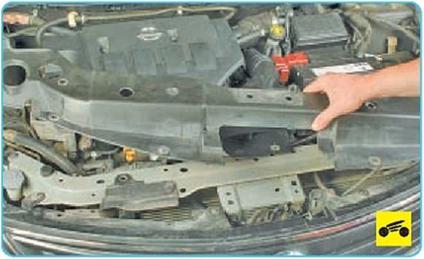

7. ...и снимите накладку верхней поперечины рамки радиатора.
|
|

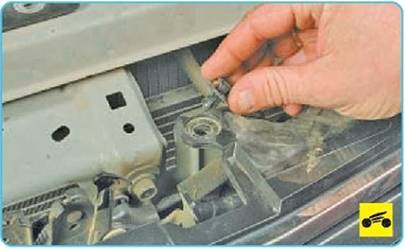

8. Подденьте отверткой, выдвиньте фиксаторы пистонов...
|
|
9.
...и извлеките пистоны крепления бампера к верхней поперечине рамки радиатора.
Так расположены пистоны крепления бампера к верхней поперечине рамки радиатора.

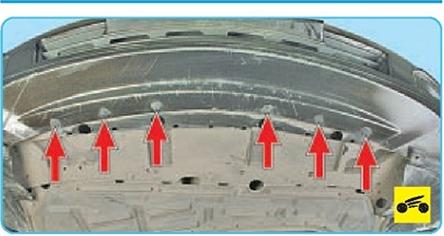

10. Подденьте отверткой, выдвиньте фиксаторы пистонов и извлеките пистоны нижнего крепления бампера.
11. Снимите подкрылок переднего колеса
(см. «Снятие и установка подкрылков колес», с. 224).
12. Выверните болты крепления переднего бампера к крылу слева и справа.
|
|

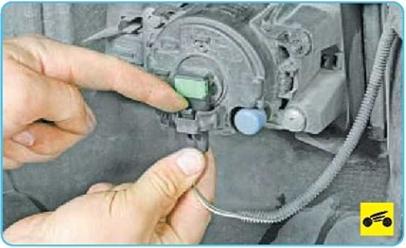

13. Отожмите
фиксатор и отсоедините колодку жгута проводов от противотуманной фары.
14. Сдвигая бампер вперед, отсоедините его боковины от держателей (по два с каждой стороны) и отведите бампер от кузова.
|
|
15. Подденьте фиксатор наконечника шланга жиклеров омывателя фар...
|
16. ...снимите фиксатор... |
|
|

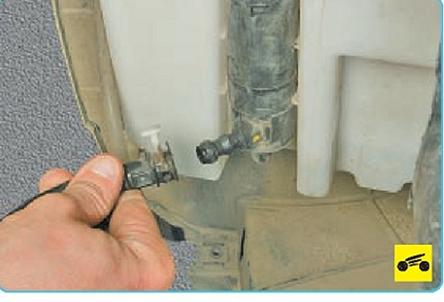

17. ...и наконечник шланга со штуцера электронасоса омывателя.
|

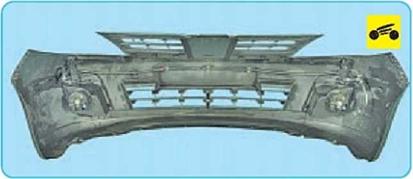

18. Снимите бампер. |
|
|
|
19. Снимите верхний...
|

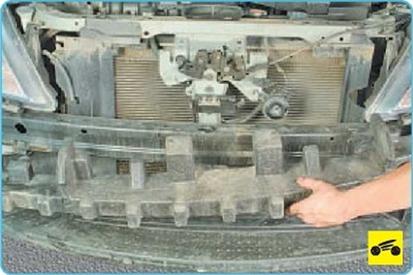

20. ...и нижний энергопоглощающие элементы.
|
|
21. Поддев отверткой, выдвиньте фиксаторы двух пистонов крепления облицовок рамки радиатора к усилителю бампера и извлеките пистоны.
|
|

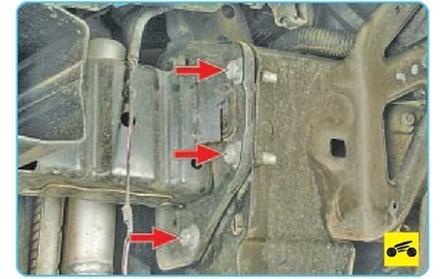

22. Выверните с каждой стороны по три болта крепления верхнего усилителя переднего бампера...
|
23. ...и по одной гайке. |
|
|
24. Снимите верхний усилитель переднего бампера.
|
|

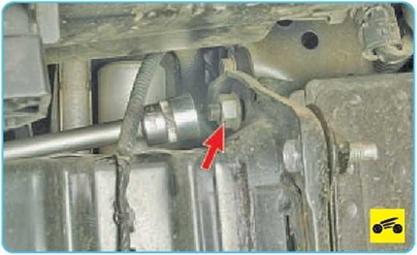

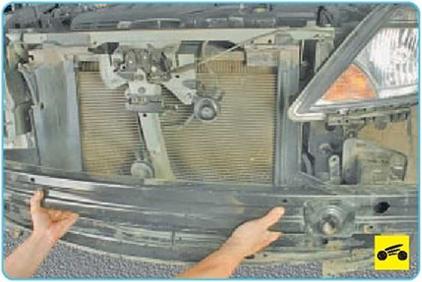

25. Отверните по две гайки крепления нижнего усилителя переднего бампера с каждой стороны...
|
|
26. ...и снимите нижний усилитель бампера.
|
|

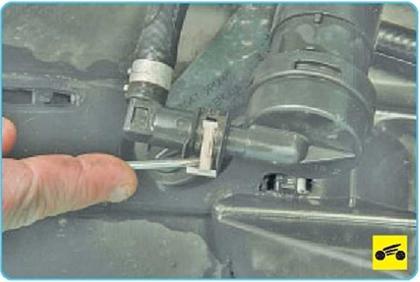

27. Подденьте фиксатор наконечника шланга жиклеров омывателя фар...
|
28. ...снимите фиксатор. |
|
|

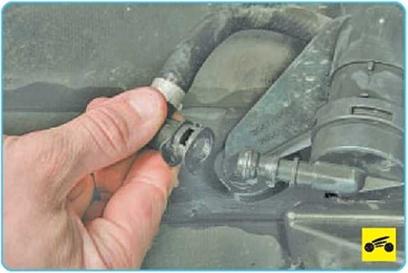

29. ...и наконечник шланга со штуцера омывателя фар.
|
|
30. Аналогично снимите наконечник шланга со второго штуцера омывателя фар.

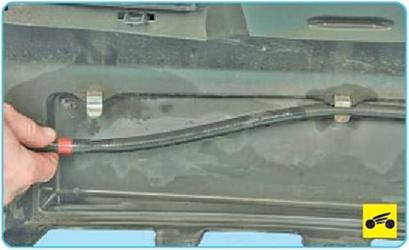

31. Извлеките шланг жиклеров омывателя фар из держателей на бампере и снимите шланг.
|
|
|

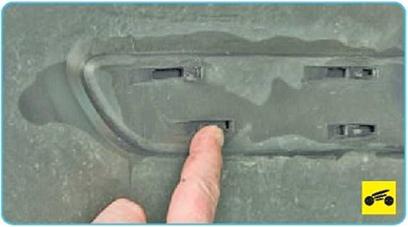

32. Отожмите фиксаторы...
|
33. ...и снимите декоративную накладку бампера.
|

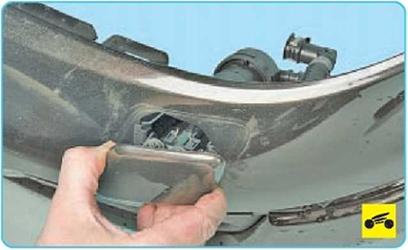

34. Потяните на себя декоративную крышку омывателя... |
|
|
|
35. ...отожмите фиксаторы ее крепления...
|
|
36. ...и снимите крышку.
|
37. Отверткой отожмите фиксаторы крепления омывателя фар к бамперу...
|
|

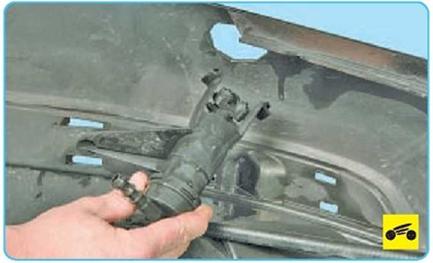

38. ...и снимите омыватель.
39. Снимите противотуманную фару (см. «Замена противотуманной фары», с. 212).
|
|

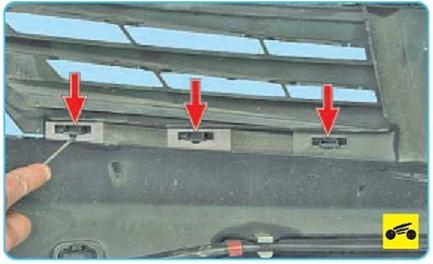

40. Отожмите с каждой стороны по три фиксатора крепления облицовки радиатора...
|
41. ...и снимите облицовку. |
|

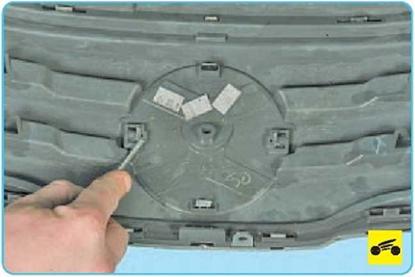

42. Отожмите четыре фиксатора... |
|

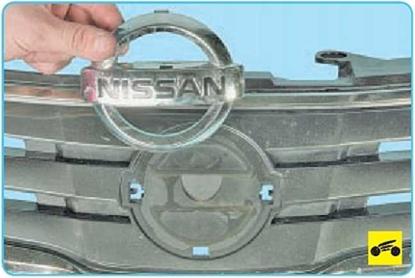

43. ...и снимите эмблему. |
|
|
44. Установите передний бампер и все снятые детали в порядке, обратном снятию.
