Nissan Tiida. АВТОМОБИЛЬНАЯ АУДИОСИСТЕМА

Аудиосистема автомобиля состоит из го­ловного устройства, установленного в цен­тральной части панели приборов, широко­полосных динамиков в передних дверях и задних дверях, высокочастотных динами­ков на передних стойках кузова (в зависи­мости от комплектации) и антенны на кры­ше автомобиля.

СНЯТИЕ И УСТАНОВКА ГОЛОВНОГО УСТРОЙСТВА АУДИОСИСТЕМЫ

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите центральную накладку с па­нели приборов (см. «Снятие и установка па­нели приборов», с. 247).

3.    Выверните четыре винта.

4.    Выведите головное устройство аудио­системы на длину подсоединенных к ней жгутов проводов.

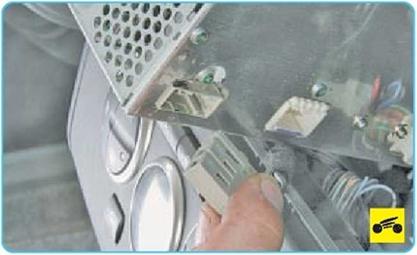

5.     Отожмите фиксатор колодки жгута проводов и отсоедините колодку от левого разъема аудиосистемы.

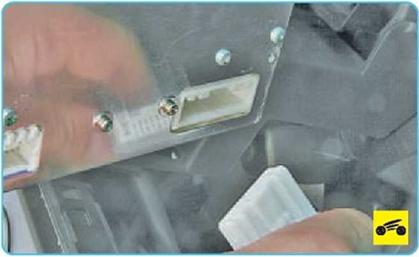

6.     Аналогично отсоедините колодку жгу­та проводов от правого разъема аудиоси­стемы.

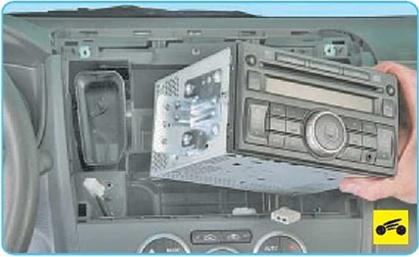

7.     Снимите головное устройство аудио­системы с автомобиля.

8.     Установите головное устройство аудио­системы в порядке, обратном снятию.

Nissan Tiida. СНЯТИЕ И УСТАНОВКА ДИНАМИКОВ АУДИОСИСТЕМЫ

Вам потребуются: отвертки с кресто­образным и плоским лезвием.

Для снятия широкополосного динами­ка передней двери выполните следующие операции.

ПРИМЕЧАНИЕ

Работа показана на примере левой двери ав­томобиля. Динамик правой двери снимают и устанавливают аналогично.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Снимите облицовку передней двери

(см. «Снятие и установка облицовки перед­ней двери», с. 231).

5.

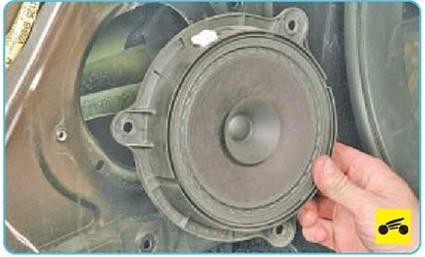

...и снимите его.

6.    Установите динамик в порядке, обрат­ном снятию.

Для снятия широкополосного динамика задней двери выполните следующие операции.

ПРИМЕЧАНИЕ

Работа показана на примере левой двери ав­томобиля. Динамик правой двери снимают и устанавливают аналогично.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите облицовку задней двери (см. «Снятие и установка облицовки задней двери», с. 236).

3.

Сожмите фиксатор колодки проводов и отсоедините колодку от динамика.

5.     ...и снимите динамик.

6.     Установите широкополосный динамик в порядке, обратном снятию.

Для снятия высокочастотного динамика выполните следующие операции.

ПРИМЕЧАНИЕ

Работа показана на левой передней стойке ку­зова автомобиля. Динамике правой передней стойки снимают и устанавливают аналогично.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Снимите облицовку передней стойки кузова (см. «Снятие и установка облицовок салона», с. 253)

3.     Сожмите фиксатор колодки проводов и отсоедините колодку от высокочастотно­го динамика.

4.     Выверните винт крепления высокочас­тотного динамика и снимите динамик.

5.     Установите снятые детали в порядке, обратном снятию.
