Nissan Tiida. КОМБИНАЦИЯ ПРИБОРОВ



Расположение приборов и сигнализато­ров в комбинации приборов показано на рис. 1.8.

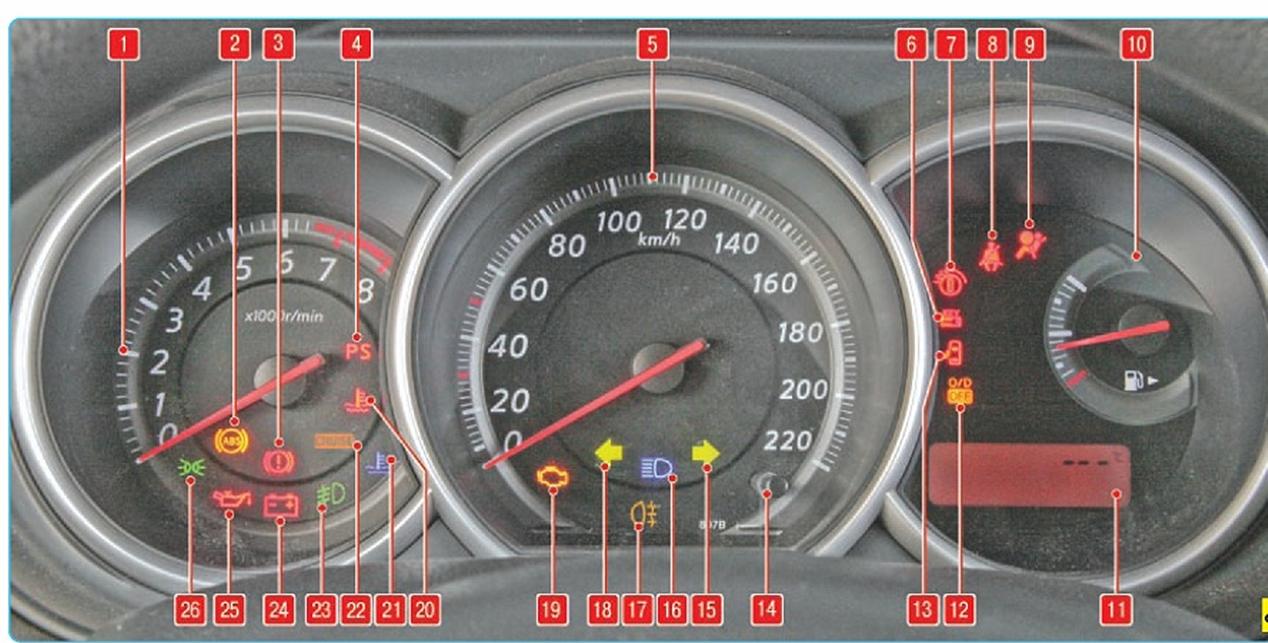

Рис. 1.8. Комбинация приборов

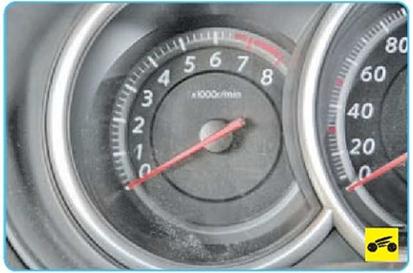

1 - тахометр показывает частоту враще­ния коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,2. Для того чтобы узнать частоту вращения коленчатого вала в мин-1, нужно показания тахометра умножить на 1000. Красная зо­на - опасный для двигателя режим.

2     - сигнализатор неисправности ан- тиблокировочной системы тормозов (ABS). Сигнализатор загорается при вклю­чении зажигания, после пуска двигателя гаснет. Горение сигнализатора при работа­ющем двигателе указывает на неисправ­ность антиблокировочной системы.

3     - сигнализатор включения стояноч­ного тормоза и аварийного состояния тормозной системы загорается при вклю­чении зажигания и гаснет после пуска дви­гателя. Постоянное горение сигнализатора при включенном зажигании или работаю­щем двигателе может свидетельствовать о включении стояночного тормоза или о па­дении уровня тормозной жидкости ниже метки «МIN>> в бачке главного цилиндра тормозной системы.

4     - сигнализатор неисправности сис­темы электроусилителя рулевого управ­ления загорается при включении зажига­ния и гаснет после пуска двигателя. Горение сигнализатора при работающем двигателе указывает на неисправность системы.

 5     - спидометр индукционного типа по­казывает, с какой скоростью в данный мо­мент движется автомобиль. Шкала програ­дуирована от 0 до 220 км/ч

6     - сигнализатор системы Intelligent Key. Горение сигнализатора зеленым све­том указывает на то, что выключатель (за­мок) зажигания разблокирован, горение сигнализатора красным светом указывает о невозможности повернуть ключ в выклю­чателе (замке) зажигания. Мигание сигна­лизатора красным светом указывает на то, что ключ находится не в автомобиле. Мига­ние сигнализатора зеленым светом указы­вает на разряд батарейки.

7   - сигнализатор блокировки системы Intelligent Key. Сигнализатор мигает, если ключ в выключателе (замке) зажигания нахо­дится в положении «I»; сигнализатор гаснет, если ключ перевели в другое положение.

8         - сигнализатор непристегнутых ремней безопасности водителя и пе­реднего пассажира загорается при вклю­чении зажигания, гаснет после пристегива­ния ремней безопасности водителя и пе­реднего пассажира.

9   - сигнализатор неисправности сис­темы подушек безопасности. Загорает­ся примерно на семь секунд каждый раз по­сле поворота ключа зажигания в положение «ON». Кроме этого он загорается при воз­никновении неисправности в системе по­душек безопасности.

10    - указатель уровня топлива. Пере­мещение стрелки к красной зоне на указа­теле указывает на необходимость заправки во избежание перебоев в работе двигателя.

11    - одометр (см. «Бортовой компью­тер», с. 21).

12    - сигнализатор блокировки вклю­чения повышающей передачи (на авто­мобиле, оборудованном автоматической коробкой передач). Сигнализатор загорает­ся после включения понижающей передачи.

13    - сигнализатор незакрытых две­рей. Включение сигнализатора указывает на то, что боковые двери автомобиля от­крыты или неплотно закрыты








14    - клавиша «TRIP» бортового компью­тера (см. «Бортовой компьютер», с. 21).

15    - сигнализатор включения правого указателя поворота загорается мигаю­щим светом при включении правого указа­теля поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой сви­детельствует о перегорании лампы в ка­ком-либо указателе правого поворота. Ес­ли сигнализатор не загорается или горит постоянно, значит, возникла неисправность электрических цепей указателей поворота.

16    - сигнализатор включения дальнего света фар.

17    - сигнализатор включения заднего противотуманного фонаря.

18    - сигнализатор включения левого указателя поворота загорается мигаю­щим светом при включении левого указате­ля поворота (синхронно с ним). Мигание




сигнализатора с удвоенной частотой свиде­тельствует о перегорании лампы в ка­ком-либо указателе левого поворота. Если сигнализатор не загорается или горит по­стоянно, то это указывает на неисправность электрических цепей указателей поворота.

19     - сигнализатор неисправности си­стемы управления двигателем загорает­ся при включении зажигания и гаснет после пуска двигателя.

ПРИМЕЧАНИЕ

Горение сигнализатора при работающем двигателе свидетельствует о неисправности системы управления двигателем. Это не оз­начает, что двигатель надо немедленно ос­тановить: система управления двигателем переходит на аварийные режимы, позволяю­щие двигателю работать в условиях, близких к нормальным. Однако причину неисправно­сти надо постараться устранить как можно быстрее, так как длительная эксплуатация автомобиля с горящим сигнализатором мо­жет привести к увеличению расхода топли­ва, ухудшению тяговых характеристик авто­мобиля и к поломкам двигателя.

20     - сигнализатор повышенной темпе­ратуры двигателя. Горение сигнализатора указывает на перегрев двигателя, останови­тесь и дайте двигателю остыть, проверьте причины загорания сигнализатора (см. «Проверка системы охлаждения», с. 47).

21     - сигнализатор пониженной тем­пературы двигателя. Горение сигнализа­тора синим светом указывает на недоста­точный прогрев двигателя.

22     - сигнализатор включения систе­мы круиз-контроля.

23     - сигнализатор включения перед­них противотуманных фар.

24     - сигнализатор разряда аккумуля­торной батареи загорается при включении зажигания и гаснет после пуска двигателя. Если сигнализатор не гаснет или загорает­ся во время работы двигателя, это свиде­тельствует о повышенном или пониженном токе зарядки аккумуляторной батареи.

25     - сигнализатор аварийного паде­ния давления масла в двигателе загора­ется при включении зажигания и гаснет че­рез несколько секунд. Если сигнализатор не гаснет или загорается во время работы двигателя, значит, давление масла в систе­ме смазки двигателя недостаточно для его нормальной работы.

26     - сигнализатор включения габа­ритных огней.
