Nissan Skyline (V35). ПЛАФОНЫ ОСВЕЩЕНИЯ ПОРОГА

ОПИСАНИЕ СИСТЕМЫ

Плафоны загораются при открывании дверей водителя, переднего пассажира, задних левой и правой дверей (выключатели дверей в состоянии ON). Если закрыть двери (выключатели дверей в состоянии OFF), плафоны гаснут.

ЭЛЕКТРОСХЕМА

СТАНДАРТНЫЕ НАПРЯЖЕНИЯ ВХОДНЫХ/ВЫХОДНЫХ СИГНАЛОВ ВСМ

ЗАМЕНА ЛАМП

1. Отсоедините минусовой кабель аккумулятора.

2. Снимите плафон освещения порога (см. ниже).

3. Снимите лампу.

Лампа плафона освещения порога: 12V, 5 Вт

Внимание: Перед заменой лампы

обязательно отсоедините минусовой кабель аккумулятора.

СНЯТИЕ И УСТАНОВКА

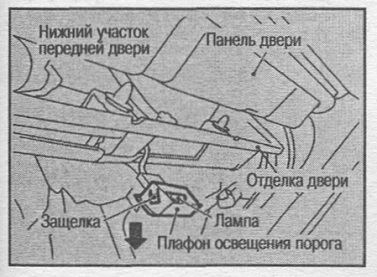

1. Снимите зажимы с нижней стороны отделки двери (5 шт.) и оттяните нижнюю сторону отделки.

2. Отсоедините разъем от плафона.

3. Нажмите на защелку, установленную с обратной стороны плафона, потяните плафон на себя и снимите его.

Nissan Skyline (V35). ПОДСВЕТКА ЯЩИКА ДЛЯ ПЕРЧАТОК

СНЯТИЕ И УСТАНОВКА

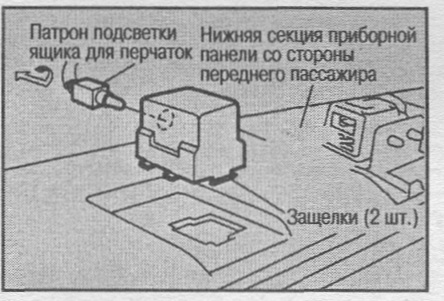

 1. Снимите нижнюю секцию приборной панели (см. гл. КУЗОВ).

2. Поверните патрон против часовой стрелки и снимите его.

Лампа подсветки ящика для перчаток: 12V, 1,4 Вт



Nissan Skyline (V35). ПОДСВЕТКА ПРИКУРИВАТЕЛЯ

СНЯТИЕ И УСТАНОВКА

1. Снимите правую боковую секцию

- приборной панели (см. гл. КУЗОВ).

2. Разведите защелки (3 шт.) и снимите патрон.

Лампа подсветки прикуривателя: 12V, 1,4 Вт

Внимание: Лампа заменяется вместе с кольцом подсветки в сборе.



Nissan Skyline (V35). ПОДСВЕТКА ПЕПЕЛЬНИЦЫ

СНЯТИЕ И УСТАНОВКА

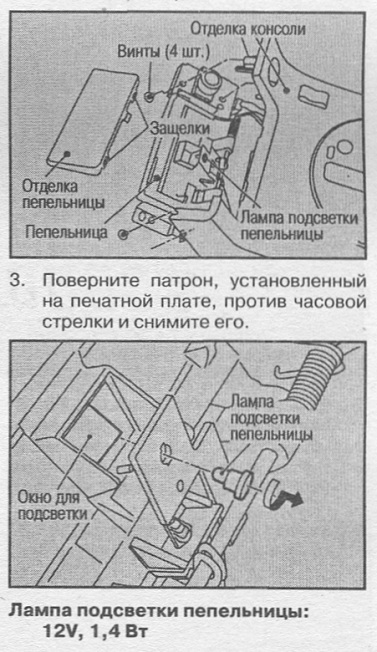

1. Снимите отделку консоли (рычага селектора АКП) (см. гл. КУЗОВ).

2. При помощи отвертки освободите защелки (2 шт.).

Nissan Skyline (V35). ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА

ЗАМЕНА ЛАМП, СНЯТИЕ И УСТАНОВКА

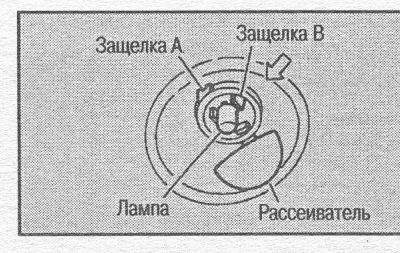

 1. Разведите защелку А и снимите рассеиватель.

2. Нажмите на защелку В в направлении стрелки (показанной на рисунке) и снимите плафон.

3. Отсоедините разъем от патрона. Лампа плафона освещения багажника: 12V, 3,4 Вт
