Nissan Skyline (V35). ПРОТИВОТУМАННЫЕ ФАРЫ
ОПИСАНИЕ СИСТЕМЫ
Используются галогенные лампы, одновременно служащие для дальнего света фар
и противотуманных фар.

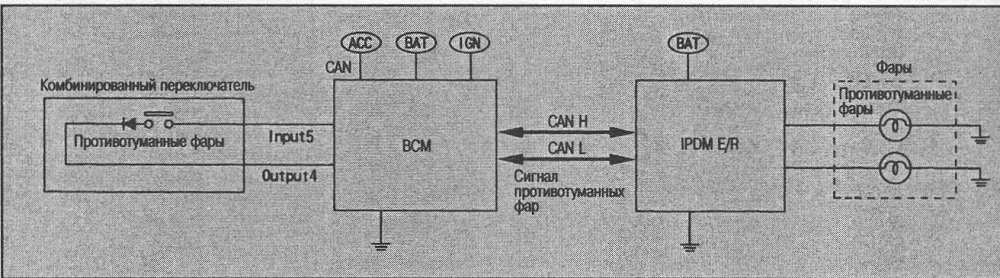

УСТРОЙСТВО СИСТЕМЫ
Если установить переключатель наружных осветительных приборов в положение включения противотуманных фар, модуль ВСМ по шине CAN передает сигнал включения реле противотуманных фар блоку IPDM E/R. Блок IPDM E/R включает реле противотуманных фар и реле передних и задних габаритных фонарей.
ОПИСАНИЕ РАБОТЫ

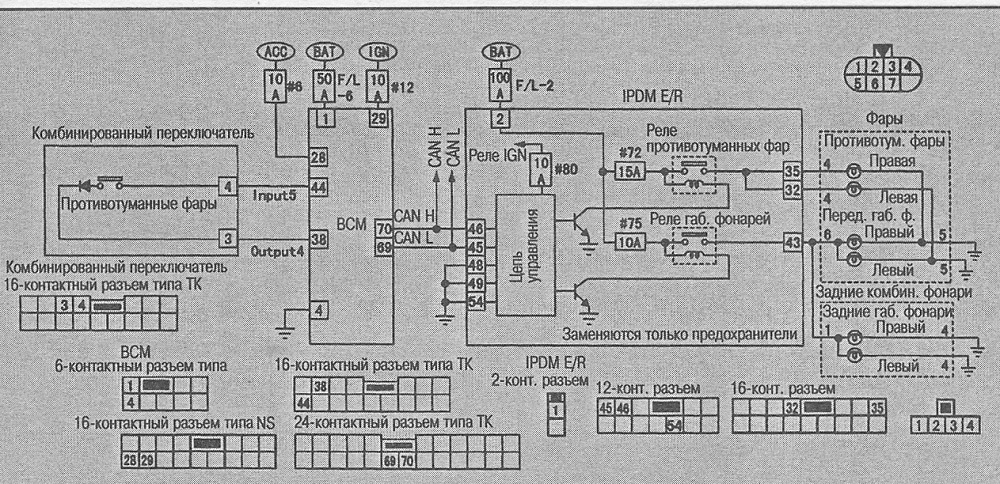

ЭЛЕКТРОСХЕМА
От контакта №44 ВСМ на контакт №4
комбинированного переключателя постоянно подается напряжение (Input 5).
Если установить комбинированный переключатель в положение включения
противотуманных фар, то
от контакта №3 комбинированного переключателя на контакт №38 ВСМ поступает напряжение (Output 4). ВСМ распознает это сигнал как включение противотуманных фар и по шине CAN посылает сигнал включения реле противотуманных фар и
реле передних и задних габаритных фонарей блоку
IPDM E/R.
После получения сигнала блок IPDM E/R включает реле противотуманных фар
и реле передних и задних габаритных фонарей.
ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ
ЭЛЕКТРОСХЕМА
• От контакта №44 ВСМ на контакт №4
комбинированного переключателя постоянно подается напряжение (Input 5).
• Если установить комбинированный переключатель в положение включения
заднего противотуманного фонаря, от контакта №10 комбинированного
переключателя на контакт №37 поступает напряжение (Output 3). ВСМ
распознает это сигнал как включение заднего про-
тивотуманного фонаря и включает задний
противотуманный фонарь, а по шине CAN посылает сигнал включения
индикатора заднего противотуманного фонаря блоку управления комбинацией
приборов.
Когда поступает сигнал включения индикатора заднего противотуманного
фонаря, блок управления комбинацией приборов включает индикатор.

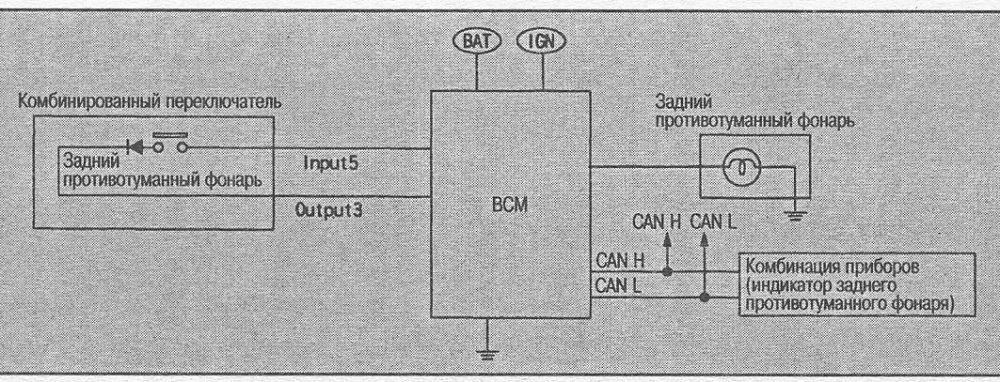

УСТРОЙСТВО СИСТЕМЫ
Если установить переключатель наружных осветительных приборов в положение включения заднего противотуманного фонаря, модуль ВСМ включает задний противотуманный фонарь и индикатор заднего противотуманного фонаря на комбинации приборов.
ФОНАРИ СИГНАЛА ПОВОРОТА/АВАРИЙНОЙ СИГНАЛИЗАЦИИ ОПИСАНИЕ СИСТЕМЫ
УСТРОЙСТВО СИСТЕМЫ
РАБОТА ФОНАРЕЙ СИГНАЛА ПОВОРОТА (ПРАВЫЙ ПОВОРОТ)
Если установить комбинированный переключатель в положение правого
поворота, ВСМ выдает мигающий сигнал правым фонарям сигнала поворота.
РАБОТА АВАРИЙНОЙ СИГНАЛИЗАЦИИ
Если установить выключатель аварийной сигнализации
в положение ON, ВСМ выдает мигающий сигнал правым и левым фонарям
сигнала поворота.
ИНДИКАТОРЫ СИГНАЛА ПОВОРОТА И ЗВУКОВОЙ СИГНАЛ ПОВОРОТА
Когда включаются фонари сигнала поворота или
аварийная сигнализация, блок управления комбинацией приборов по шине CAN
получает сигнал. По этому сигналу блок выдает звуковой сигнал,
синхронизированный с сигналом поворота.
Примечание: Если одновременно включаются сигналы поворота и задняя
передача, предпочтение отдается звуковому сигналу задней передачи.
ОПИСАНИЕ РАБОТЫ
РАБОТА ФОНАРЕЙ СИГНАЛА ПОВОРОТА
(ПРАВЫЙ ПОВОРОТ)
• От контакта №48 ВСМ на контакт №2 комбинированного переключа-
теля постоянно подается напряжение (Input 1).
• Если установить комбинированный переключатель в положение правого
поворота, от контакта №8 комбинированного переключателя на контакт №39
ВСМ поступает напряжение (Output 5).
• ВСМ распознает это сигнал как включение сигнала правого поворота и
выдает мигающий сигнал правым фонарям сигнала поворота.
РАБОТА АВАРИЙНОЙ СИГНАЛИЗАЦИИ
• Если установить выключатель аварийной сигнализации в положение ON,
напряжение на контакте № 55 ВСМ изменяется с 5V прибл. до 0V.
• ВСМ распознает это изменение как включение аварийной сигнализации и
выдает мигающий сигнал правым и левым фонарям сигнала поворота.
ИНДИКАТОРЫ СИГНАЛА ПОВОРОТА И ЗВУКОВОЙ СИГНАЛ ПОВОРОТА
Когда включаются фонари сигнала поворота или
аварийная сигнализация, блок управления комбинацией приборов по шине CAN
получает сигнал от ВСМ. По этому сигналу блок управления комбинацией
включает индикаторы сигнала поворота и зуммер, встроенный в блок.
СНЯТИЕ И УСТАНОВКА ПОВТОРИТЕЛЕЙ СИГНАЛА ПОВОРОТА

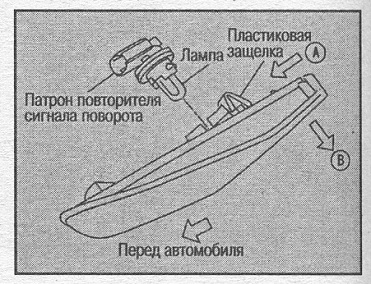

1. Вставьте отвертку в зазор между защитой крыла, нажмите на защелку в направлении стрелки А (см. рисунок), потяните повторитель в направлении стрелки В и снимите его с автомобиля.
2. Отсоедините разъем от повторителя.

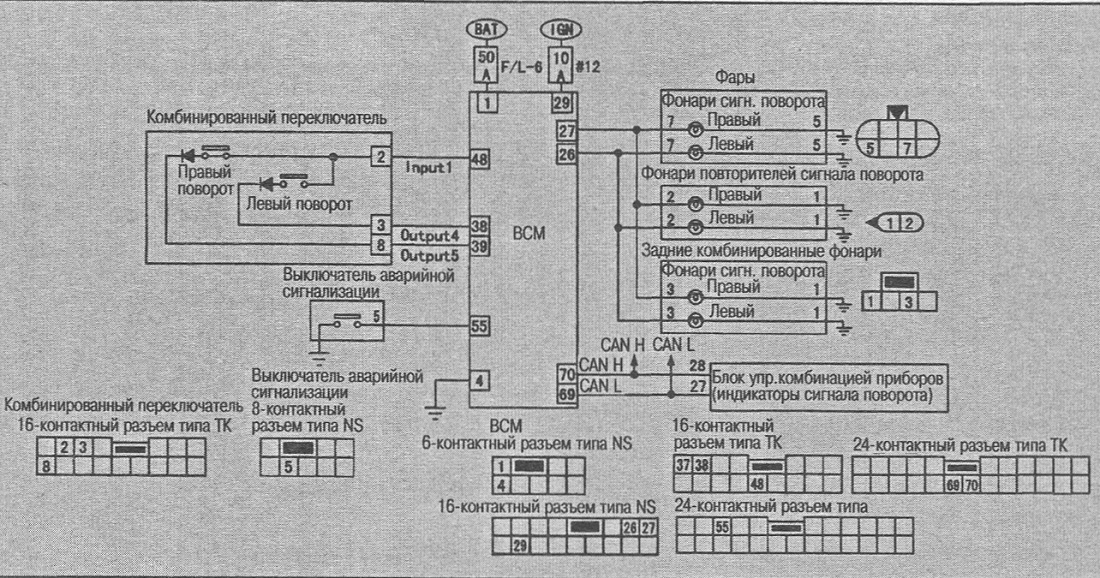

ЭЛЕКТРОСХЕМА
