Nissan Skyline (V35). ФАРЫ С КСЕНОНОВЫМИ ЛАМПАМИ

УСТРОЙСТВО СИСТЕМЫ

РАБОТА ФАР В РЕЖИМЕ LO (БЛИЖНИЙ СВЕТ)

Когда переключатель наружных осветительных приборов находится в положении 2, ВСМ по шине CAN отправляет сигнал включения реле 1.0 фар, установленного в IPDM E/R, и включается ближний свет.

РАБОТА ФАР В РЕЖИМЕ HI (ДАЛЬНИЙ СВЕТ)

Когда переключатель наружных осветительных приборов находится в положении дальнего света фар, ВСМ по шине CAN отправляет сигнал включения реле HI фар, установленного в IPDM E/R, и включается дальний свет. На комбинации приборов загорается индикатор дальнего света фар.

МИГАНИЕ ФАРАМИ

Когда переключатель наружных осветительных приборов находится в положении мигания фар, ВСМ по шине CAN отправляет сигнал включения реле HI и реле LO фар, установленных в IPDM E/R, и включается дальний и ближний свет.

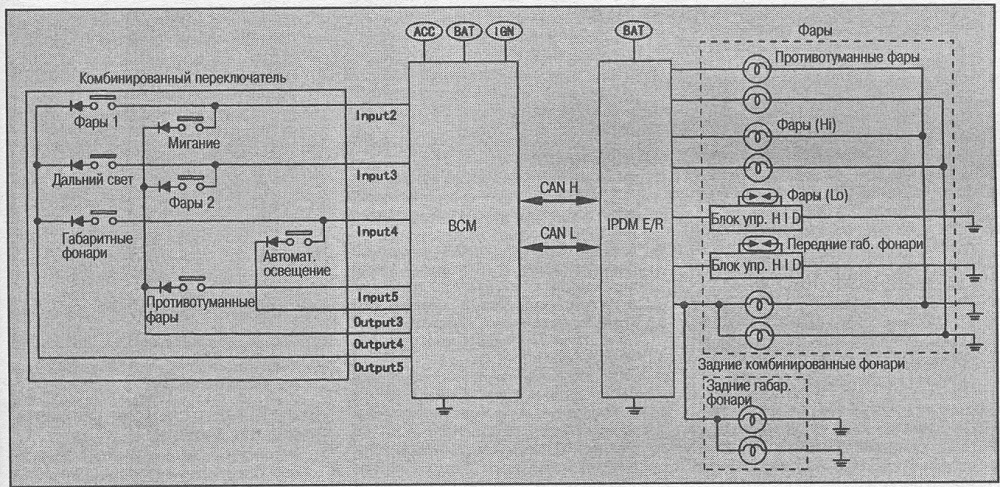

ЭЛЕКТРОСХЕМА

ОПИСАНИЕ РАБОТЫ

РАБОТА ФАР В РЕЖИМЕ 10 (БЛИЖНИЙ СВЕТ)

• От контакта №47 ВСМ на контакт №1 комбинированного переключателя и от контакта №46 ВСМ на контакт №11 комбинированного переключателя постоянно подается напряжение (Input 2 и Input 3).

• Если установить комбинированный переключатель в положение 2, замкнутся контакты выключателей фары 1 и фары 2. Через контакт №8 и контакт №3 комбинированного переключателя на контакт №39 и контакт №38 ВСМ поступит напряжение (Output 5 и Output 4).

• ВСМ распознает эти сигналы как включение ближнего света фар и по шине CAN посылает сигнал включения реле LO блоку IPDM E/R.

• После поступления сигнала блок IPDM E/R включает реле LO, которое включает ближний свет фар, и одновременно по шине CAN передает сигнал блоку управления ECCS.


РАБОТА ФАР В РЕЖИМЕ HI (ДАЛЬНИЙ СВЕТ)

• От контакта №46 ВСМ на контакт №11 комбинированного переключателя постоянно подается напряжение (Input 4).

• Если установить комбинированный переключатель в положение дальнего света фар, замкнется выключатель дальнего света. Через контакт №8 комбинированного переключателя на контакт №39 ВСМ поступит напряжение (Output 5).

• ВСМ распознает этот сигнал как включение дальнего света фар и по шине CAN посылает сигнал включения реле HI и реле LO блоку IPDM


E/R и блоку управления комбинацией приборов.

• После поступления сигнала блок IPDM E/R включает реле HI и реле LO, которые включают ближний и дальний свет фар, и одновременно по шине CAN передает сигнал блоку управления ECCS.

• После поступления сигнала HI блок управления комбинацией приборов включает индикатор дальнего света.

МИГАНИЕ ФАРАМИ

• От контакта №47 ВСМ на контакт №1 комбинированного переключателя постоянно подается напряжение (Input 2).

• Если установить комбинированный переключатель в положение мигания фарами, замкнется выключатель мигания. Через контакт №3 комбинированного переключателя на контакт №39 ВСМ поступит напряжение (Output 4).

• ВСМ распознает этот сигнал как включение мигания фарами и по шине CAN посылает сигнал включения реле HI и реле LO блоку IPDM E/R.

• После поступления сигнала блок IPDM E/R включает реле HI и реле LO, которые включают ближний и дальний свет фар.

• После поступления сигнала HI блок управления комбинацией приборов включает индикатор дальнего света.
