Nissan Skyline (V35). СИСТЕМА ABS

БЛОК-СХЕМА

АВАРИЙНЫЙ РЕЖИМ

Если в системе ABS возникает неисправность, в комбинации приборов загорается контрольная лампа ABS. При этом система ABS отключается и тормоза продолжают действовать как на автомобиле без ABS.

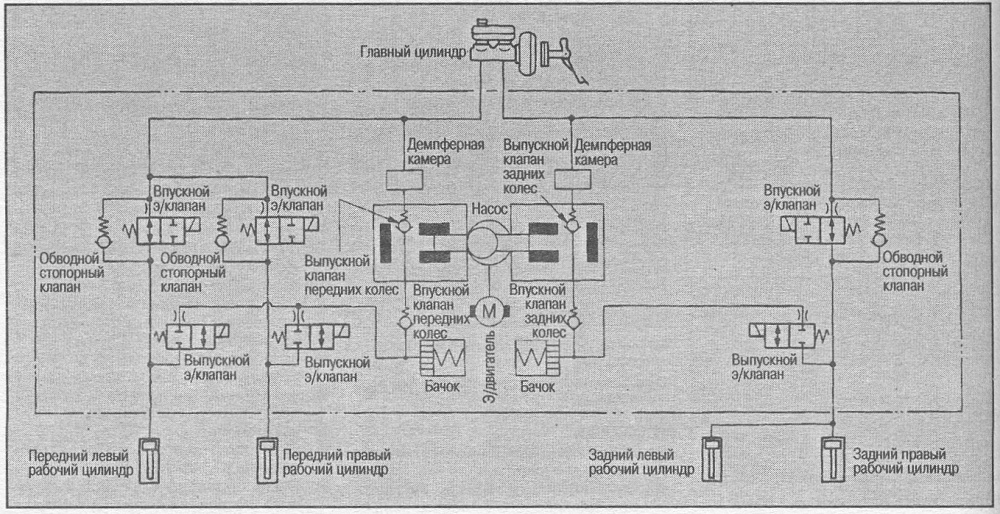

ГИДРАВЛИЧЕСКИЙ КОНТУР

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

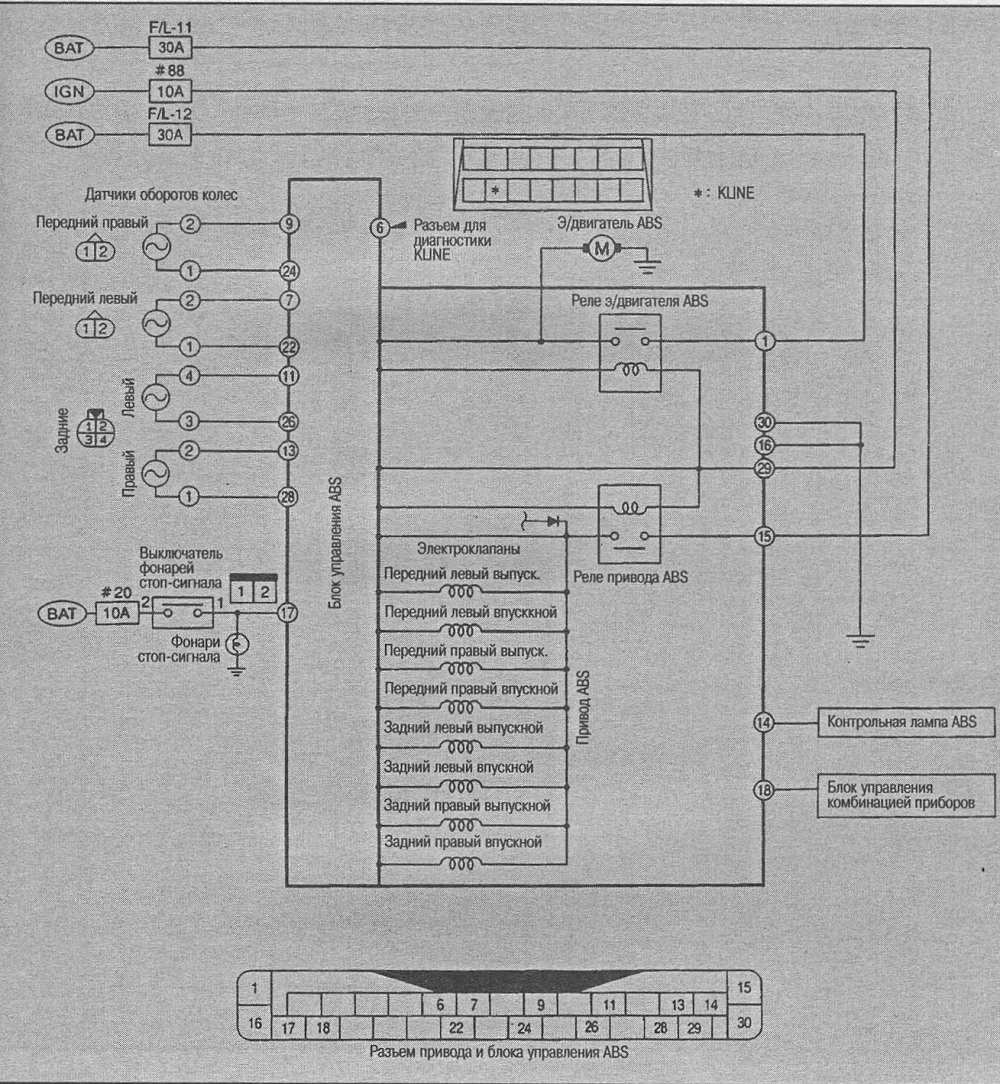

ЭЛЕКТРОСХЕМА

МОДЕЛИ С ДВИГАТЕЛЕМ VQ25DD

МОДЕЛИ С ДВИГАТЕЛЕМ VQ30DD
