Nissan Skyline (V35). СБОРКА ЗАДНЯЯ ГЛАВНАЯ ПЕРЕДАЧА В СБОРЕ - ЧАСТЬ 1




СБОРКА ЧАШКИ ДИФФЕРЕНЦИАЛА

Дифференциал с 2-я сателлитами

• Нанесите трансмиссионное масло на все шестерни, скользящие шайбы и трущиеся поверхности чашки дифференциала.

• Установите на полуосевую шестерню снятую шайбу или новую шайбу такой же толщины.

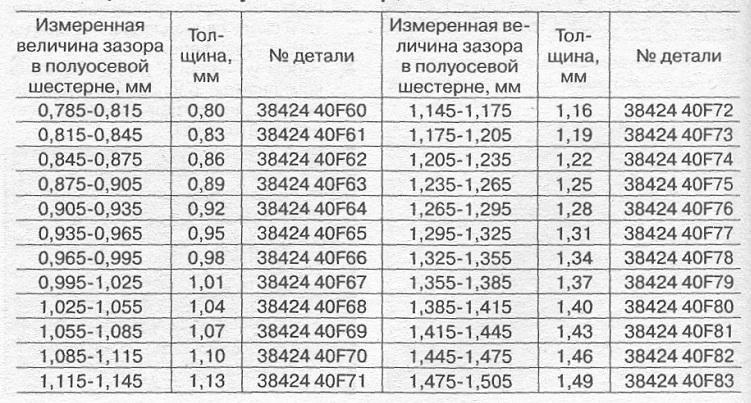

Зазор в полуосевой шестерне:
0,20 мм и менее (шестерня вращается без сопротивления)
• Переверните чашку дифференциала и измерьте зазор в противоположной полуосевой шестерне указанным выше способом.
• Если зазор не соответствует норме, отрегулируйте его толщиной скользящей шайбы.

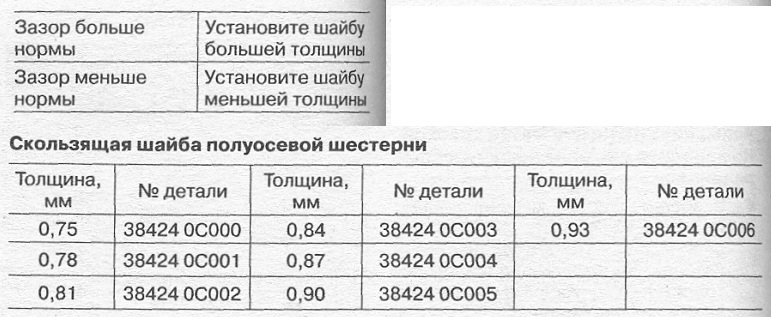

Скользящая шайба полуосевой шестерни











УСТАНОВКА ПОДШИПНИКОВ ВЕДУЩЕЙ ШЕСТЕРНИ

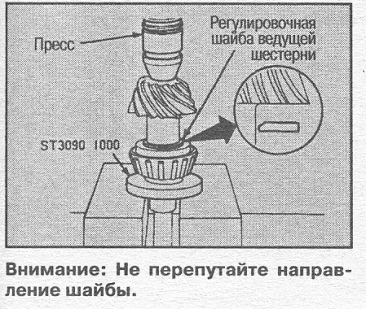

При помощи выколотки (специнстру-мент) запрессуйте подшипники ведущей шестерни.









ПРОВЕРКА ЗАЦЕПЛЕНИЯ И СВОБОДНОГО ХОДА ГИПОИДНЫХ ШЕСТЕРЕН

Установка наружных колец подшипников ведущей шестерни При помощи выколотки (специнстру-мент) запрессуйте наружные кольца подшипников ведущей шестерни в картер главной передачи.

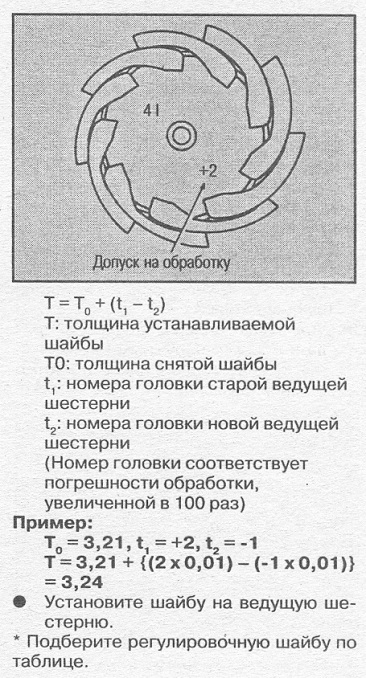

ПОДБОР РЕГУЛИРОВОЧНОЙ ШАЙБЫ ПРИ ЗАМЕНЕ ГИПОИДНЫХ ШЕСТЕРЕН КОМПЛЕКТОМ

 Подбор регулировочной шайбы при замене гипоидных шестерен производится с учетом погрешности обработки (номера головки) новой и старой ведущих шестерен.







УСТАНОВКА ВЕДУЩЕЙ ШЕСТЕРНИ И ПОДШИПНИКОВ ВЕДУЩЕЙ ШЕСТЕРНИ
• Нанесите трансмиссионное масло на подшипники.
• Установите ведущую шестерню и передний подшипник ведущей шестерни в картер главной передачи.










УСТАНОВКА ЧАШКИ ДИФФЕРЕНЦИАЛА

1. Нанесите трансмиссионное масло на подшипники.

2. Установите чашку дифференциала в сборе с наружными кольцами полуосевых подшипников в картер главной передачи.

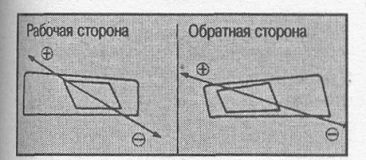

ПРОВЕРКА ЗАЦЕПЛЕНИЯ ЗУБЬЕВ



1. Нанесите тонким слоем сурик на зубья ведомой шестерни с обеих сторон. Поворачивайте ведомую шестерню и проверьте зацепление зубьев.



2. Проверьте зацепление зубьев как на рабочей (сторона ускорения), так и на обратной (сторона замедления) стороне в 4-х местах.



3.Если зацепление зубьев неудовлетворительное, отрегулируйте высоту ведущей шестерни (на рисунке X мм) подбором толщины регулировочной шайбы.









ПРОВЕРКА СВОБОДНОГО ХОДА

1. Установите индикатор, как показано на рисунке, и измерьте свободный ход.
