Nissan Skyline (V35). ЗАДНЯЯ ПОДВЕСКА (ПРОВЕРКА)

ПРОВЕРКА НА АВТОМОБИЛЕ

Проверьте состояние крепления всех компонентов (ослабление, люфт). Проверьте

компоненты на износ и повреждения.

• Проверьте люфт, двигая задние колеса.

• Затяните все гайки и болты с требуемым усилием;

• Проверьте амортизаторы на утечку масла и повреждения.



ПРОВЕРКА УГЛОВ УСТАНОВКИ КОЛЕС

ОПИСАНИЕ ПРОЦЕДУРЫ

• Угол установки колес проверяется на ненагруженном автомобиле.

• Под ненагруженным состоянием понимается состояние, когда автомобиль заправлен топливом, залит охлаждающей жидкостью и маслами, а запасное колесо, домкрат и бортовой инструмент выгружены из автомобиля.



ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА

1. Проверьте давление воздуха в шинах, а также сами шины на износ.

2. Проверьте биение колес.

3. Проверьте осевой люфт подшипников колес.

4. Проверьте работу амортизаторов.

5. Проверьте каждую точку оси и подвески на ослабленность креплений и деформацию.

6. Проверьте каждую тягу и рычаги на трещины, деформацию и другие повреждения.

7. Измерьте высоту ненагруженного автомобиля.



ПРОВЕРКА УГЛА РАЗВАЛА

Примечание:

• Проверку углов установки задних колес можно точно и быстро выполнить при помощи экспресс-калибра.

• Более подробные сведения по проведению экспресс-проверки см. в Руководстве по эксплуатации экспресс-калибра.

1. Закатите автомобиль задними коле-сами на калибр для измерения угла поворота. Подставьте под передние колеса стенд такой же высоты так, чтобы автомобиль находился в горизонтальном положении.

регулировочным болтом переднего нижнего рычага.



ПРОВЕРКА УГЛА СХОЖДЕНИЯ

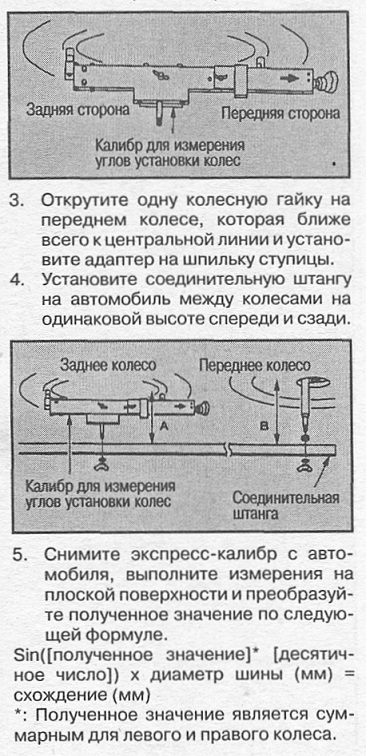

1. Установите экспресс-калибр на плоской поверхности при помощи опор и выведите пузырек уровня на отметку 0 град.

2. Установите калибр (в направлении стрелки на наклейке) на проверяемое колесо, направив стрелку на наклейке прямо-вперед.

Пример расчета:

Полученное значение 0°30' (0,5") при диаметре 600 мм Sin0,5 х 600 = 5,2 мм Схождение:

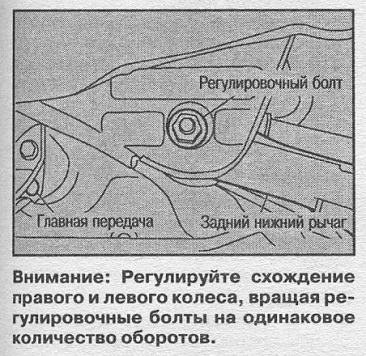

Внутрь: 5,4-0 мм 6. Если схождение не соответствует норме, отрегулируйте регулировочным болтом заднего нижнего рычага.
