Nissan Skyline (V35). ПРУЖИНЫ И АМОРТИЗАТОРЫ

СНЯТИЕ

1. Снимите колеса с автомобиля.

2. Снимите с амортизатора э/провод-ку колесного датчика ABS.

3. Открутите крепежную гайку тормозного шланга.

4. Открутите болт и гайку, крепящие амортизатор к поперечному рычагу.

5. Открутите верхние гайки амортизатора и снимите амортизатор с автомобиля.

УСТАНОВКА

Устанавливайте в порядке, обратном снятию (см. рисунок расположения компонентов).



Nissan Skyline (V35). РАЗБОРКА И СБОРКА АМОРТИЗАТОРОВ

РАЗБОРКА

1. Установите специнструмент на амортизатор и зажмите его в тисках.

Внимание: Чтобы не повредить

амортизатор, перед установкой специнструмента оберните его тряпкой.

2. Немного ослабьте гайку штока поршня.

Внимание: Не откручивайте гайку полностью.

3. При помощи подходящего съемника сожмите пружину.


4. Убедитесь, что пружина освободилась от верхнего и нижнего гнезда. Затем открутите контргайку штока поршня.

5. Снимите компоненты с амортизатора.

• Снимите крепежный кронштейн с пыльником, резиновое гнездо и пружину.

6. Снимите пыльник с крепежного кронштейна.

7. Постепенно ослабьте съемник и снимите пружину.



ПРОВЕРКА ПОСЛЕ РАЗБОРКИ

Проверка амортизатора

• Проворьте амортизатор на деформацию, трещины и другие повреждения. При необходимости замените амортизатор.

• Проверьте шток поршня на повреждение, неравномерный износ и деформацию. При необходимости замените амортизатор.

• Проверьте соединения и уплотнения на утечку масла. При необходимости замените амортизатор.

Проверка крепежного кронштейна и резиновых деталей Проверьте крепежный кронштейн на отсутствие трещин и износ резиновых деталей. При необходимости замените кронштейн.

Проверка пружины Проверьте пружину на трещины, износ и другие повреждения. При необходимости замените пружину.



СБОРКА

1. Сожмите пружину при помощи подходящего съемника и установите ее на амортизатор.

Внимание:

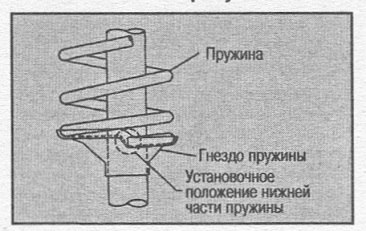

• Располагайте пружину малым диаметром витков вниз. Совместите нижний виток пружины с гнездом, как показано на рисунке.


• Начинайте сжатие пружины только после того, как убедитесь, что съемник надежно закреплен на пружине.

2. Установите пыльник на крепежный кронштейн.

• Устанавливайте пыльник плотно.

• Перед установкой нанесите мыльный раствор на пыльник. Не наносите моторное масло.

3. Установите компоненты на амортизатор.

• Установите резиновое гнездо и закрутите от руки контргайку штока поршня.

Внимание: Не используйте повторно
контргайку штока поршня.

4. Установите крепежный кронштейн.

5. Убедившись, что пружина правильно встала на кронштейн, медленно ослабляйте съемник.

6. Затяните контргайку штока поршня с требуемым усилием.

7. Снимите специнструмент с амортизатора.
