Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА КОМПОНЕНТОВ ECCS ДВИГАТЕЛЯ VQ25DD, VQ30DD - ЧАСТЬ 1

БЛОК УПРАВЛЕНИЯ ECCS

1. Снимите ящик для перчаток, крышку ящика для перчаток, нижнюю крышку приборной панели и ребро жесткости приборной панели.

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА (POS)

СНЯТИЕ

УСТАНОВКА

• Следите, чтобы на фланце и установочной поверхности не было посторонних частиц.

• Затяжку крепежного болта выполняйте после того, как убедитесь, что

датчик полностью вошел в установочное отверстие.

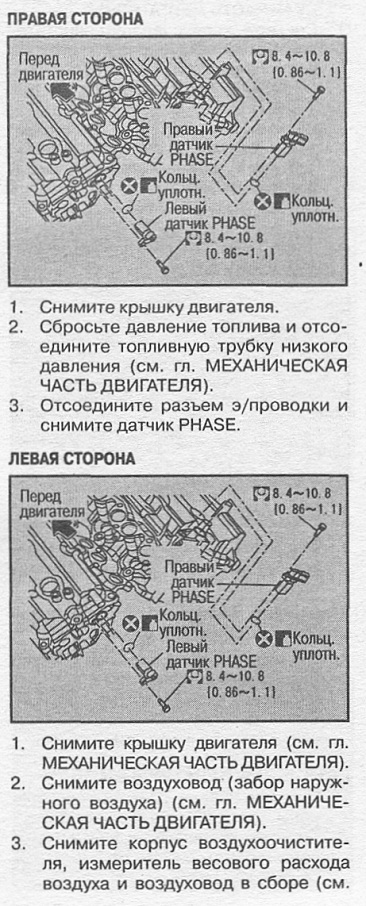

ЛЕВЫЙ И ПРАВЫЙ ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА (PHASE)

СНЯТИЕ

гл. МЕХАНИЧЕСКАЯ НАСТЬ ДВИГАТЕЛЯ).

4. Снимите дроссельную заслонку с электронным управлением (см. ниже).

5. Отсоедините шланг вентиляции картера от левой клапанной крышки.

6. Отсоедините разъем э/проводки и снимите датчик PHASE.

УСТАНОВКА

• Следите, чтобы на фланце, кольцевом уплотнении и головке цилиндров не было посторонних частиц.

• Затяжку крепежного болта выполняйте после того, как убедитесь, что датчик полностью вошел в установочное отверстие.


ИЗМЕРИТЕЛЬ ВЕСОВОГО РАСХОДА ВОЗДУХА

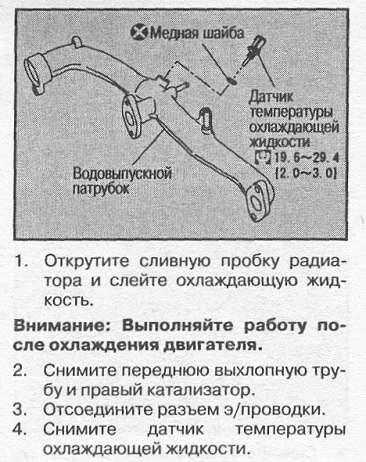

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА

1. Снимите защиту двигателя со стороны днища (переднюю часть).
2. Снимите кронштейн с нижней стороны генератора (см. гл. ЭЛЕКТРООБОРУДОВАНИЕ).

ЛЕВЫЙ И ПРАВЫЙ ДАТЧИКИ КИСЛОРОДА (СО ВСТРОЕННЫМИ ПОДОГРЕВАТЕЛЯМИ)

СНЯТИЕ

1. Снимите защиту двигателя со стороны днища.

2. Снимите переднюю выхлопную трубу и катализаторы (см. гл. АКСЕЛЕРАТОР, ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА ВЫПУСКА).

3. Снимите крышку двигателя (см. гл. МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ).

4. Отсоедините разъемы э/проводки от каждого датчика и освободите зажимы э/проводки.
