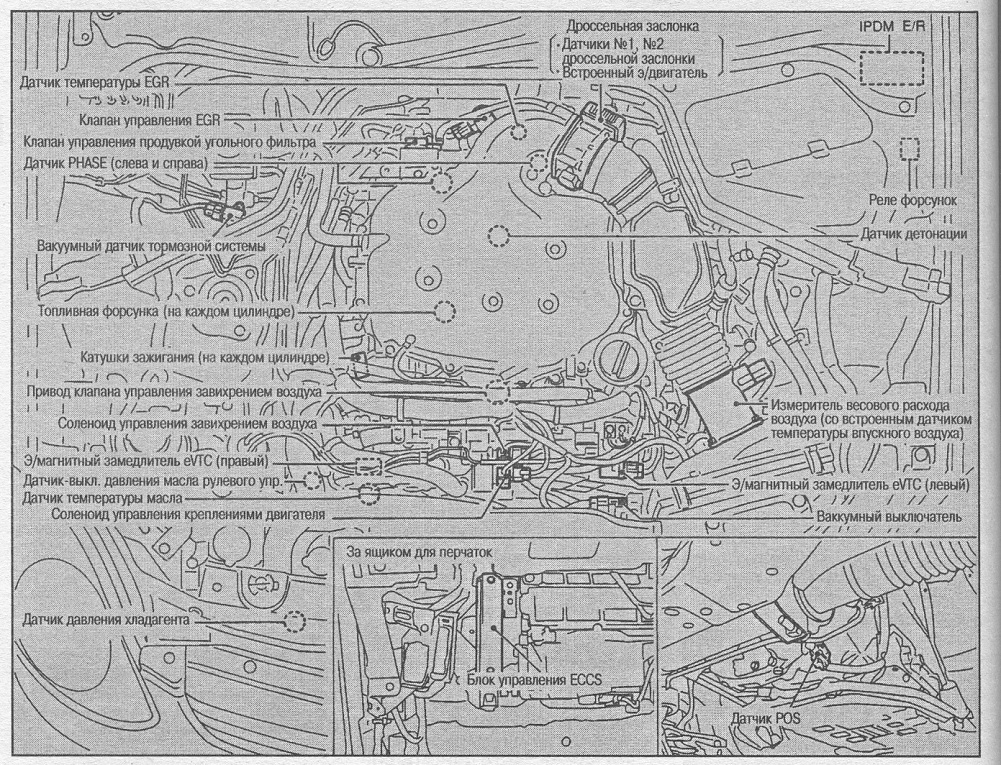

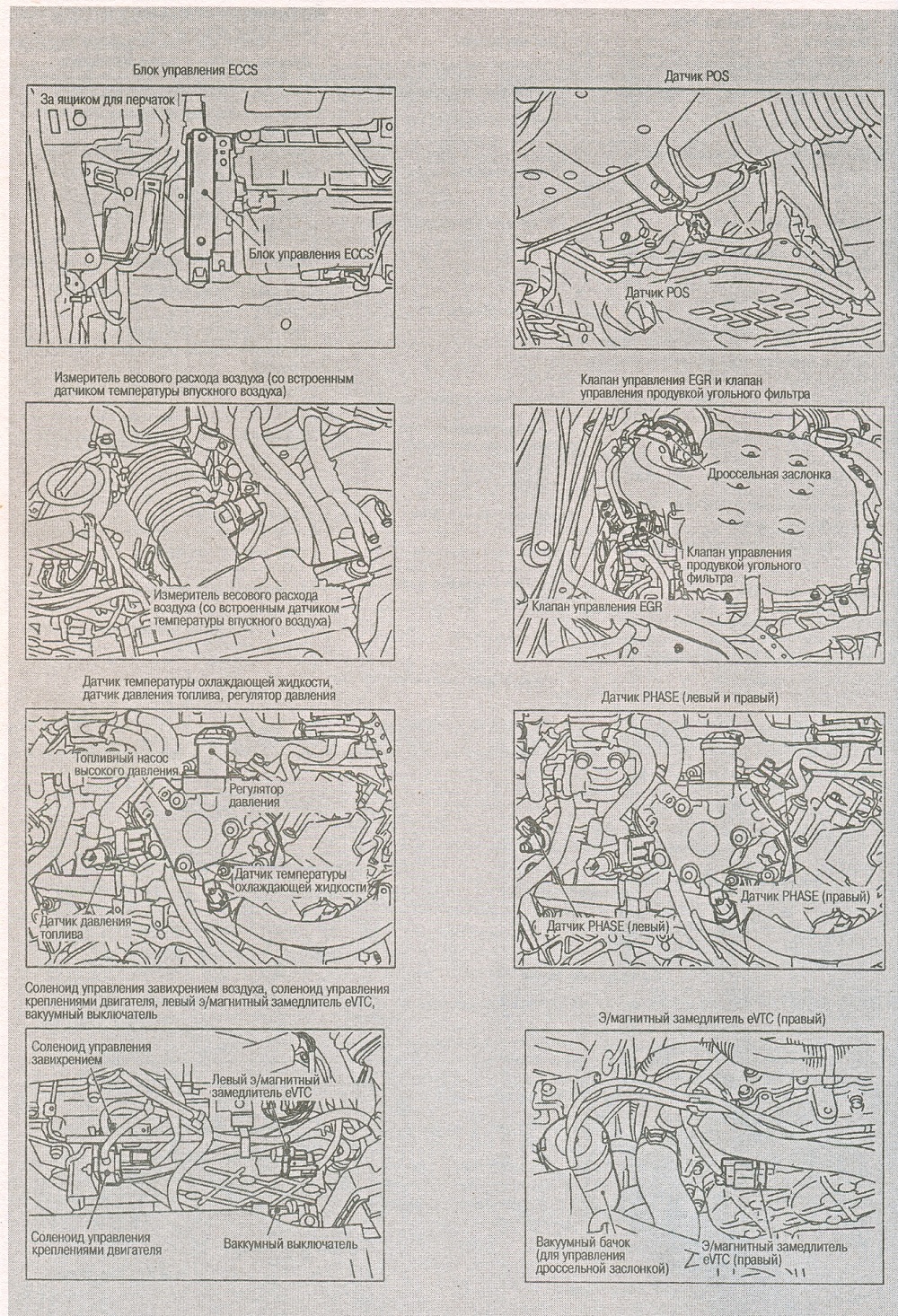

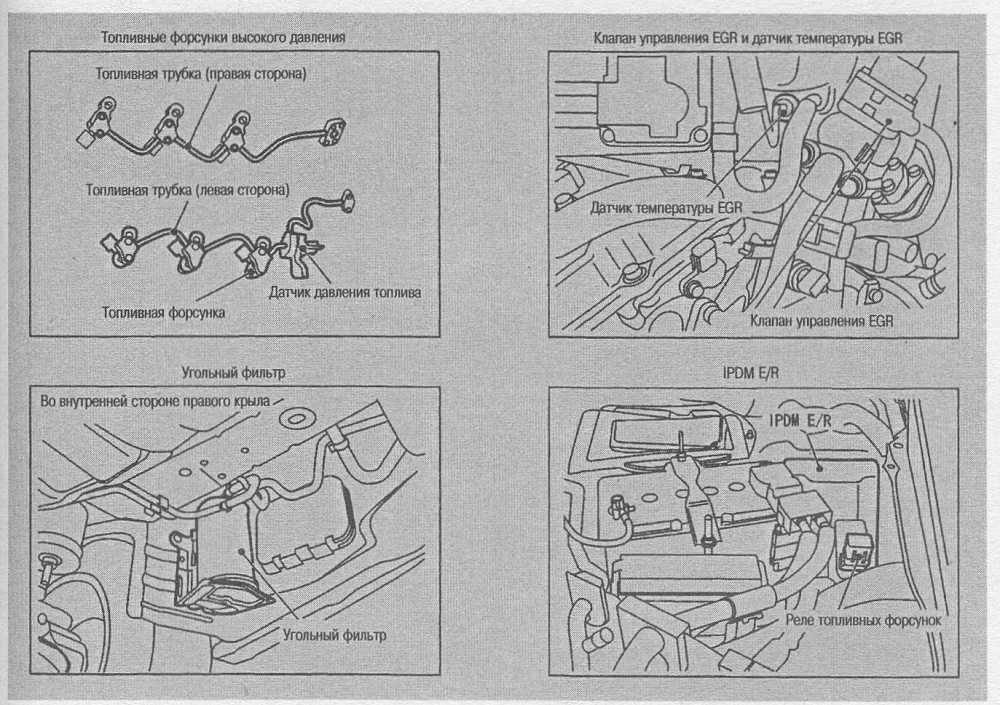

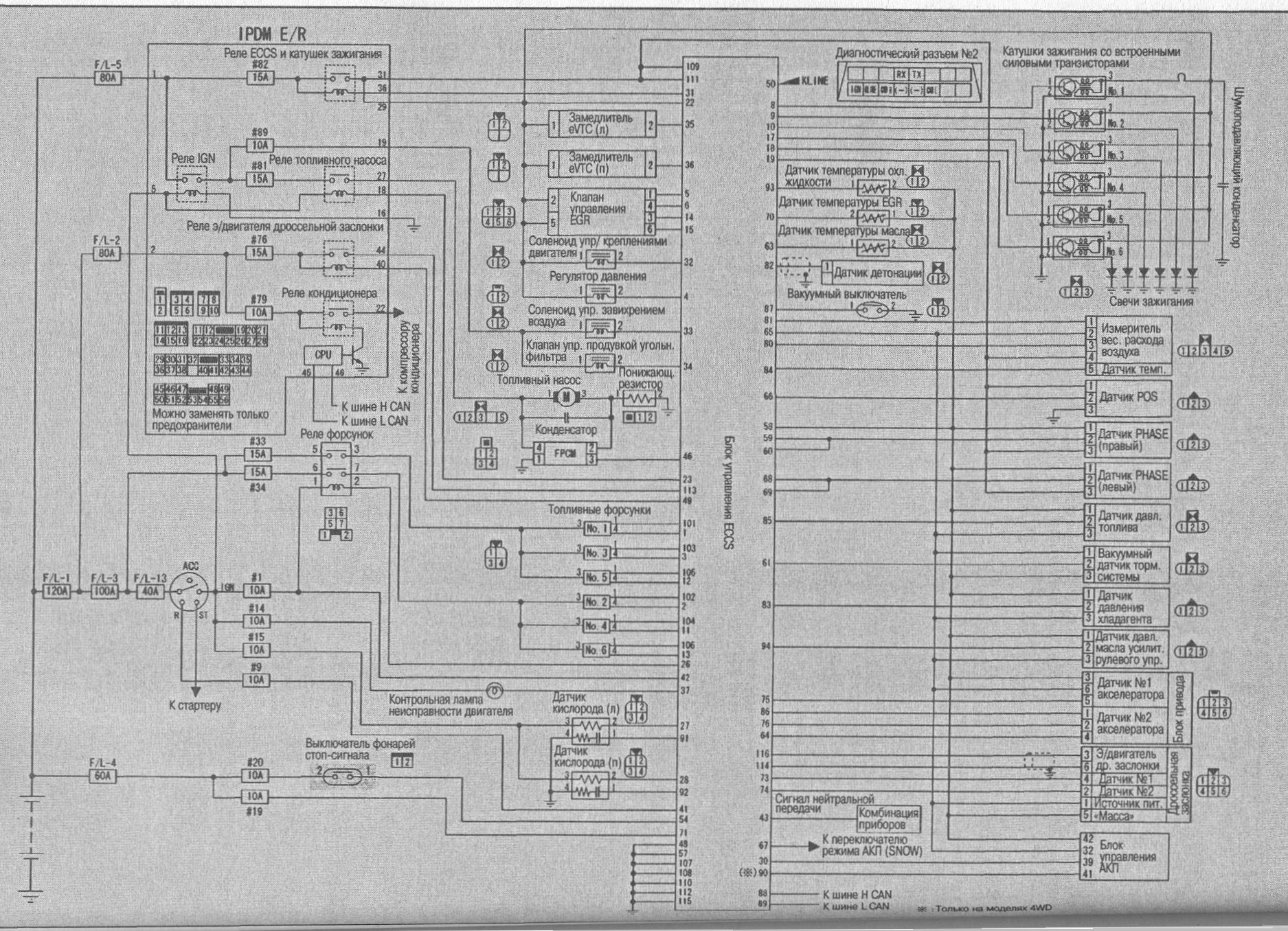

Основные компоненты

Тип

Место установки

Исполнительные механизмы

Топливные форсунки высокого давления

Высокорезистивного типа

Головки цилиндров

Регулятор давления (сторона высокого давления)

Соленоид (управление режимом работы)

Топливный насос высокого давления

Клапан управления продувкой угольного фильтра

Задний участок впускного коллектора

Клапан управления EGR

Шаговый двигатель

Задний участок впускного коллектора

Привод клапана управления завихрением воздуха

Диафрагменного типа

Передний участок трубы впускного коллектора

Соленоид управления завихрением воздуха

Соленоид (управление ON-OFF)

Передняя сторона трубы впускного коллектора

Левый и правый э/магнитный замедлитель eVTC

Соленоид (управление режимом работы)

Крышка eVTC (передний участок головки цилиндров)

Катушки зажигания

Залитые в форму изолирующим составом (со встроенным силовым транзистором)

Клапанная крышка (над каждой свече зажигания)

Топливный насос низкого давления

Электрический, турбинного типа

Топливный бак

Э/двигатель дроссельной заслонки

Э/двигатель постоянного тока

Встроен в дроссельную заслонку с электронным управлением

Левый и правый крепежные изоляторы с электронным управлением

Управляемые вакуумом

Участки крепления двигателя

Соленоид управления креплениями двигателя

Соленоид (управление ON-OFF)

Передняя сторона трубы впускного коллектора

Датчики

Датчики угла

поворота

коленвала

Датчик POS

Датчик Холла

Нижний участок корпуса гидротрансформатора

Левый и правый датчики PHASE

Задние участки головок цилиндров

Измеритель весового расхода воздуха

Нагреваемая проволока

Нижний участок воздухоочистителя

Датчик детонации

Пьезоэлектрического типа

Блок цилиндров (между головками цилиндров)

Датчики №1, №2 акселератора

Реостатного типа

Встроены в рабочий блок акселератора

Датчики №1, №2 дроссельной заслонки

Встроены в дроссельную заслонку с электронным управлением

Датчик давления топлива

Электростатического типа

Левая топливная трубка высокого давления

Датчик температуры охлаждающей жидкости

Термисторного типа

Водяная камера в задней части двигателя

Датчик температуры масла

Правая сторона верхнего масляного поддона

Датчик температуры EGR

Задний участок двигателя

Датчик температуры впускного воздуха

Встроен в измеритель весового расхода воздуха

Вакуумный датчик тормозной системы

Силиконовая диафрагма

Передняя сторона главного тормозного цилиндра

Вакуумный выключатель

Диафрагменного типа (выключатель ON-OFF)

Передняя сторона левой крышки eVTC

Левый и правый датчики кислорода

Циркониевые (с подогревателями)

Выпускной коллектор

Датчик давления масла усилителя рулевого управления

Термисторного типа

Сбоку генератора

Модулятор управления топливным насосом (FPCM)

Электроуправление

В багажнике под полкой

Блок управления ECCS

111 -контактный с цифровым управлением

За ящиком для перчаток

Реле ECCS и катушек зажигания, реле э/ двигателя дроссельной заслонки, реле топливного насоса, реле кондиционера

Система IPDM

Встроены в IPDM T/R (с задней стороны аккумулятора)

Реле топливных форсунок

Малогабаритные реле типа 2М

С левой стороны аккумулятора
