Митсубиси Паджеро спорт. ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

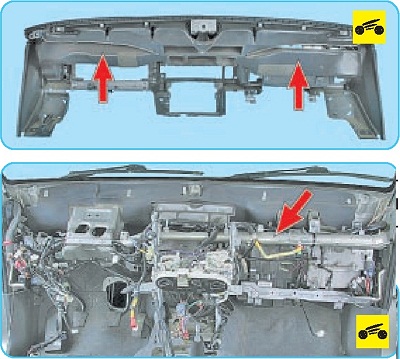

Панель приборов представляет собой разборную конструкцию, состоящую из декоративной панели и усилителя панели приборов.

Декоративная панель - это формованная пластмассовая деталь, прикрепленная к усилителю панели приборов. К декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления, кондиционирования и вентиляции салона; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла системы отопления, кондиционирования и вентиляции салона, вещевой ящик со стороны переднего пассажира.

С обратной стороны к декоративной панели прикреплены воздуховоды системы отопления, кондиционирования и вентиляции салона.

Усилитель панели приборов, в свою очередь, состоит из стальной арматуры, к которой прикреплены рулевая колонка, жгуты проводов и приборы системы электрооборудования автомобиля. Усилитель включен в силовую структуру кузова.

ПРЕДУПРЕЖДЕНИЕ

В панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки и привести к травмам.
