МОНТАЖНЫЕ БЛОКИ
Митсубиси Паджеро спорт. РАСПОЛОЖЕНИЕ ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА - ЧАСТЬ 1
Большинство цепей питания электрооборудования автомобиля защищено
плавки-ми предохранителями. Фары, электродвигатели вентиляторов,
топливный насос и другие мощные потребители тока подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые
расположены в моторном отсеке и салоне автомобиля.
Рис. 10.1. Расположение предохранителей и реле в основном монтажном блоке, установленном в моторном отсеке
Кроме этого предохранители установлены на клемме
«плюс» аккумуляторной батареи (рис. 10.3).
Назначение предохранителей и реле основного и дополнительного монтажных
блоков, а также предохранителей на клемме «плюс» аккумуляторной батареи
приведено в табл. 10.1.
Предохранители установлены также в монтажном блоке, расположенном в
салоне за панелью приборов с левой стороны (рис. 10.4). В табл. 10.2
указано назначение этих предохранителей.
На наружную сторону крышки монтажного блока нанесена схема расположения
предохранителей...
...ас внутренней стороны размещены запасные предохранители.
Перед монтажным блоком в салоне установлен блок реле (рис. 10.5).
Таблица 10.1
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ, РАСПОЛОЖЕННЫХ В МОТОРНОМ ОТСЕКЕ
|
Номер предохранителя (сила тока) или обозначение реле |
Цвет предохранителя |
Защищаемая или коммутируемая цепь |
|
Основной монтажный блок |
||
|
1 (10 А) |
Красный |
Освещение салона |
|
2 (10 А) |
Красный |
Дальний свет |
|
3(10 А) |
Красный |
Задние габаритные огни |
|
4 (10 А) |
Красный |
Задние габаритные огни |
|
5 (10 А) |
Красный |
Аварийная сигнализация |
|
6 (30 А) |
Розовый |
Злектровентилятор климатического блока |
|
7 (30 А) |
Розовый |
Кондиционер |
|
8(40 А) |
Зеленый |
Система пуска |
|
9 (40 А) |
Зеленый |
Выключатель (замок) зажигания |
|
10 (30 А) |
Розовый |
Стеклоподъемники |
|
11 (30 А) |
Розовый |
Ближний свет |
|
12 (20 А) |
Синий |
Система управления двигателем |
|
13 (80 А) |
Бесцветный |
Генератор |
|
А |
- |
Реле электровентилятора климатического блока |
|
В |
- |
Реле фар головного света |
|
С |
- |
Реле противотуманных фар |
|
D |
- |
Реле стартера |
|
Е |
- |
Реле системы пуска |
|
Дополнительный монтажный блок |
||
|
14 (25 А) |
Серый |
Электровентилятор конденсора |
|
15 (10 А) |
Красный |
Компрессор кондиционера |
|
F |
- |
Реле компрессора кондиционера |
|
G |
- |
Реле электровентилятора конденсора |
|
Предохранители на клемме «плюс» аккумуляторной батареи |
||
|
16 (60 А) |
Желтый |
Антиблокировочная система тормозов |
|
17 (20 А) |
Синий |
Противотуманные фары |
|
18 (80 А) |
Бесцветный |
Свечи накаливания |
Таблица 10.2
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ
|
Номер предохранителя (сила тока) или обозначение реле |
Цвет предохранителя |
Защищаемая цепь |
|
1 (10 А) |
Красный |
Указатели поворота |
|
2 (10 А) |
Красный |
Аудиосистема |
|
3 (15 А) |
Синий |
Централизованная блокировка замков дверей |
|
4 (10 А) |
Красный |
Реле электровентилятора климатического блока |
|
5 (15 А) |
Синий |
Прикуриватель |
|
6(20 А) |
Желтый |
Стеклоочиститель ветрового окна |
|
7 (10 А) |
Красный |
Фонари света заднего хода |
|
8 (10 А) |
Красный |
Комбинация приборов |
|
9 (10 А) |
Красный |
Стоп-сигналы |
|
10(10 А) |
Красный |
Звуковые сигналы |
|
11 (10А) |
Красный |
Электростеклоподъемники |
|
12 (10 А) |
Красный |
АКП |
|
13(15 А) |
Синий |
тнвд |
|
14 (15 А) |
Синий |
Привод люка в крыше |
Для замены предохранителей, плавких вставок или реле в основном монтажном блоке, расположенном в моторном отсеке автомобиля, выполните следующее.
2. ...и снимите крышку монтажного блока.
3. Прежде чем заменить перегоревший предохранитель, выясните причину его
перегорания и устраните ее. При поисках неисправности просмотрите
указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями,
рассчитанными на другую силу тока, а также самодельными перемычками -
это может привести к повреждению электрических приборов и даже к пожару.
5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
6. Установите новый предохранитель в гнездо до
упора.
7. При необходимости извлеките из монтажного блока реле, покачивая его
из
стороны в сторону, Новое реле установите в гнездо
монтажного блока до упора.
8. Установите крышку монтажного блока.

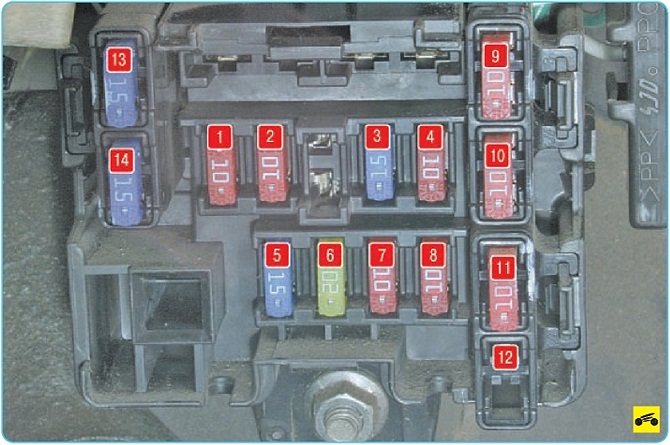

Рис. 10.4. Расположение предохранителей в монтажном блоке, установленном в салоне
Рис. 10.5. Блок реле в салоне: 1 - жгут проводов выключателя (замка) зажигания; 2 - реле розетки для подключения дополнительного оборудования; 3 - реле электродвигателя заднего отопителя; 4 - реле электростеклоподъемников; 5 - предохранитель (30 А) обогревателя окна двери задка; 6 - предохранитель (15 А) заднего отопителя; 7 - реле-таймер обогревателя окна двери задка и наружных зеркал; 8 - реле-прерыватель стеклоочистителя окна двери задка; 9 - предохранитель (15 А) розетки для подключения дополнительного оборудования; 10 - предохранитель (10 А) обогрева наружных зеркал
Для замены реле и предохранителей дополнительного монтажного блока, расположенного в моторном отсеке автомобиля, выполните следующее.
