Митсубиси Паджеро спорт. ПРОВЕРКА НАТЯЖЕНИЯ И ЗАМЕНА РЕМНЯ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ 6G72

РЕКОМЕНДАЦИЯ_

Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма необходимо заменять через 90 тыс. км пробега или каждые 6 лет эксплуатации (в зависимости от того, что наступит раньше). Также заменяйте ремень, если при осмотре вы обнаружите:

- следы масла на любой поверхности ремня;

- следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

- трещины, складки, углубления или выпуклости на наружной поверхности ремня;

- разлохмачивание нитей корда или расслоение на торцовых поверхностях ремня.

ПРЕДУПРЕЖДЕНИЕ

Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного вала) надо устранить немедленно.
1. Снимите декоративный кожух двигателя.

2. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 6G72», с. 119).

3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра двигателя 6G72 в положение ВМТ такта сжатия», с. 115).

10. Снимите ремень с зубчатого шкива коленчатого вала, с натяжного и промежуточного роликов, а также со шкивов распределительных валов.

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.

14. ...и промежуточный ролики на отсутствие механических повреждений и легкость вращения. Ролики должны вращаться бесшумно, без заеданий, равномерно. Не должно быть осевого и радиального люфта. При необходимости замените дефектные детали.

19. Визуально проверьте автоматический натяжитель на отсутствие утечек масла. Проверьте шток натяжителя на отсутствие износа и повреждения.

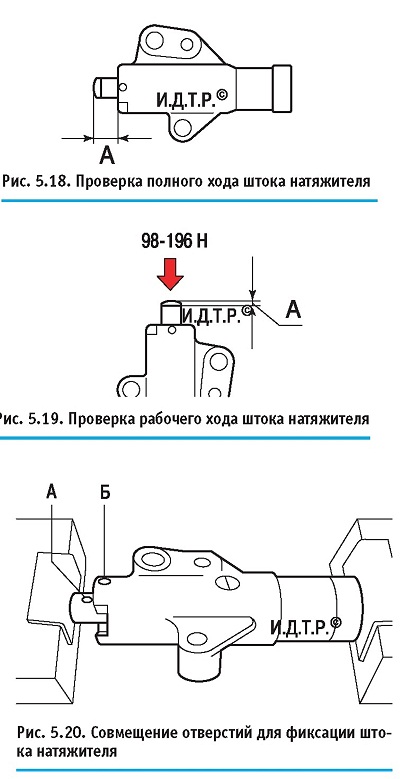

20. Измерьте выступание штока натяжителя в свободном состоянии. Если выступание А (рис. 5.18) менее 12 мм, натяжитель замените.

21. Уприте корпус натяжителя в жесткую опору и надавите на шток с усилием 98-196 Н (рис. 5.19). Измерьте ход штока А. Ход штока исправного натяжителя должен быть не более 1 мм. Эту проверку можно выполнить с помощью тисков. Если шток легко утапливается, замените натяжитель. Если сжимание требует значительных усилий, автоматический натяжитель исправен.

22. Медленно сжимая натяжитель в тисках с накладками из мягкого материала, утопите шток автоматического натяжителя до совпадения отверстия А (рис. 5.20) в штоке с отверстием Б в корпусе, после чего вставьте в совмещенные отверстия подходящий штифт или проволоку (достаточно жесткую) диаметром 2 мм.

ПРЕДУПРЕЖДЕНИЕ

Если сжимать натяжитель слишком быстро, его можно погнуть или повредить.
23. Установите натяжитель на двигатель и затяните два болта его крепления моментом 20-27 Н-м.

24. Проверьте совпадение установочных меток коленчатого и распределительного валов (см. «Установка поршня первого цилиндра двигателя 6G72 в положение ВМТ такта сжатия», с. 115) и наденьте новый ремень на шкивы в следующем порядке: зубчатый шкив коленчатого вала, промежуточ-ный ролик, зубчатый шкив левого распределительного вала, шкив водяного насоса, зубчатый шкив правого распределительного вала, натяжной ролик.

ПРИМЕЧАНИЕ

Если на новом ремне есть стрелки, при установке они должны показывать направление движения ремня при работе двигателя.
25. Извлеките фиксирующий стержень из отверстия натяжителя.

26. Вверните в хвостовик коленчатого вала болт крепления шкива и проверните на два оборота коленчатый вал за болт. Проверьте совпадение установочных меток коленчатого и распределительного валов. При несовпадении повторите установку ремня.

27. Проверьте натяжение ремня привода газораспределительного механизма. Если ремень натянут правильно, плунжер натяжителя А должен выступать из корпуса на 4,8-5,5 мм.

28. Установите все снятые детали в порядке, обратном снятию.
