Митсубиси Паджеро спорт. ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЕЙ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ

Проверьте состояние ремней внешним осмотром. Если на ремне обнаружены признаки сильного износа, продольные или поперечные трещины, отслоение резины или ремень замаслен, его необходимо заменить.

ПРИМЕЧАНИЯ

Дополнительный признак необходимости замены ремней привода вспомогательных агрегатов - характерный свист (проскальзывание ремня).

Для наглядности регулировка ремней привода вспомогательных агрегатов показана на снятом двигателе.

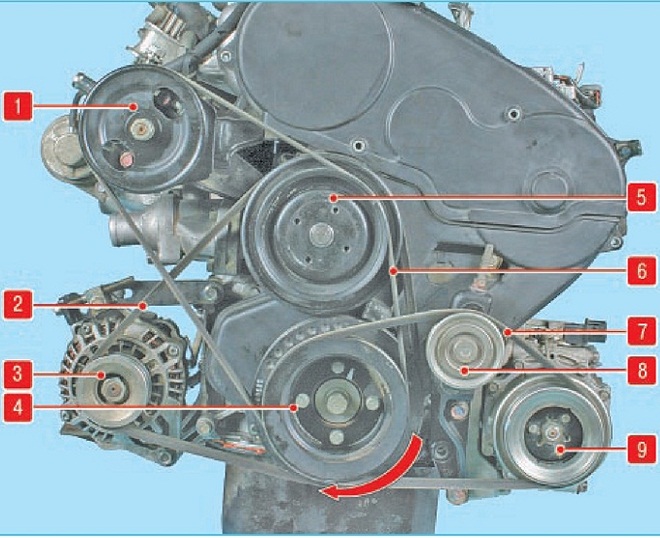

Рис. 5.5. Привод вспомогательных агрегатов: 1 - шкив насоса гидроусилителя рулевого управления; 2 - ремни привода генератора и водяного насоса; 3 - шкив генератора; 4 - шкив коленчатого вала; 5 - шкив водяного насоса; б -ремень привода насоса гидроусилителя рулевого управления; 7 - ремень привода компрессора кондиционера; 8 - регулировочное устройство натяжения ремня привода компрессора кондиционера; 9 - шкив компрессора кондиционера

Проверьте прогибы ремней, нажимая с усилием 100 Н в местах, указанных стрелками.

ПРИМЕЧАНИЕ

Номинальный прогиб ремня насоса гидроусилителя рулевого управления, бывшего в эксплуатации, составляет 8-12 мм, нового - 6,0-8,0 мм.

Номинальный прогиб ремня компрессора кондиционера, бывшего в эксплуатации, составляет 6,5-7,5 мм, нового - 5,2-6,0 мм. Номинальный прогиб ремня генератора, бывшего в эксплуатации, составляет 13-16 мм, нового - 10-13 мм.

Для регулировки натяжения ремня привода компрессора кондиционера

вращайте регулировочную гайку по часовой стрелке для натяжения ремня или против часовой стрелки для его ослабления.

Для регулировки натяжения ремня привода насоса гидроусилителя рулевого управления ослабьте болт крепления насоса гидроусилителя рулевого управления. С помощью монтажной лопатки сдвигая насос, отрегулируйте натяжение ремня и затяните болт.

Для регулировки натяжения ремней привода генератора и водяного насоса выполните следующее.

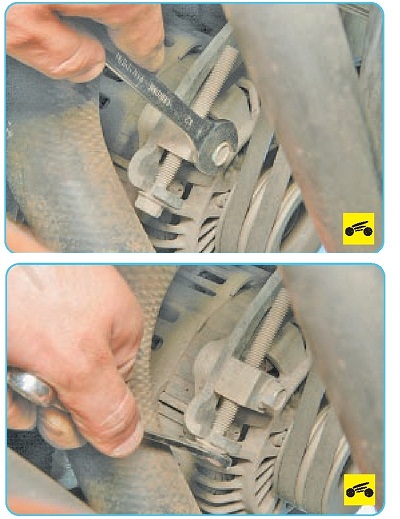

1. Ослабьте болт натяжного устройства.

2. Вращая регулировочный болт по часовой стрелке для натяжения или против часовой стрелки для ослабления, отрегулируйте натяжение ремней.

3. Затяните болт натяжного устройства.
