Митсубиси Паджеро спорт. ОРГАНЫ УПРАВЛЕНИЯ - ЧАСТЬ 1

Расположение органов управления показано на рис. 1.9. Для удобства пользования на ручки, кнопки и контрольно-измерительных приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы функционального назначения.

ПАНЕЛЬ ПРИБОРОВ

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.9).

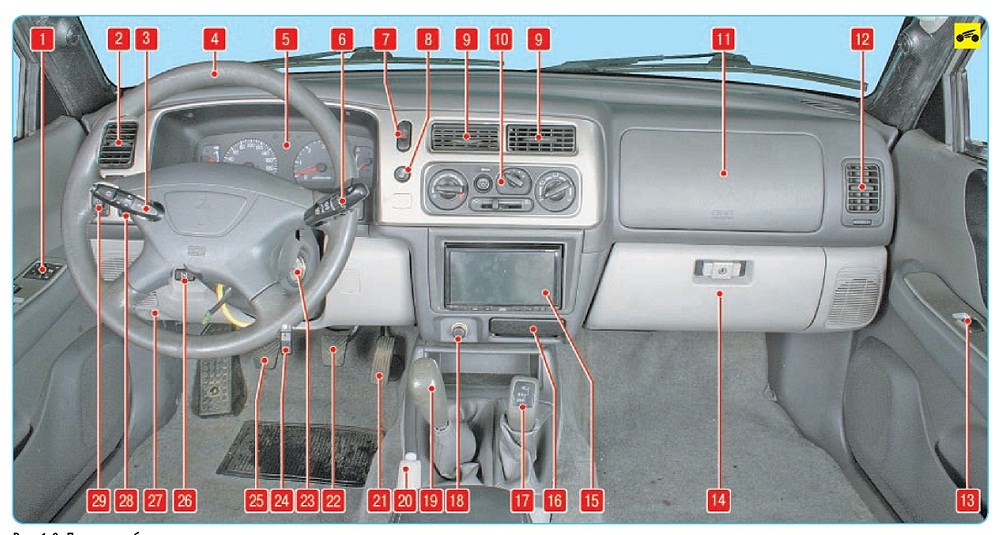

Рис. 1.9. Панель приборов и органы управления

1 - блок выключателей управления наружными зеркалами и стеклоподъемниками дверей (см. «Боковые двери», с. 20).

2,12- боковые сопла системы вентиляции и отопления салона. Перемещением рукоятки А регулируют направление потока воздуха. Поворотом диска регулятора Б изменяют интенсивность потока воздуха, причем в крайнем левом положении поток воздуха максимален, а в крайнем правом -поток воздуха перекрыт.

3 - переключатель наружного освещения и указателей поворота работает в следующих режимах:

- режим включения указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов загорается мигающим светом сигнализатор 5 или 3 (см. рис. 1.10). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

- режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку Б рычага переключателя вокруг ее оси. В режиме включения света фар переключатель имеет три положения:

0 - все выключено;

-00-; - включены габаритные огни в передних и задних фонарях, а также подсветка комбинации приборов;

- включен ближний или дальний свет фар (чтобы переключить свет фар с дальнего на ближний, переместите рычаг на себя до щелчка, при отпускании рычаг вернется в исходное положение).

Для сигнализации дальним светом фар потяните рычаг переключателя на себя, не доводя до щелчка, и удерживайте необходимое время. При включении дальнего света фар в комбинации приборов загорается сигнализатор 4 (см. рис. 1.10);

ПРИМЕЧАНИЕ

Если выключатель (замок) зажигания находится в положении «LOCK» или «АСС», при включенном наружном освещении в момент открытия двери водителя включится зуммер (если установлен), напоминающий о необходимости выключить освещение.
- режим включения омывателя фар.

Чтобы включить омыватель фар, нажмите на кнопку А при включенных фарах.

4 - рулевое колесо. На рулевом колесе находится выключатель звукового сигнала. Для того чтобы подать звуковой сигнал, нажмите на любое место центральной части рулевого колеса.

5 - комбинация приборов (см. «Комбинация приборов», с. 17).

6 - переключатель управления стек-лочистителями и стеклоомывателями

включает электрические цепи при включенном зажигании и может занимать следующие положения:

- OFF - очиститель ветрового стекла выключен (фиксированное положение);

- INT - включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение). Для того чтобы щетки стеклоочистителя совершили один цикл, нажмите на рычаг вверх до момента ощутимого сопротивления и отпустите рычаг;

- LO - включена первая (низкая) скорость очистителя ветрового стекла (фиксированное положение);

- HI - включена вторая (высокая) скорость стеклоочистителя ветрового стекла (фиксированное положение);

- MIST - щетки очистителя ветрового стекла совершают один рабочий цикл (нефиксированное положение).

Перемещение рычага на себя - включен омыватель ветрового стекла (нефиксированное положение). При включении омыва-теля автоматически включится стеклоочиститель, щетки которого совершат два рабочих цикла.

На рычаге переключателя управления стеклоочистителями и стеклоомывателями установлен регулятор А интервала между циклами работы стеклоочистителя в прерывистом режиме INT. В этом положении вращением рукоятки регулятора можно плавно регулировать интервал между рабочими циклами.

Кроме того, на рычаге переключателя управления стеклоочистителями и стеклоомывателями имеется рукоятка Б управления очистителем и омывателем стекла двери задка. Вращая рукоятку Б вокруг оси, можно установить ее в следующие положения:

OFF - стеклоочиститель выключен (фиксированное положение);

INT - стеклоочиститель работает непрерывно в течение нескольких секунд, затем переходит в режим прерывистой работы (фиксированное положение).

Если повернуть рукоятку переключателя в крайнее нижнее положение, обозначенное символом омывателя, на стекло будет кратковременно подана жидкость и стеклоочиститель сделает несколько рабочих циклов.
