Митсубиси Лансер 10. Электросхема - Система управления двигателем

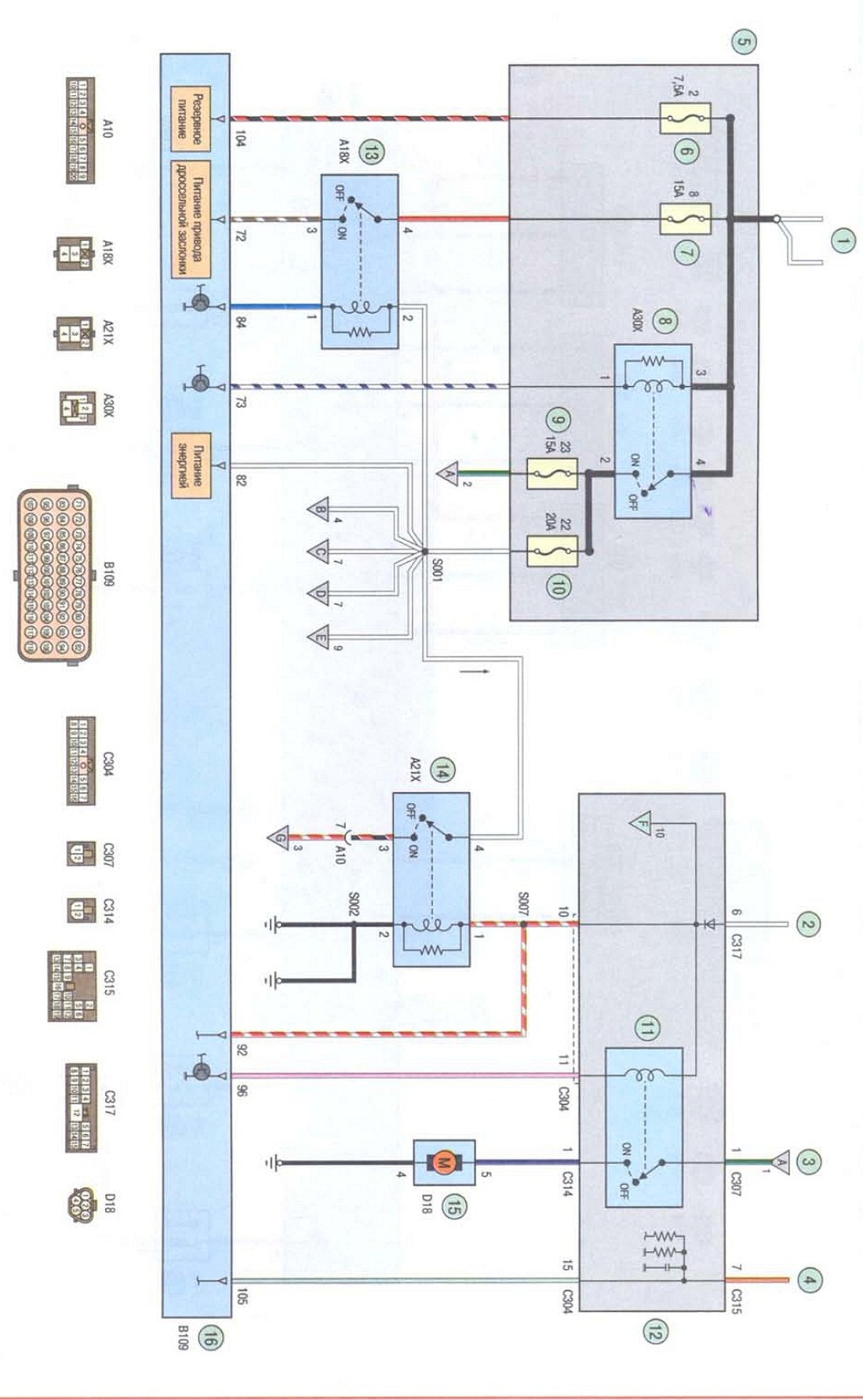

Схема 8. Система управления двигателем: 1 - плавкая вставка (120 А); 2 - выключатель (замок) зажигания (положение включения зажигания); 3 - предохранитель (15 А); 4 - выключатель (замок) зажигания (положение включения стартера); 5 - монтажный блок, размещенный в моторном отсеке; 6 - предохранитель (7,5 А); 7 - предохранитель (15 А); 8 - главное реле системы управления двигателем; 9 - предохранитель (15 А); 10 - предохранитель (20 А); 11 - реле топливного насоса; 12 - блок управления электрооборудованием; 13 - реле электродвигателя привода дроссельной заслонки; 14 - реле топливных форсунок; 15 - электродвигатель топливного насоса; 16 - блок управления двигателем

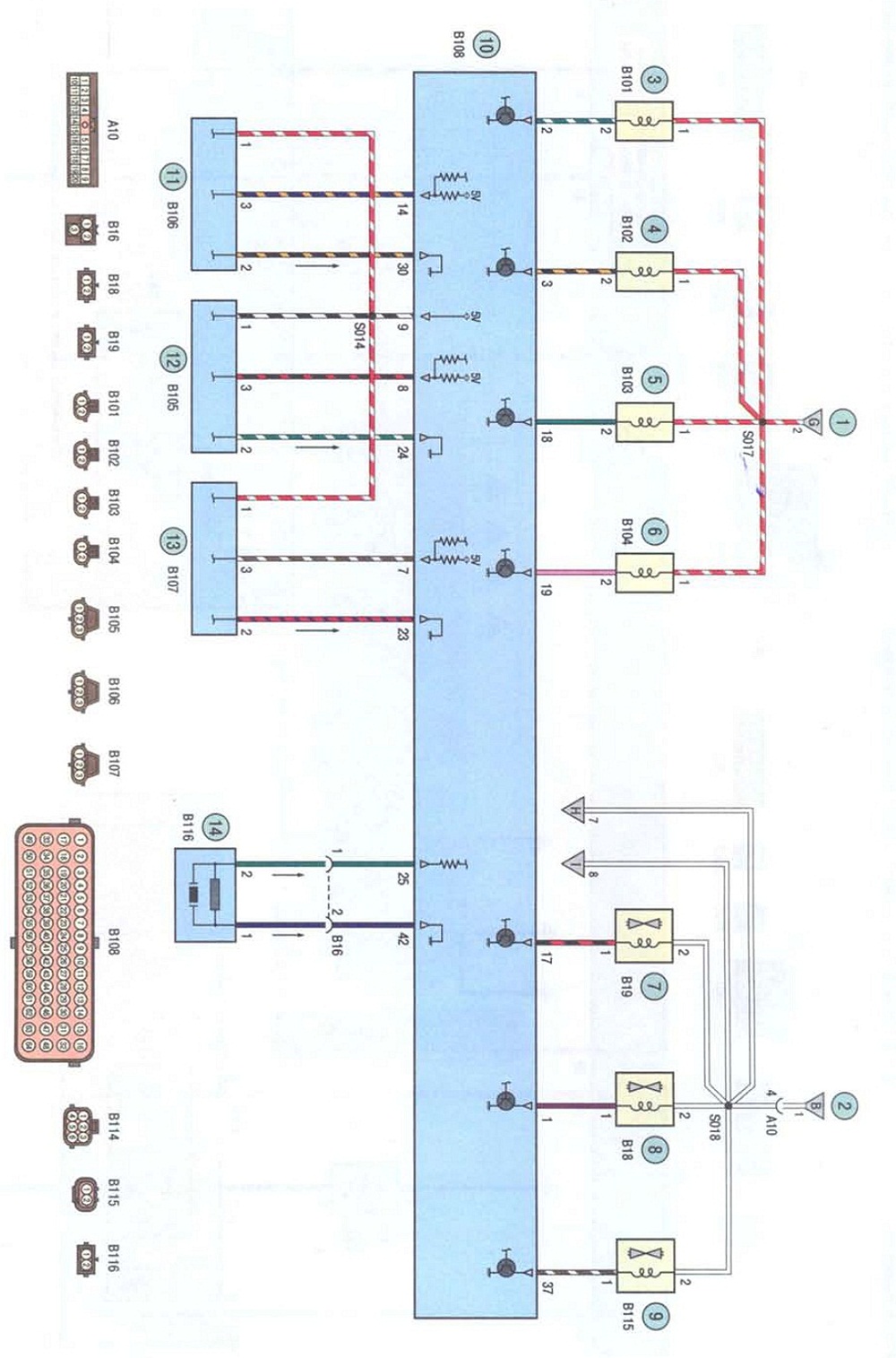

Схема 9. Система управления двигателем (продолжение): 1 - реле топливных форсунок; 2 - предохранитель (20 А); 3 - форсунка 1 -го цилиндра; 4 - форсунка 2-го цилиндра; 5 - форсунка 3-го цилиндра; 6 - форсунка 4-го цилиндра; 7 - датчик давления масла в напорной магистрали двигателя; 8 - датчик давления масла в сливной магистрали двигателя; 9 - электромагнитный клапан продувки адсорбера; 10 - блок управления двигателем; 11 - датчик положения распределительного вала впускных клапанов; 12 - датчик положения коленчатого вала; 13 - датчик положения распределительного вала выпускных клапанов; 14 - датчик детонации
