Митсубиси Лансер 10. ЭЛЕКТРОВЕНТИЛЯТОР И УПРАВЛЯЮЩИЙ ТРАНЗИСТОР ЭЛЕКТРОВЕНТИЛЯТОРА ВОЗДУХОНАГНЕТАТЕЛЯ



На автомобиле установлен электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов. Для получения разных значений частоты вращения в цепи питания электродвигателя установлен управляющий транзистор электродвигателя отопителя, что позволяет плавно регулировать его скорость вращения.

В случае выхода его из строя замените электродвигатель новым. Единственно возможный ремонт электродвигателя заключается в зачистке коллектора.

Электродвигатель вентилятора отопителя установлен под панелью приборов с правой стороны.


Митсубиси Лансер 10. Снятие и установка электровентилятора воздухонагиетателя



Вам потребуются: отвертки с плоским и крестообразным лезвием.

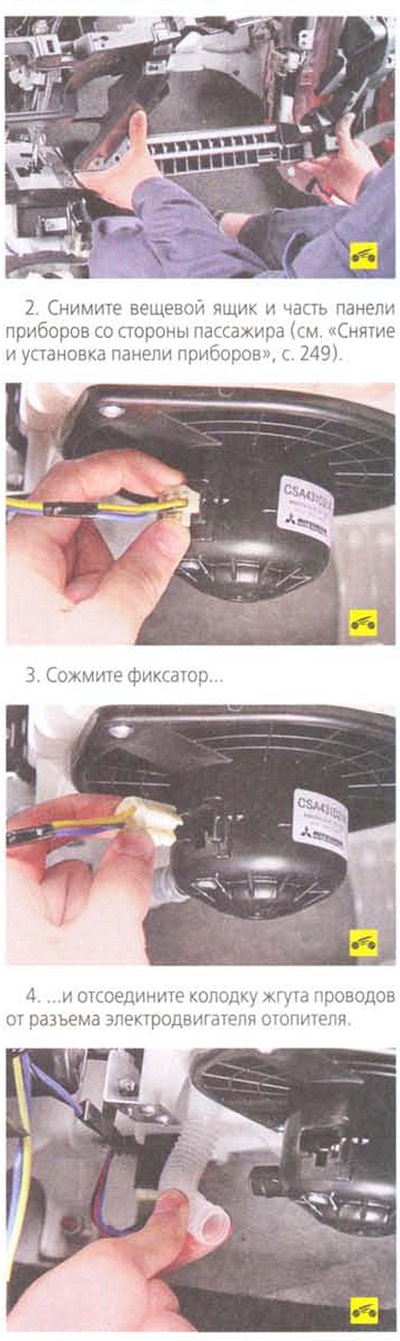

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

5. Снимите с патрубка электродвигателя вентилятора шланг вентиляции щеточного узла электродвигателя.

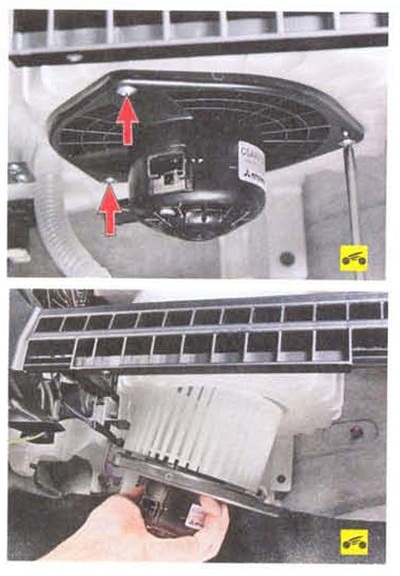

6. Выверните три винта крепления...

7. ...и извлеките электровентилятор из корпуса отопителя,

8. Установите электровентилятор воздухо-нагнетателя и все снятые детали в порядке, обратном снятию.

Митсубиси Лансер 10. Замена управляющего транзистора электро-вентилятора воздухонагиетателя



1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите вещевой ящик и часть панели приборов со стороны пассажира (см. «Снятие и установка панели приборов», с. 249)

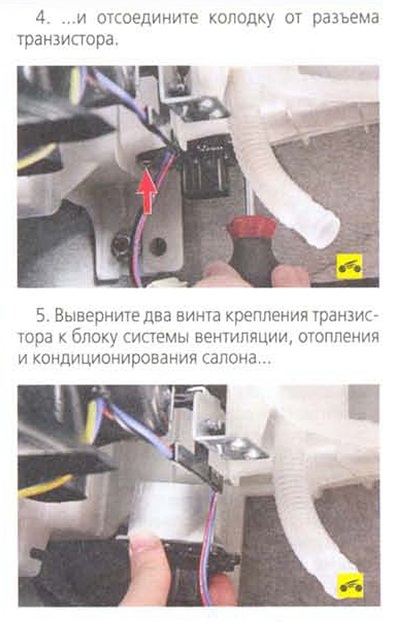

3. Сожмите фиксатор колодки жгута проводов управляющего транзистора...

6. ...и снимите управляющий транзистор электровентилятора воздухонагиетателя.

7. Установите управляющий транзистор и все снятые детали в порядке, обратном снятию.
