Митсубиси Лансер 10. Снятие и установка брызговиков двигателя

Митсубиси Лансер 10. Снятие и установка брызговиков двигателя

Для снятия заднего брызговика выполните следующие операции.

1 Снимите защиту картера (см «Снятие и установка защиты картера двигателя», с. 85).
2. Выверните болт крепления защиты картера к поперечине.

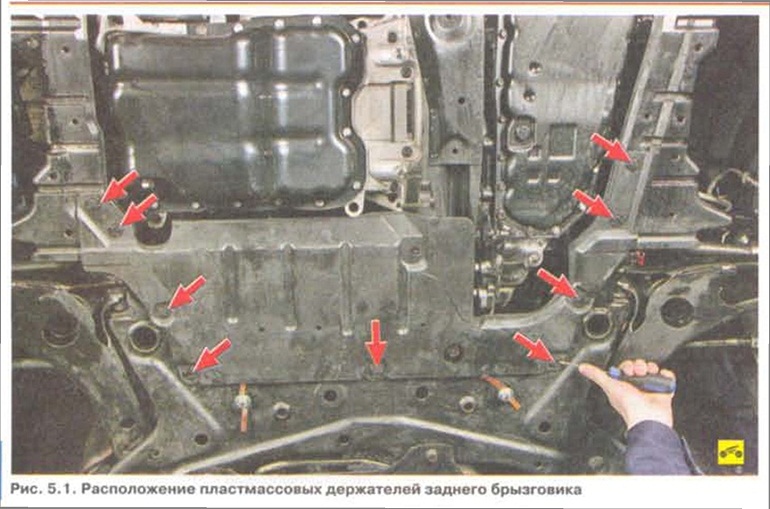

3. Извлеките фиксаторы девяти пластмассовых держателей (рис. 5.1)...
4. ...снимите держатели, а затем задний брызговик.

5. Установите задний брызговик в порядке, обратном снятию.,

Для снятия переднего брызговика выполните следующее 1 Снимите защиту картера двигателя (см. «Снятие и установка защиты картера двигателя», с. 85),

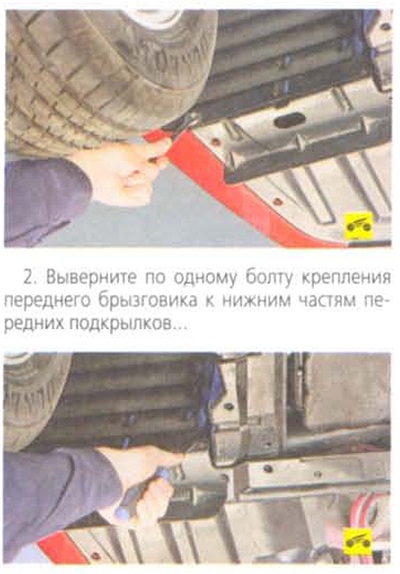

3. ...подденьте по одному фиксатору пластмассовых держателей и извлеките держатели.

4. Вверните пять болтов 1 (рис. 5.2), извлеките пластмассовые фиксаторы 2 двенадцати пластмассовых держателей крепления переднего брызговика к бамперу и снимите передний брызговик.

5. Установите передний брызговик в обратном порядке.

Для снятия боковых брызговиков выполните следующее.

1. Снимите передний и задний брызговики (см. выше).

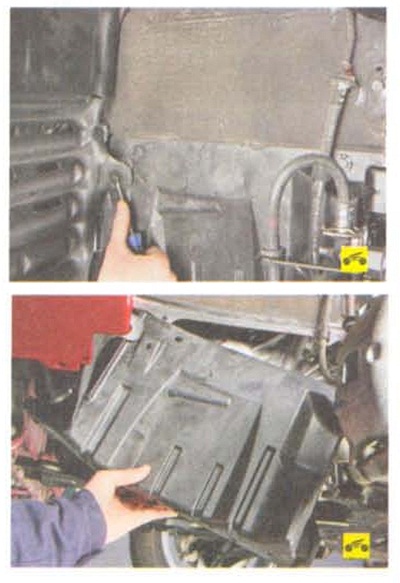

2. Извлеките по три фиксатора пластмассовых держателей боковых брызговиков...

3. ...и снимите левый и правый боковые брызговики.

4. Установите боковые брызговики в порядке. обратном снятию.
