Митсубиси Лансер 10. Регулировка привода управления коробкой передач
Приводы управления механической и автоматической коробками передач при общем принципе устройства (тросовый привод) различаются конструктивно. Привод механической коробки передач не имеет регулировок, так как все размеры заданы конструктивно и выдерживаются при правильной установке привода. В приводе автоматической коробки передач предусмотрены регулировочные элементы положения тросов разблокировки рычага селектора педалью тормоза и блокировки ключа в замке зажигания. По этой причине регулировка привода описана только для автоматической коробки передач.
Привод управления автоматической коробкой передач регулируют в следующем порядке:
- начальная установка троса управления коробкой передач;
- регулировка положения троса 10 (см. рис. 6.5) разблокировки рычага селектора педалью тормоза;
- регулировка положения троса 9 блокировки ключа в замке зажигания.
Рис. 4.7. Начальная установка троса управления автоматической коробкой передач: 1 - трос управления коробкой передач; 2 - гайка крепления наконечника троса; 3 - рычаг управления коробкой передач.
Начальная установка троса управления коробкой передач проводится в следующем порядке.
1. На коробке передач установите рычаг 3 (рис. 4.7) в положение «N» (нейтраль).
2. Установите рычаг селектора в положение «N» (нейтраль).
3. Вставьте резьбовой наконечник троса управления 1 в отверстие рычага 3 и навинтите на наконечник гайку 2 его крепления, не затягивая ее окончательно.
4. Слегка потяните трос за оболочку, чтобы он занял свободное положение без резких перегибов, а наконечник троса в отверстии рычага 3 имел небольшой люфт.

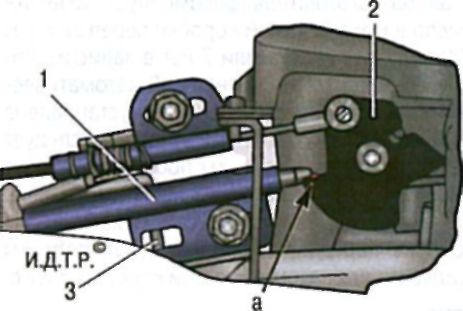

Рис. 4.8. Регулировка положения троса разблокировки рычага селектора автоматической коробки передач: а - метка; 1 - кронштейн наконечника оболочки троса; 2 - блокирующий сектор; 3 - гайка крепления кронштейна наконечника оболочки троса.
5. Затяните гайку крепления наконечника троса моментом (12±2) Н*м.
Регулировка положения троса разблокировки рычага селектора педалью тормоза выполняется в следующем порядке.
1. Установите рычаг селектора в положение «Р» (стоянка).
2. Снимите облицовку тоннеля пола.
3. Ослабьте затяжку гайки 3 (рис. 4.8) крепления кронштейна наконечника 1 оболочки троса.
4. Переместите кронштейн в продольном направлении так, чтобы наконечник троса установился над красной меткой а на блокирующем секторе 2.
5. Затяните гайку 3 крепления кронштейна наконечника оболочки троса.

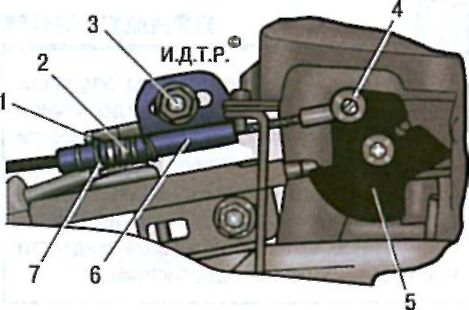

Рис. 4.9. Регулировка положения троса блокировки ключа в выключателе (замке) зажигания: 1 - кронштейн крепления наконечника оболочки троса; 2 - пружина наконечника оболочки троса; 3 - гайка крепления наконечника оболочки троса к кронштейну; 4 - наконечник троса; 5 - блокирующий сектор; 6 - наконечник оболочки троса; 7 - шайба.
Регулировка положения троса блокировки ключа в выключателе (замке) зажигания выполняется следующим образом.
1. Установите рычаг селектора в положение «Р» (стоянка).
2. Установите ключ в замке зажигания в положение «LOCK» (выключено).
3. Снимите облицовку тоннеля пола.
4. При первоначальной установке троса сдвиньте шайбу 7 (рис. 4.9) в сторону блокирующего сектора 5, сжав пружину 2, установите наконечник 6 оболочки троса в кронштейн 1 и навинтите на шпильку кронштейна гайку 3, не затягивая ее окончательно.
5. Немного переместите трос, преодолевая сопротивление пружины 2, в направлении, показанном стрелкой, до момента совпадения отверстия в наконечнике 4 с пальцем блокирующего сектора 5, наденьте наконечник на палец и, не перемещая трос, затяните гайку 3 крепления наконечника 6 оболочки троса.
