Митсубиси Лансер 9. Электросхема - Система управления двигателем (двигатель 4G6)






Система управления двигателем (двигатель 4G6)

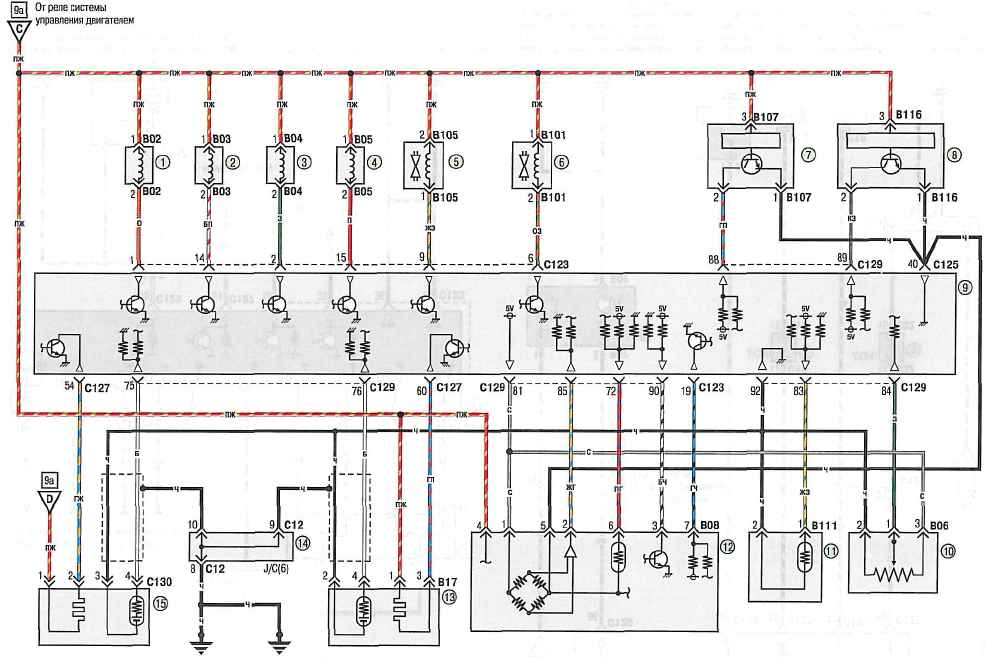

Схема 9б. Система управления двигателем (двигатель 4G6): 1 - форсунка 1 -го цилиндра двигателя; 2 - форсунка 2-го цилиндра двигателя; 3 - форсунка 3-го цилиндра двигателя; 4 - форсунка 4-го цилиндра дви­гателя; 5 - электромагнитный клапан системы улавливания паров топлива; 6 - электромагнитный клапан системы рециркуляции отработавших газов; 7 - датчик положения распределительного вала; 8 - датчик поло­жения коленчатого вала; 9 - электронный блок управления двигателем; 10 - датчик положения дроссельной заслонки; 11 - датчик температуры охлаждающей жидкости; 12 - датчик массового расхода воздуха; 13 - уп­равляющий датчик концентрации кислорода; 14 - соединительная колодка С-12; 15 - диагностический датчик концентрации кислорода




Митсубиси Лансер 9. Электросхема - Система управления двигателем (двигатель 4G6) Электросхемы


Система управления двигателем (двигатель 4G6)

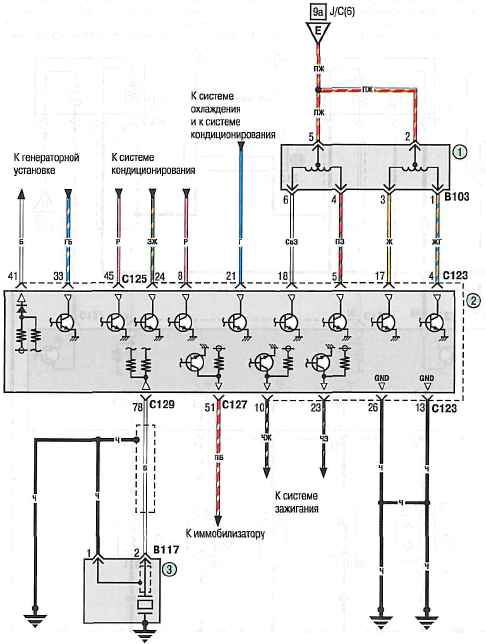

Схема 9в. Система управления двигателем (двигатель 4G6): 1 - регулятор холостого хода; 2 - элек­тронный блок управления двигателем; 3 -датчик детонации




Митсубиси Лансер 9. Электросхема - Система управления двигателем (двигатель 4G6) Электросхемы


Система управления двигателем (двигатель 4G6)

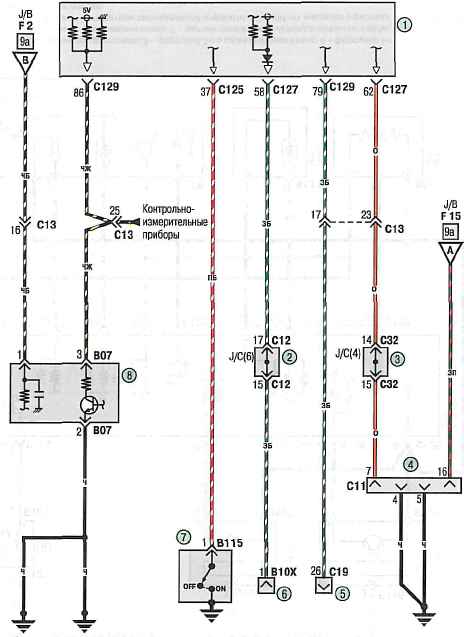

Схема 9г. Система управления двигателем (двигатель 4G6): 1 - электронный блок управления двига­телем; 2 - соединительная колодка С-12; 3 - соединительная колодка С-32; 4 - диагностический разъем, колодка С-11; 5 - диагностический разъем, колодка С-19; 6 - разъем для подключения индикатора часто­ты вращения коленчатого вала двигателя; 7 - датчик давления в системе гидроусилителя рулевого управ­ления; 8 - датчик скорости автомобиля




Митсубиси Лансер 9. Электросхема - Система охлаждения двигателя Электросхемы


Система охлаждения двигателя

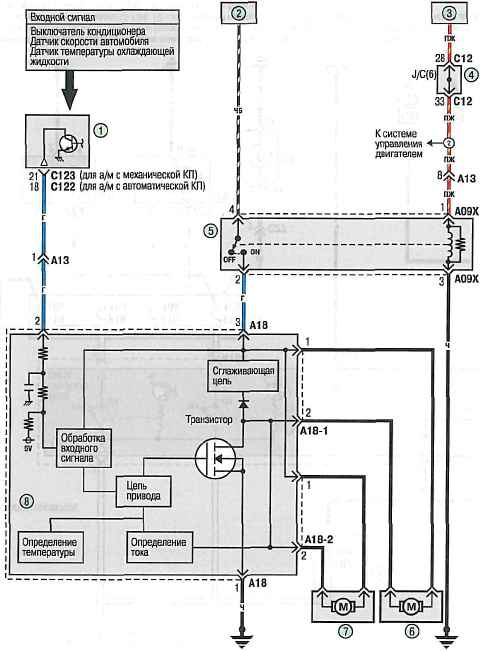

Схема 10. Система охлаждения двигателя: 1 - электронный блок управления двигателем; 2 - плав­кая вставка №2; 3 - реле системы управления двигателем; 4 - соединительная колодка С-12; 5 - реле включения электродвигателя вентилятора; 6 - электродвигатель вентилятора системы охлаждения дви­гателя; 7 - электродвигатель вентилятора системы кондиционирования; 8 - блок управления электро­вентиляторами
