Mitsubishi Lancer 9. Снятие и установка обивки передней двери
Вам потребуются: отвертки с крестообразным и плоским лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

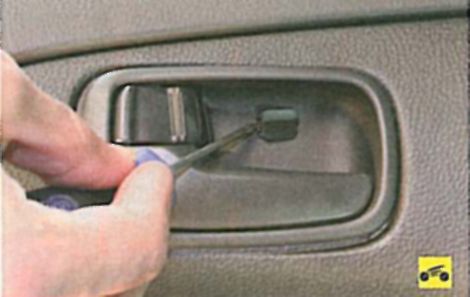

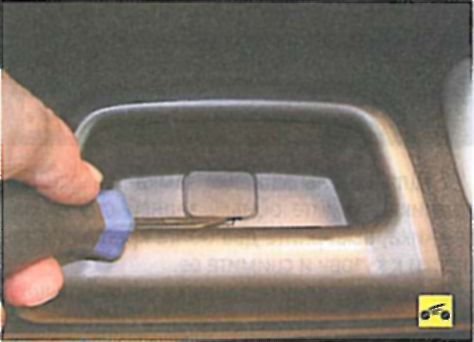

2. Поддев отверткой, откиньте в сторону декоративную заглушку винта крепления облицовки внутренней ручки замка.
Примечание
Заглушка соединена с облицовкой перемычкой и полностью не снимается.
Полезный совет
Чтобы не поцарапать детали, оберните лезвие отвертки изоляционной лентой.

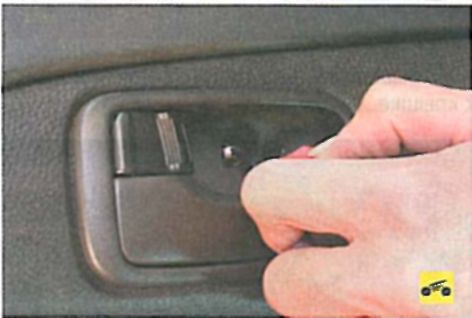

3. Выверните винт, одновременно крепящий внутреннюю ручку замка и ее облицовку...

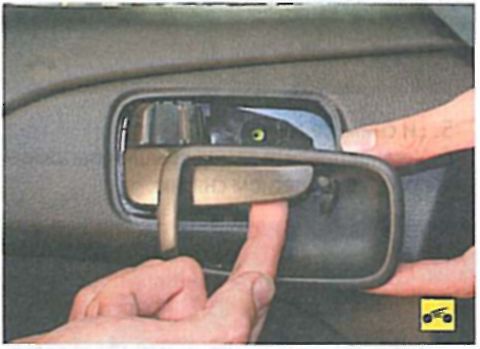

4. ...и снимите облицовку внутренней ручки замка.

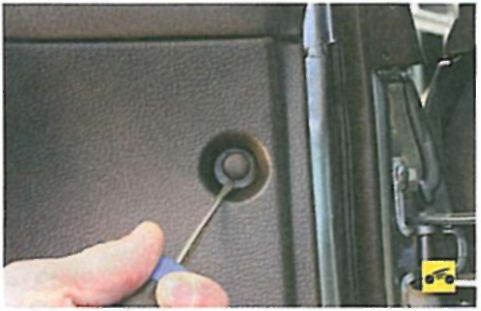

5. Поддев отверткой, снимите декоративную заглушку винта крепления обивки в подлокотнике...

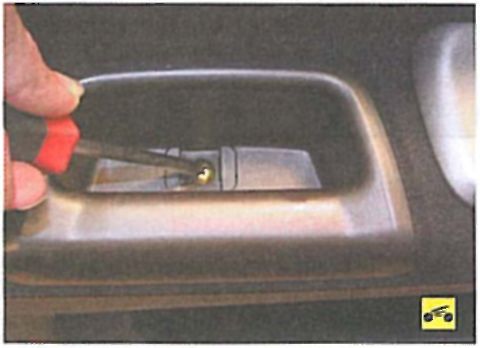

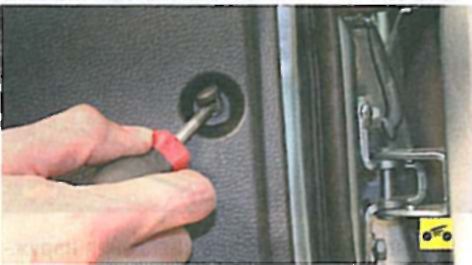

6. ...и выверните винт.
7. Поддев отверткой, откиньте декоративную заглушку переднего винта крепления обивки двери...
Примечание
Заглушка соединена с облицовкой перемычкой и полностью не снимается.

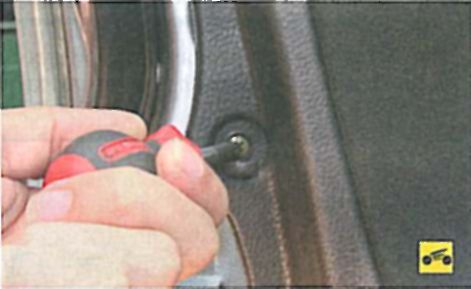

8. ...и выверните винт.
9. Аналогично выверните задний винт крепления обивки двери.

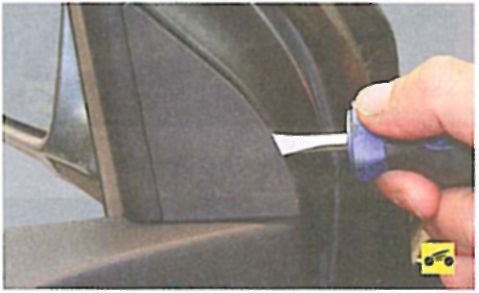

10. Поддев отверткой...
11. ...снимите заглушку накладки опоры наружного зеркала заднего вида.

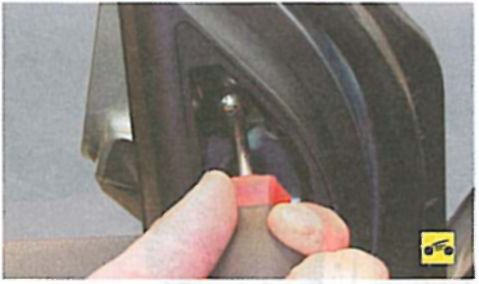

12. Выверните винт крепления накладки опоры зеркала...

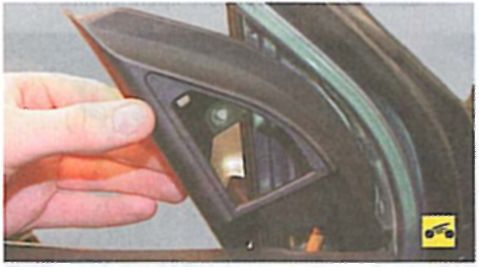

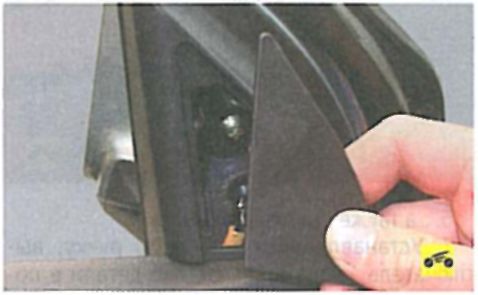

13. ...и снимите накладку.

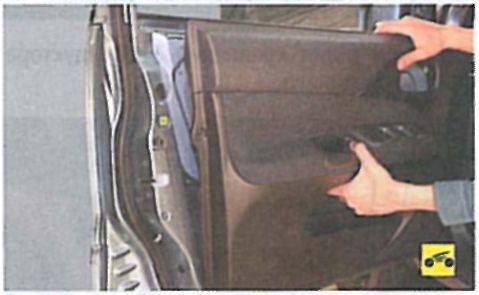

14. Отсоедините обивку от панели двери, преодолевая усилие ее пластмассовых держателей...

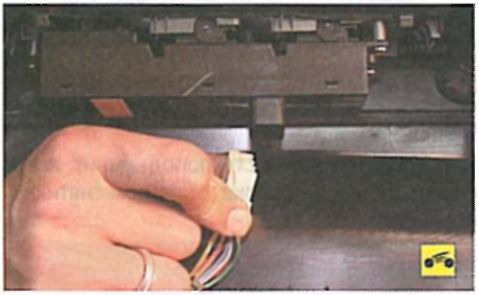

15. ...с внутренней стороны обивки отсоедините колодку жгута проводов от блока управления стеклоподъемниками и снимите обивку двери.
Примечание

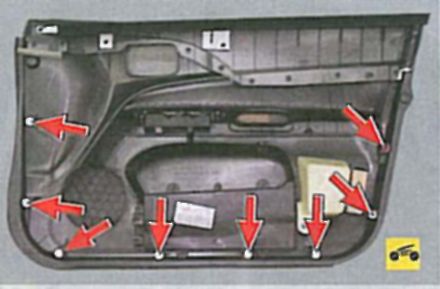

Обивка двери (вид с обратной стороны) прикреплена к панели двери восемью пластмассовыми держателями. Поврежденные держатели замените новыми.

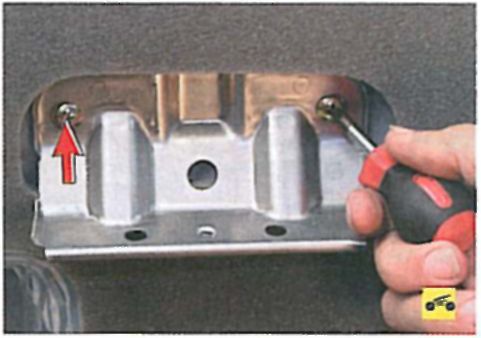

16. При необходимости выверните два винта...

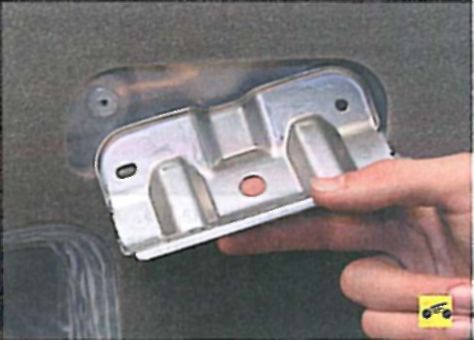

17. ...и снимите кронштейн крепления подлокотника.

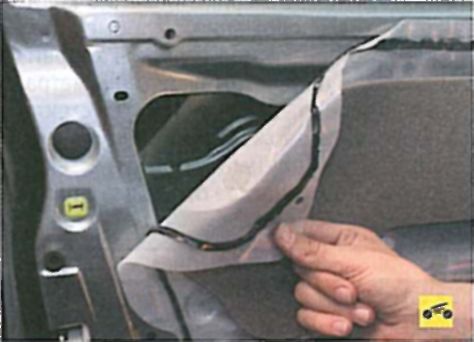

18. Для получения доступа к узлам арматуры внутри двери отклейте от панели двери полиэтиленовую влагозащитную пленку.
19. Устанавливайте обивку передней двери и все снятые детали в порядке, обратном снятию.
