Mitsubishi Lancer 9. Замена тормозных шлангов
Вам потребуются: ключи «на 10», «на 14», «на 17», пассатижи.
Полезный совет
Для отворачивания гаек трубок применяйте специальные ключи: поскольку гайки сильно затянуты и обычно корродированы, при пользовании обычными ключами грани гаек сминаются.

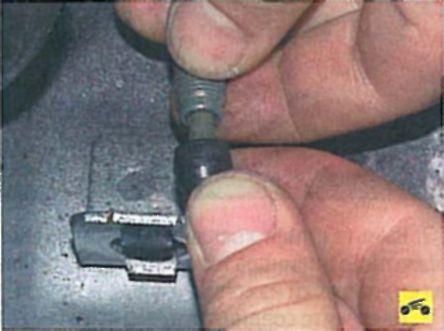

1. Для снятия шланга тормозного механизма переднего колеса отверните гайку крепления трубки...

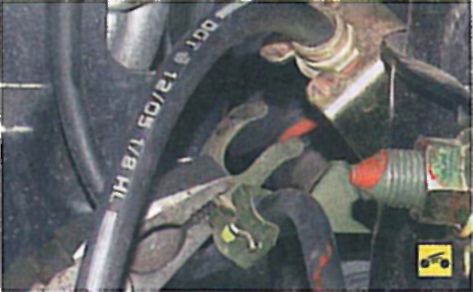

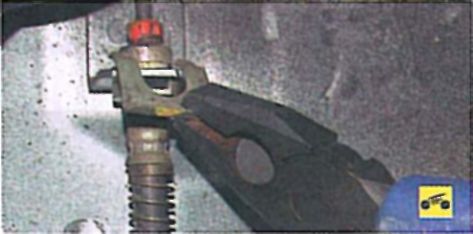

2. ...снимите запорную скобу с верхнего наконечника шланга...

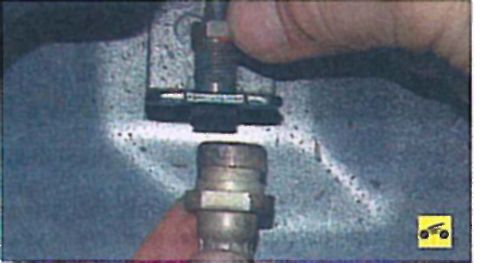

3. ...и отсоедините трубку.
Полезный совет
Для предотвращения вытекания жидкости из гидропривода сразу же заглушите отверстие трубки любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

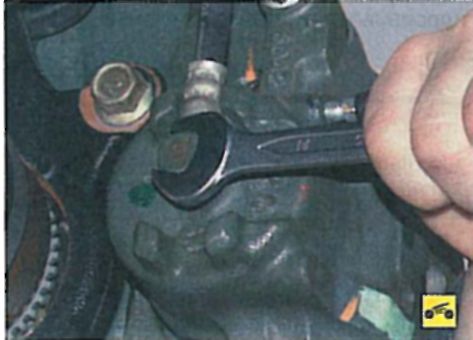

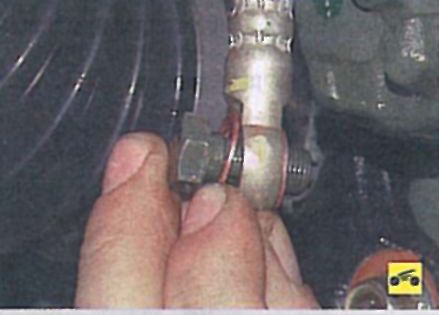

4. Выверните болт-штуцер крепления нижнего наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса.
Примечание
Обратите внимание на две медные уплотнительные шайбы, расположенные по обе стороны наконечника шланга. При сборке эти шайбы замените новыми.

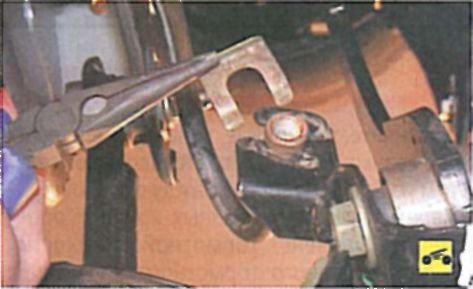

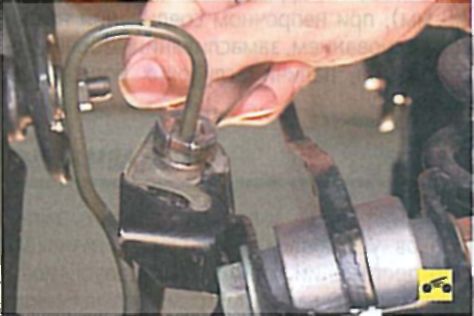

5. Снимите запорную скобу держателя шланга на кронштейне телескопической стойки передней подвески...

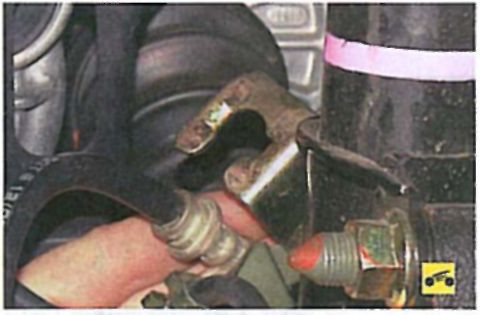

6. ...выведите шланг из кронштейна...

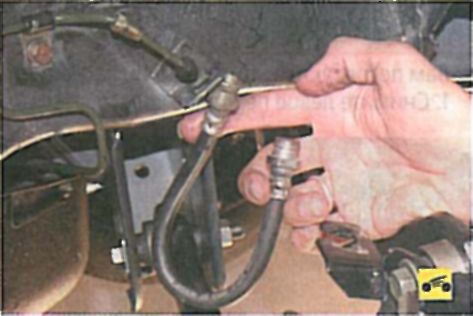

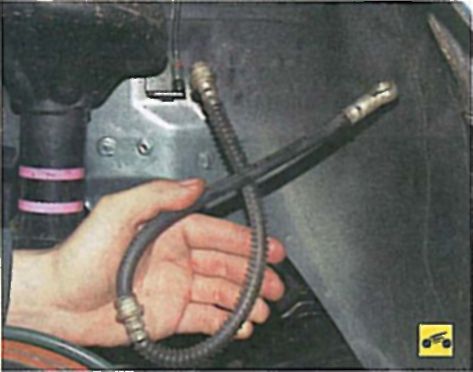

7. ...и снимите шланг.
8. Установите новый шланг в порядке, обратном снятию.
Предупреждение
Проследите, чтобы шланг не перекручивался при установке вдоль оси.
9. Аналогично замените второй передний шланг.

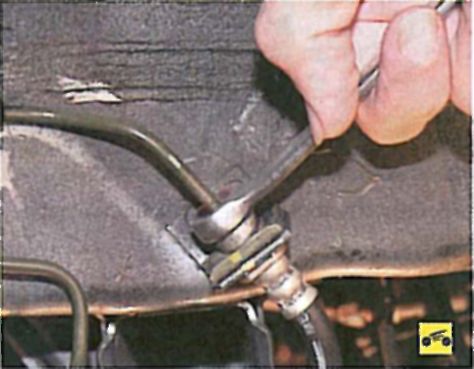

10. Для замены переднего шланга тормозного механизма заднего колеса отверните гайку крепления тормозной трубки к переднему наконечнику шланга...

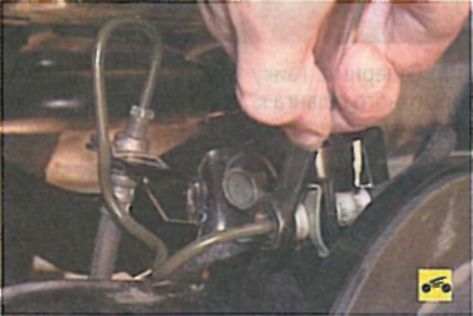

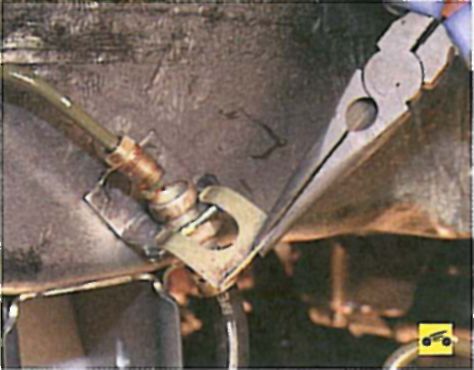

11. ...снимите скобу крепления наконечника...

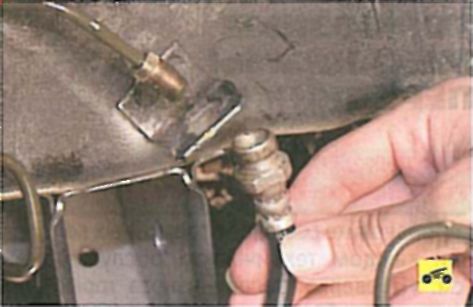

12. ...и выньте наконечник из кронштейна на кузове.
13. Отверните гайку крепления тормозной трубки к заднему наконечнику шланга...
14. ...снимите скобу крепления наконечника...
15. ...выньте наконечник из кронштейна на продольном рычаге и снимите шланг.
16. Для замены заднего шланга тормозного механизма заднего колеса отверните гайку крепления тормозной трубки к переднему наконечнику шланга...

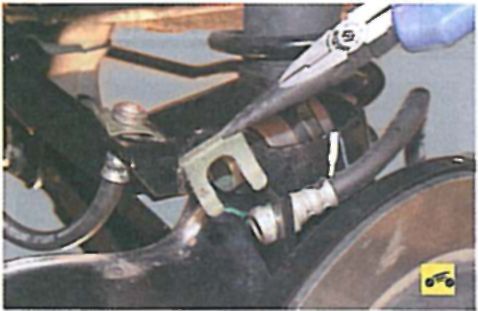

17. ...снимите скобу крепления наконечника...

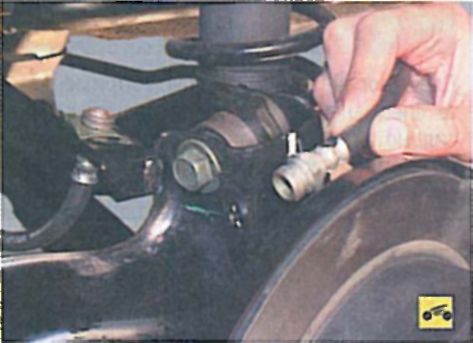

18. ...выньте наконечник из кронштейна на продольном рычаге...

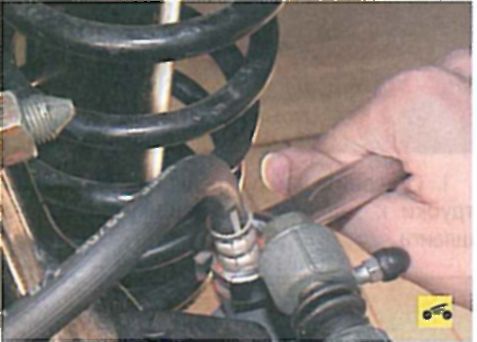

19. ...выверните второй наконечник тормозного шланга из колесного цилиндра и снимите шланг.
20. Аналогично снимите шланги с другой стороны автомобиля.
21. Установите тормозные шланги в порядке, обратном снятию.
22. После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).
