Mitsubishi Lancer 9. Конструкция рулевого управления

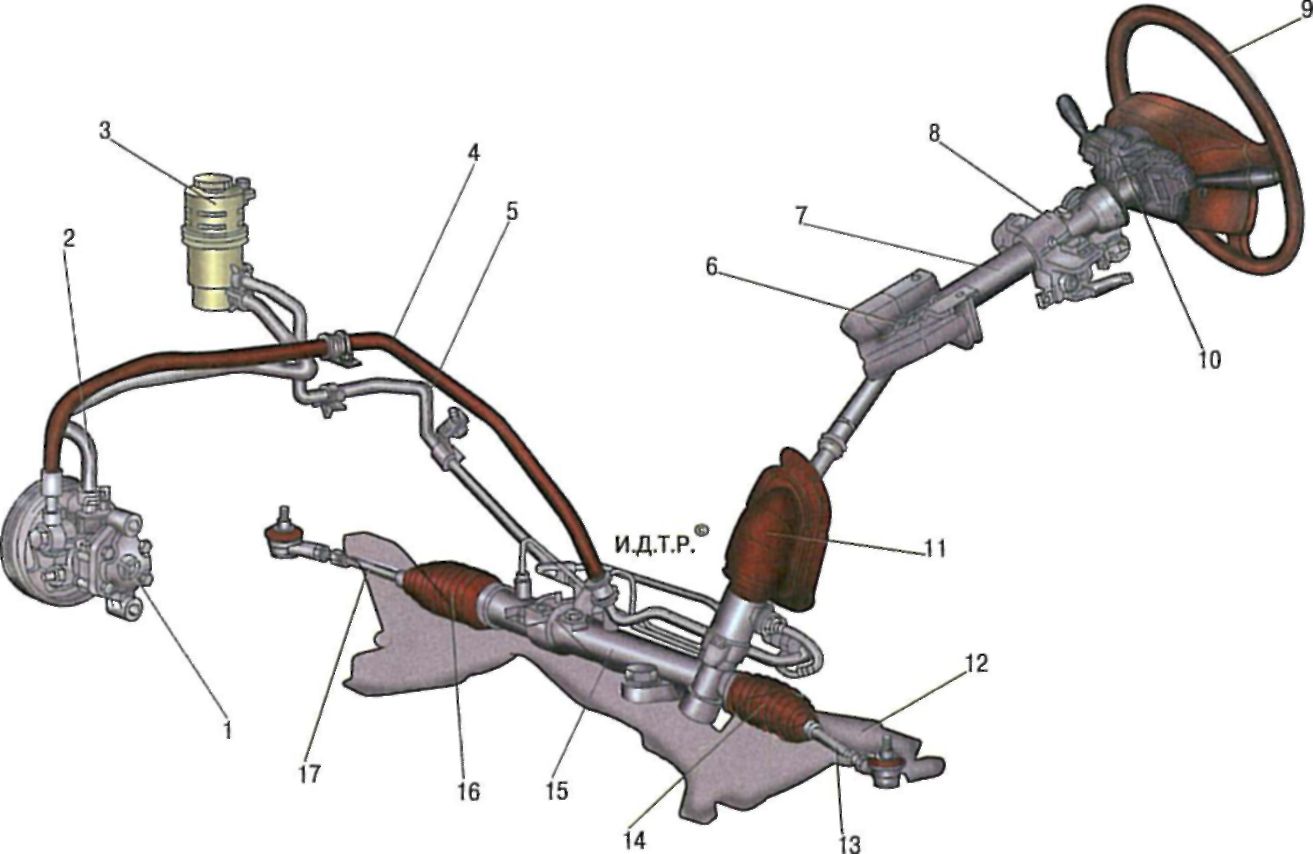

Рис. 8.1. Рулевое управление: 1 - насос гидроусилителя; 2 - шланг подачи жидкости в насос гидроусилителя; 3 - бачок насоса гидроусилителя; 4 - трубопровод высокого давления; 5 - шланг слива жидкости из рулевого механизма; 6 - карданный шарнир; 7 - рулевая колонка; 8 - выключатель (замок) зажигания; 9 - рулевое колесо; 10 - блок подрулевых переключателей; 11 - уплотнитель рулевого механизма; 12 - поперечина передней подвески: 13 - левая рулевая тяга; 14, 16 - защитные чехлы; 15 - рулевой механизм; 17 - правая рулевая тяга На автомобили устанавливают рулевое управление с рулевым механизмом 15 (рис. 8.1) типа шестерня-рейка и гидроусилителем. Рулевой привод состоит из двух рулевых тяг 13 и 17, соединенных шаровыми шарнирами с поворотными рычагами телескопических стоек передней подвески. Гидроусилитель имеет прогрессивную характеристику: усилие на рулевом колесе минимально на неподвижном автомобиле и возрастает пропорционально увеличению скорости движения. Давление рабочей жидкости в гидроусилителе создается насосом 1 лопастного типа, установленным на двигателе и приводимым общим с компрессором кондиционера поликлиновым ремнем от шкива коленчатого вала. При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе увеличивается. Картер рулевого механизма установлен в подкапотном пространстве и закреплен на поперечине 12 передней подвески. Вал-шестерня рулевого механизма, выполняющий и функцию распределителя давления в гидросистеме усилителя, соединен с рулевым валом рулевой колонки 7 хомутом. Рулевая колонка травмобезопасная, с механизмом регулировки положения рулевого колеса, оборудована энергопоглощающими элементами, повышающими пассивную безопасность, и противоугонным устройством в замке 8 зажигания, блокирующим от поворота вал рулевого колеса. На рулевой колонке также размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла, объединенные в блок 10 подрулевых переключателей. В данном разделе описаны снятие и установка отдельных элементов рулевого управления (рулевых тяг, рулевой колонки, насоса гидроусилителя и его бачка). Снятие и установка рулевого механизма описаны в см. «Снятие и установка поперечины передней подвески». Предупреждение Рулевой механизм - важнейший элемент обеспечения безопасности движения. Низкокачественный ремонт механизма может привести к тяжелым последствиям. Поэтому при необходимости регулируйте и ремонтируйте его только в специализированной мастерской или заменяйте новым.
Возможные причины неисправности рулевого управления с гидроусилителем, их причины и способы устранения.
