Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК САЛОНА
Вам потребуются: ключи «на 10», «на 17», отвертка с плоским лезвием.
|
ПРИМЕЧАНИЕ Показаны снятие и установка облицовок с левой стороны салона автомобиля. Облицовки с правой стороны снимают аналогично.
|

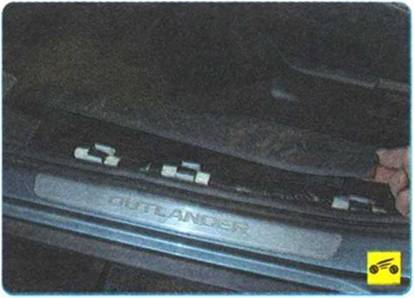

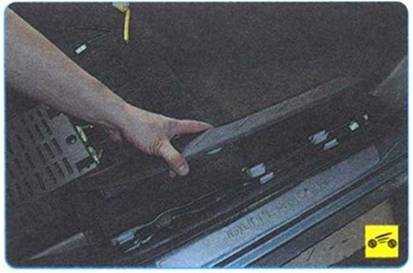

1. Поддев отверткой, снимите переднюю облицовку порога, потянув ее вверх и преодолевая сопротивление пружинных держателей.

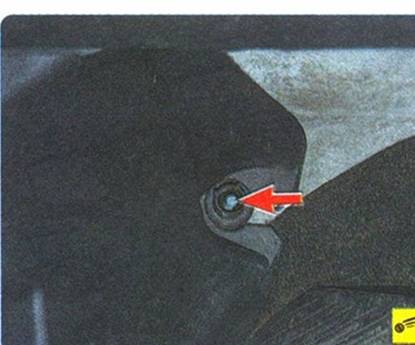

2. Отверните пластмассовую гайку крепления нижней части облицовки передней стойки кузова...
|

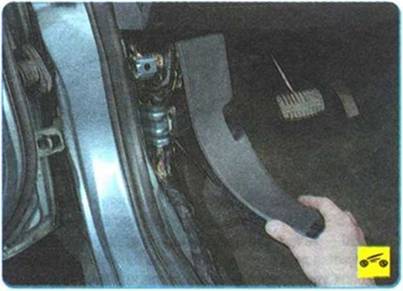

3. ...и снимите облицовку |
|
|

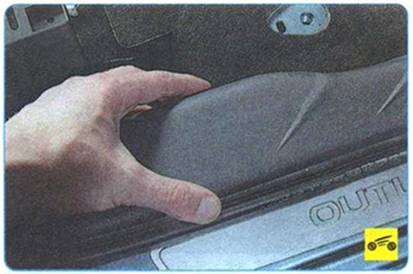

4 Преодолевая сопротивление держателей...
|
5....снимите заднюю облицовку порога. |
6. Отсоедините накладку нижнего крепления ремня безопасности от облицовки центральной стойки.
|

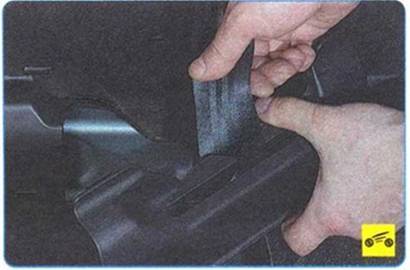

7. Выведите ремень из прорези в накладке. |
|
|

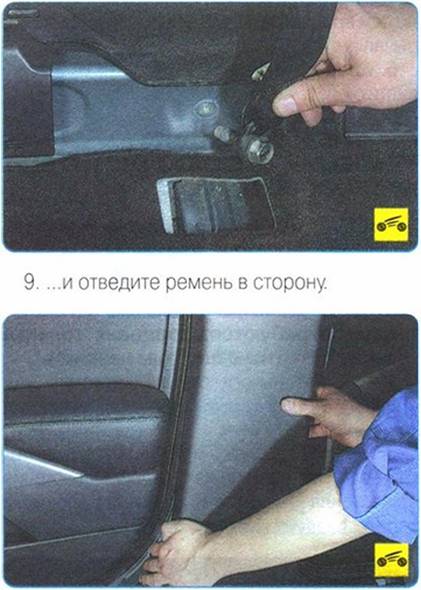

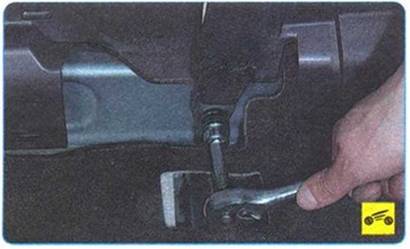

8. Выверните болт нижнего крепления ремня безопасности...

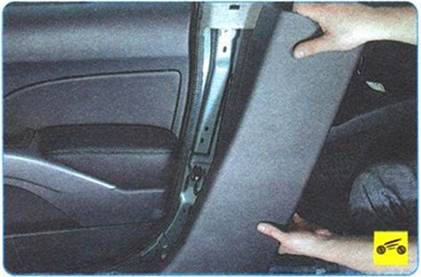

10. Потяните на себя нижнюю часть облицовки центральной стойки кузова и, преодолевая сопротивление держателей...
|
11...снимите ее. |
|

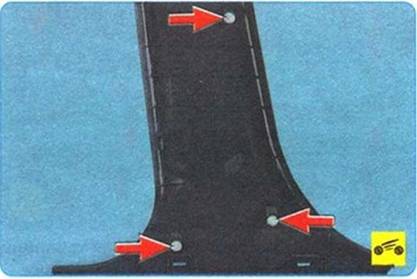

Облицовка (вид с обратной стороны) прикреплена к панели двери тремя пластмассовыми пистонами. Поврежденные пистоны замените новыми, вынув их из кронштейнов облицовку. |
|
|

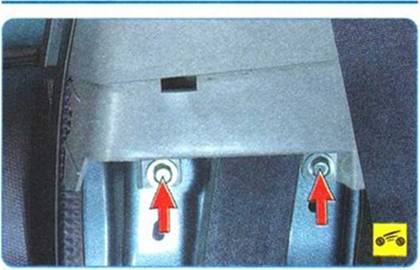

12. Выверните нижние болты крепления облицовки центральной стойки кузова.
|
|

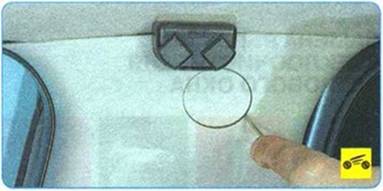

13. Извлеките заглушку верхнего болта крепления облицовки...
|
|

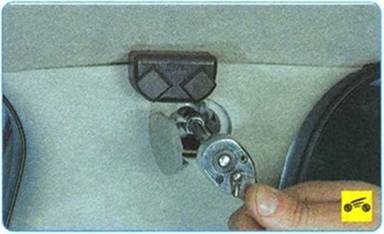

14. ...и выверните болт крепления верхней части облицовки центральной стоики кузова.
|
|

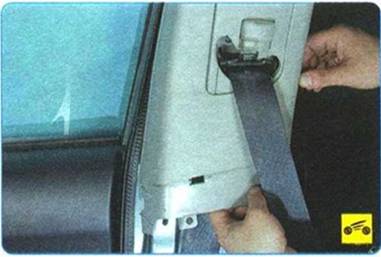

15. Отсоедините верхнюю часть облицовки центральной стойки кузова, проденьте ремень безопасности внутрь облицовки и снимите облицовку
16. Установите облицовки салона и все снятые детали в порядке, обратном снятию
